Ворота D-311 Cleanroom

Ворота D-311 Cleanroom

О модели

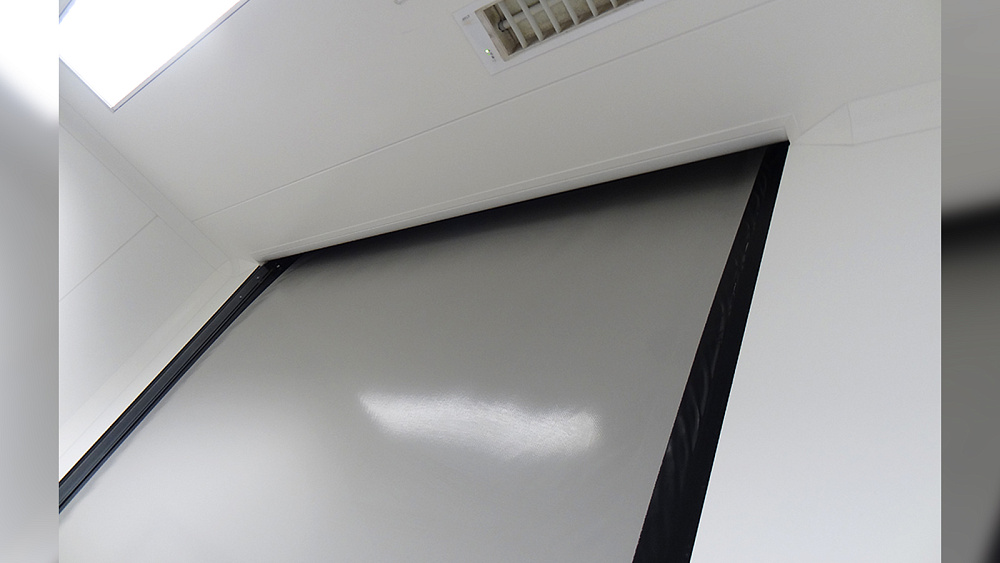

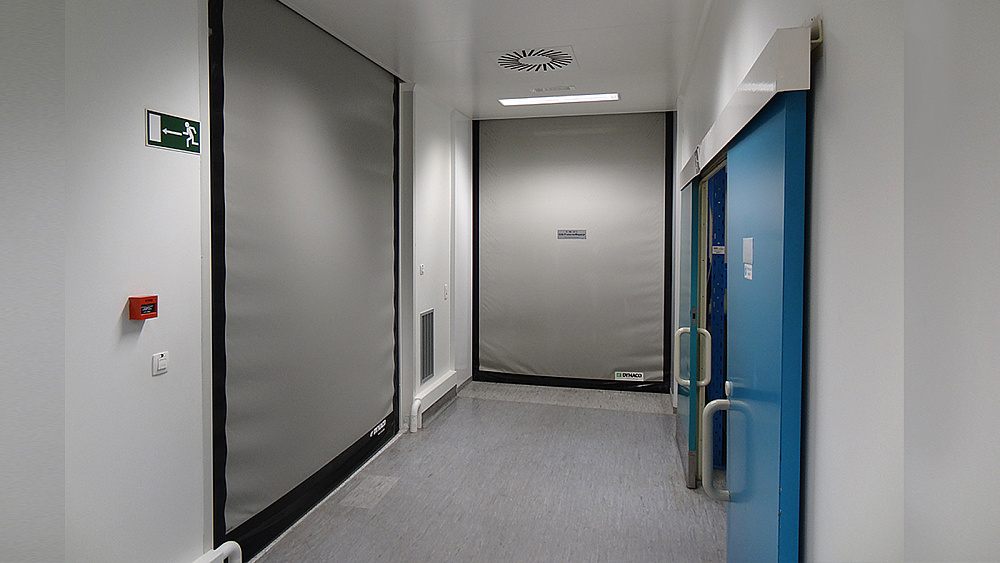

Ворота Dynaco D311 Cleanroom специально разработаны для установки внутри чистых помещений. Для чистых комнат важны максимальная изоляция, герметичность и поддержание избыточного давления. Области применения: электронная промышленность, фармацевтика, медицина. Ворота оснащены полным комплектом коробов и дополнительных уплотнителей технологических отверстий.

График энергоэффективности

Максимально изолируют помещение

Уплотнитель между полотном и нижним краем защитного короба. Усиленный уплотнитель низа ворот. Защитно-декоративный короб из оцинкованной стали 1,5 мм для вала, боковых направляющих и мотора.

Абсолютно безопасны

В полотне нет ребер жесткости и твердых элементов. Безопасность гарантирована благодаря беспроводной чувствительной нижней кромке WDD, датчикам контроля полотна и системе фотоэлементов. Пока в проеме находится транспорт или пешеход, полотно не будет опускаться.

Настройка по принципу «тамбур-шлюз»

Скоростные ворота — неотъемлемая часть производственного процесса. Их легко интегрировать с другими действующими системами. Возможна настройка ворот по принципу «тамбур-шлюз», а также настройка на две высоты открывания: для прохода людей и проезда транспорта.

Характеристики

Модель

D-311 Cleanroom

Максимальный размер

4 000 x 4 000 мм

Скорость открывания

1,2 м/с

Скорость закрывания

0,5 м/с

Ветровая нагрузка

Для максимального размера — до 300 Па (скорость ветра до 70 км/ч). Для ворот до Ш 3 000 х В 3 500 мм — до 450 Па (скорость ветра до 90 км/ч).

Ресурс

1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия

Gravity Drive — полотно ворот без жестких элементов, с гибким балластом в нижней части полотна.

Применение

Специальные ворота с максимальной изоляцией помещений. Внутри помещений — торговля, склад, "чистое производство", фармацевтика.

Блок заправки полотна

При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот

Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Дополнительная изоляция (в стандартной комплектации)

Уплотнитель между полотном и нижним краем защитного короба. Усиленный уплотнитель низа ворот. Защитно-декоративный короб из оцинкованной стали 1,5 мм для вала, боковых направляющих и мотора.

Двигатель

IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 0,75 kW.

Концевые выключатели

Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)

Cтальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)

Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации)

Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание

Однофазное 220 В, частота 50 Гц.
Показать все характеристики
Документы
  • Dynaco D-311 Cleanroom - Описание модели ворот
  • Dynaco D-311 Cleanroom - Полное руководство по эксплуатации
  • Dynaco D-311 Cleanroom - Декларация соответствия
  • Dynaco D-311 Cleanroom - DWG без защитного короба
  • Dynaco D-311 Cleanroom - DWG с защитным коробом
  • Dynaco D-311 Cleanroom - DWG сечение
  • Dynaco D-311 Cleanroom - DWG точки крепления (общий вид)
  • Dynaco D-311 Cleanroom - DWG точки крепления (детально)
  • Dynaco D-311 Cleanroom - DWG установочные размеры
  • Dynaco D-311 Cleanroom - 3D-модели (семейство) для BIM проектирования (REVIT)
