Ворота M2 Compact

Бесплатная опцияУвеличение скорости открытия до 2,4 м/с
Бесплатная опцияУвеличение скорости открытия до 2,4 м/с
Ворота M2 Compact

О модели

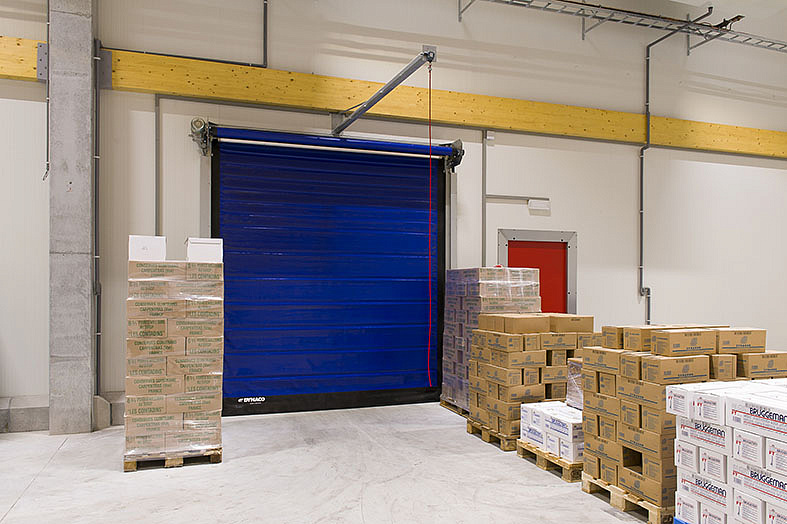

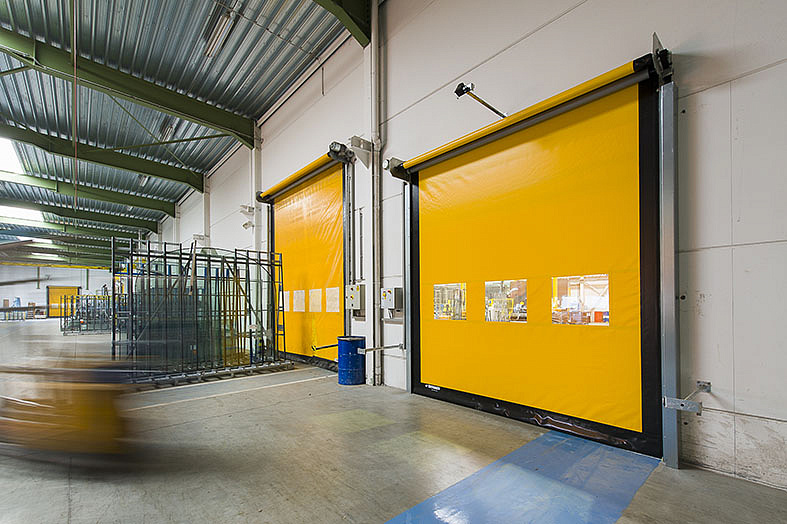

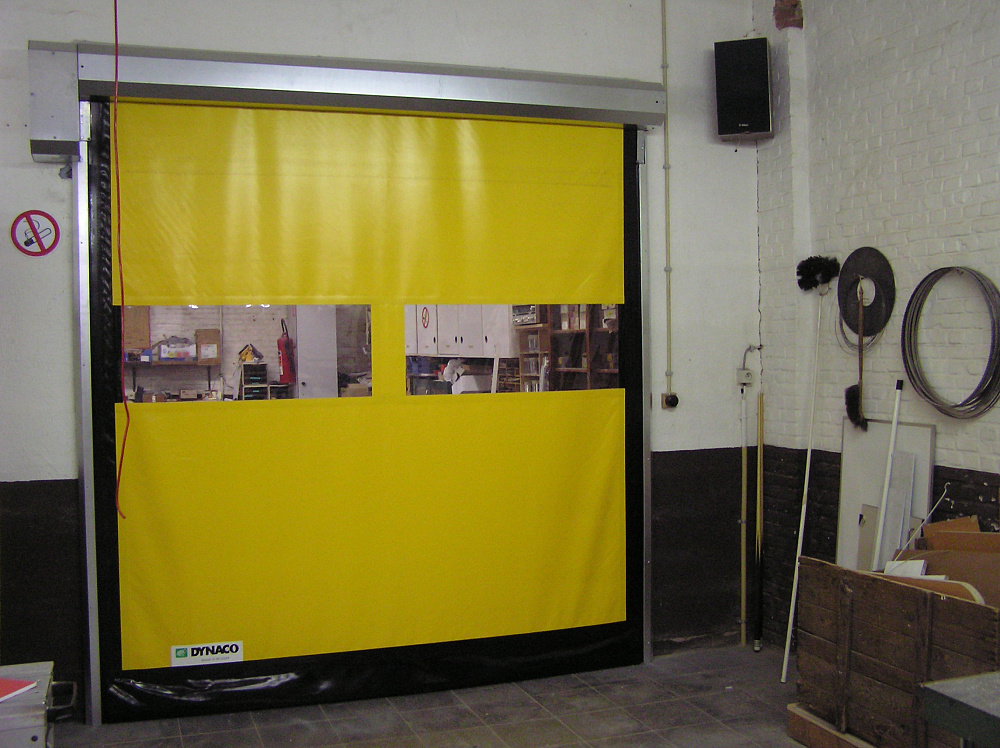

Ворота Dynaco M2 Compact устанавливают внутри помещений на промышленных предприятиях всех типов (на складах, в цеховых и разгрузочных зонах), а также в супермаркетах и распределительных центрах. “M2 Компакт” препятствуют появлению сквозняков, проникновению влаги, пыли, грязи и насекомых. Помогают поддерживать температуру и необходимый микроклимат в помещении, сохранять продукцию и упаковку.

График энергоэффективности

Для проемов со сверхвысокой интенсивностью движения

Модель М2 Compact рассчитана на нагрузку более 6 000 циклов в день. Примерно такое количество раз открывается турникет в Московском метро в утренние часы. Скорость открывания — до 2,4 м/с (в зависимости от размера полотна), скорость закрывания — 1,2 м/с.

Исключительная герметичность

Полотно “Динако” M2 Compact плотно примыкает к боковым направляющим, что гарантирует исключительную герметичность. А механизм Push-Pull быстро закрывает проем даже при высокой ветровой нагрузке. Для пищевых предприятий возможно изготовление ворот из нержавеющей стали.

Устойчивы к ударам

В полотне ПВХ нет жестких и твердых элементов. Даже при измененной геометрии проема высокоскоростные двери работают корректно. При случайном выбивании транспортом они не деформируются и самостоятельно заправляются в направляющие.

Характеристики

Модель

M2 Compact

Максимальный размер

5 500 x 5 500 мм

Скорость открывания

2,4 м/с

Скорость закрывания

1,2 м/с

Ветровая нагрузка

Для максимального размера — до 450 Па (скорость ветра до 90 км/ч), для ворот до Ш 4 500 х В 5 500 мм — до 700 Па (скорость ветра до 110 км/ч).

Ресурс

1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия

Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение

Самая популярная модель ворот Dynaco удовлетворяет большинству требований внутри помещений (торговля, склад, промышленность).

Блок заправки полотна

При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот

Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

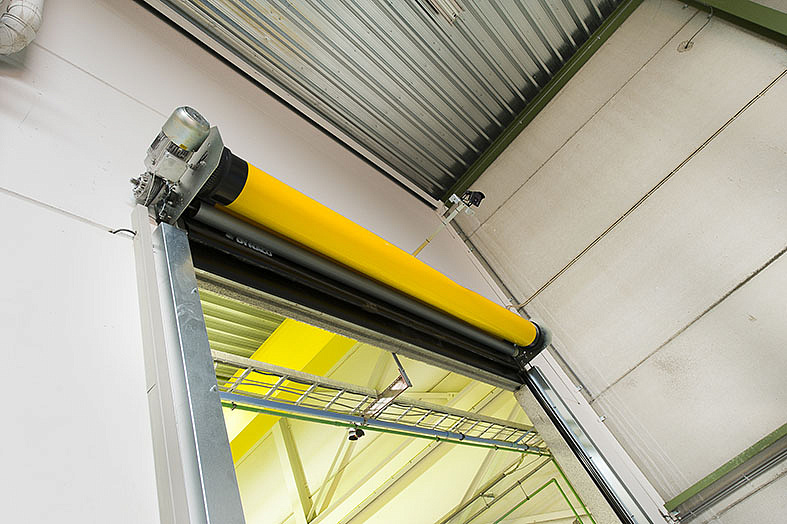

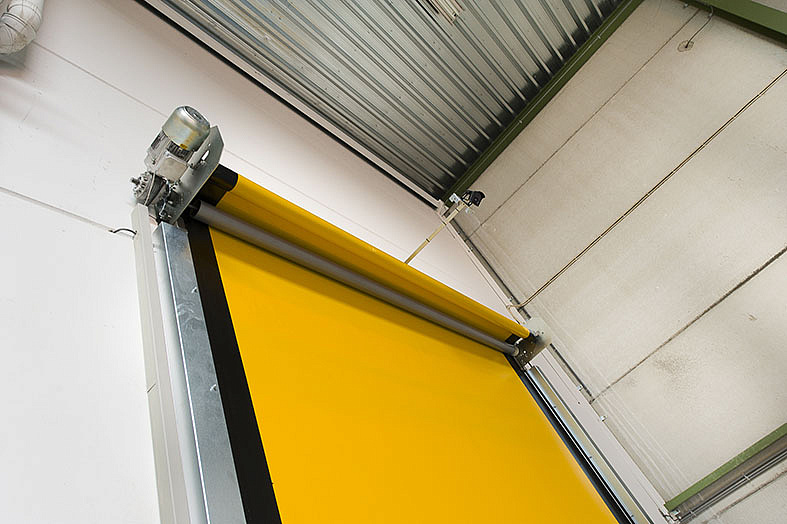

Двигатель

IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность 0,75 kW для площади ворот до 14 м², 1,5 kW — свыше 14 м².

Концевые выключатели

Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

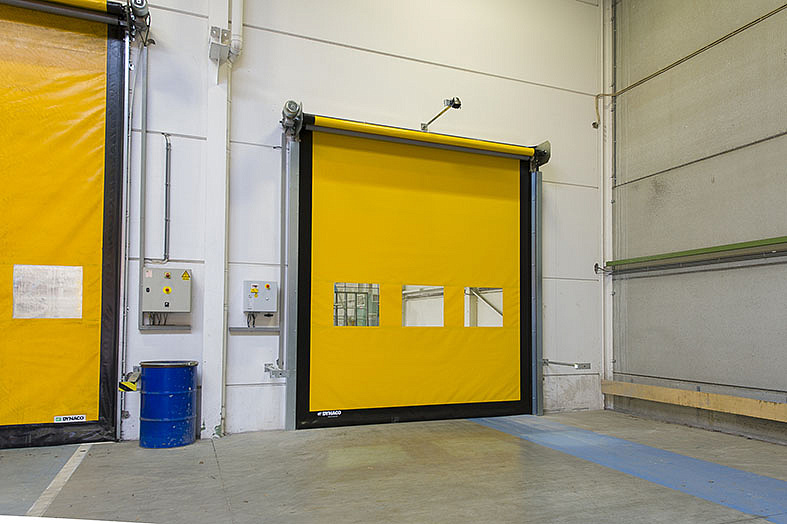

Блок управления (Compact)

Стальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей соединяющих стандартные элементы ворот позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)

Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации)

Dynaco WDD (Патент) состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание

Однофазное 220 В, частота 50 Гц.

Дополнительная опция (бесплатная)

Увеличение скорости открывания для ворот площадью до 20 м² — 2,4 м/с; от 20 до 24 м² — 2 м/с; при площади ворот свыше 24 м² — 1,6 м/с.
Показать все характеристики
Документы
  • Dynaco M2 Compact - Описание модели ворот
  • Dynaco M2 Compact - Полное руководство по эксплуатации
  • Dynaco M2 Compact - Декларация соответствия
  • Dynaco M2 Compact - DWG Защитная рама (высота от 4 000 мм)
  • Dynaco M2 Compact - DWG Защитная рама (высота до 4 000 мм)
  • Dynaco M2 Compact - DWG Точки крепления ворот
  • Dynaco M2 Compact - DWG Установочные размеры ворот
  • Dynaco M2 Compact - 3D-модели (семейство) для BIM проектирования (REVIT)
