Ворота M2 Freezer

Ворота M2 Freezer

О модели

Доказано: только Dynaco M2 Freezer работают внутри морозильной камеры. Ворота M2 Freezer специально разработаны для установки внутри холодильных и морозильных камер, для помещений с пониженной температурой до -30°C.

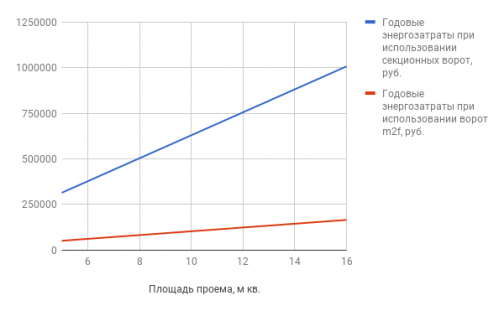

График энергоэффективности

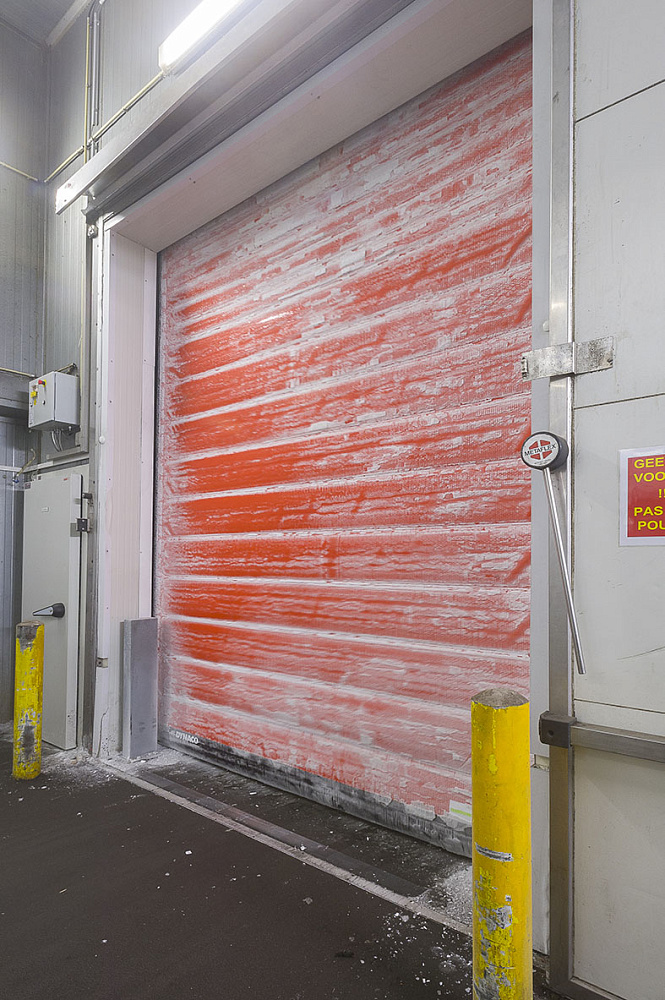

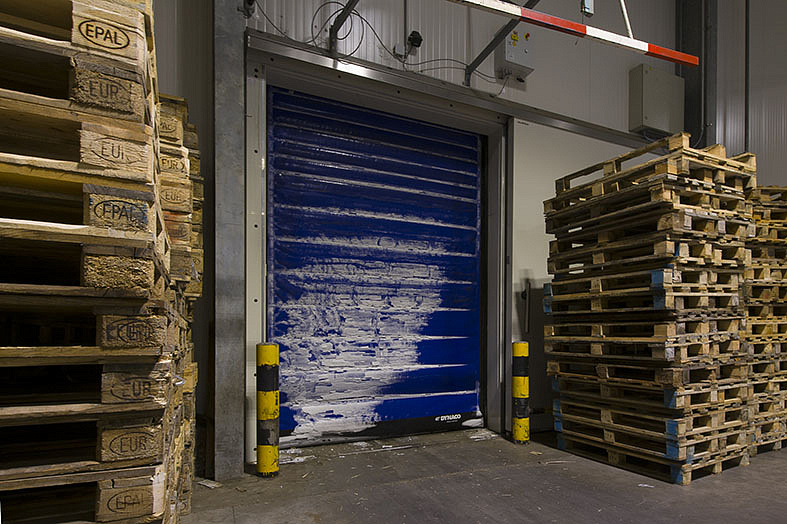

Отсутствие проблем обледенения

Dynaco M2 Freezer снабжены системой обогрева направляющих, мотора и блока управления. Она предотвращает их обледенение и даёт возможность установки внутри морозильной камеры с “холодной стороны”. Это важно при совместном использовании с откатной дверью. Возможна стандартная опция Anti-Frost. Каждые 20 минут холодильные ворота самостоятельно делают цикл открывания и закрывания для стряхивания образовавшейся наледи.

Герметичность

Холодильные двери полностью устраняют все недостатки распространенных полосовых завес. Полотно ПВХ закреплено в боковых направляющих, зазоры и щели полностью отсутствуют. Герметичные ворота помогают избежать всех проблем обледенения. Это значительно сокращает расходы на эксплуатацию морозильной камеры.

Безопасность для транспорта и пешеходов

Двери для холодильных камер гарантируют исключительную безопасность эксплуатации. Их часто используют в морозильной камере при супермаркете или торговом центре, поэтому есть возможность установить ворота любого цвета.

Характеристики

Модель

M2 Freezer

Максимальный размер

4 500 x 5 500 мм

Скорость открывания

2,4 м/с

Скорость закрывания

1,2 м/с

Ветровая нагрузка

До 300 Па (скорость ветра до 70 км/ч).

Ресурс

1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия

Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение

Специальные ворота для холодильных и морозильных камер. Используются внутри помещений — торговля, склад, пищевое производство.

Блок заправки полотна

При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот

Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Специальные опции (в стандартной комплектации)

Обогрев боковых направляющих, двигателя, уплотнителя притолоки. "Термический мост" между рамой ворот и стеной. Защитно-декоративный короб на мотор, ремень и боковые направляющие. Защитная накладка-уплотнитель на притолоку и усиленный уплотнитель низа ворот.

Двигатель

IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5kW.

Концевые выключатели

Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)

Cтальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открытия, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)

Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в зоне ворот.

Беспроводная чувствительная кромка (в стандартной комплектации)

Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание

Однофазное 220 В, частота 50 Гц.
Показать все характеристики
Документы
  • Dynaco M2 Freezer - Описание модели ворот
  • Dynaco M2 Freezer - Полное руководство по эксплуатации
  • Dynaco M2 Freezer - Декларация соответствия
  • Dynaco M2 Freezer - DWG Защитная рама (высота от 4 000 мм)
  • Dynaco M2 Freezer - DWG Защитная рама (высота до 4 000 мм)
  • Dynaco M2 Freezer - DWG Рама
  • Dynaco M2 Freezer - DWG Точки крепления ворот
  • Dynaco M2 Freezer - DWG Установочные размеры ворот
  • Dynaco M2 Freezer - 3D-модели (семейство) для BIM проектирования (REVIT)
M2 Freezer в действии

Подпишитесь на канал DYNACO на YouTube!

Отправим прайс на почту
Оставьте свой адрес и получите расчет стоимости со скидкой

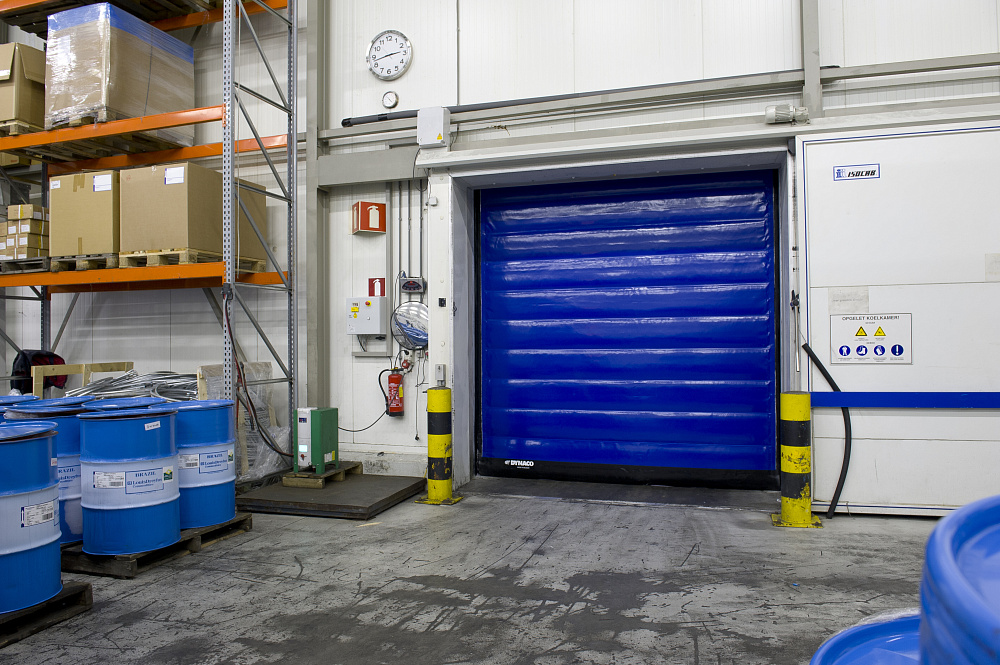

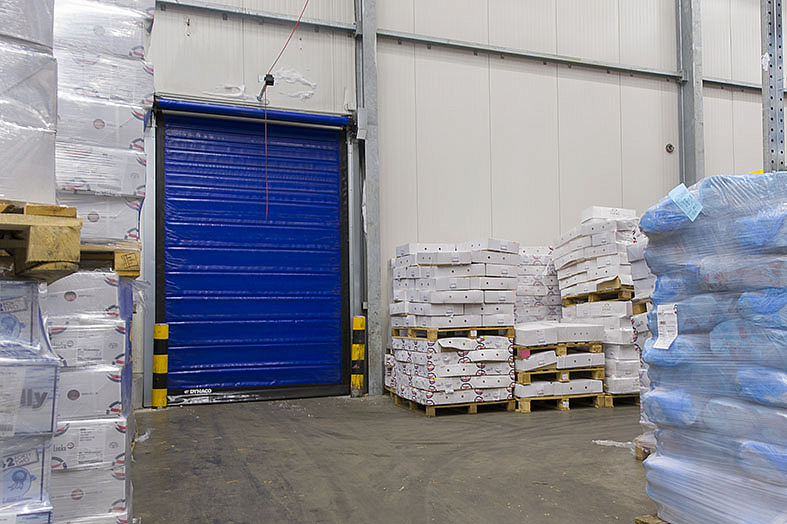

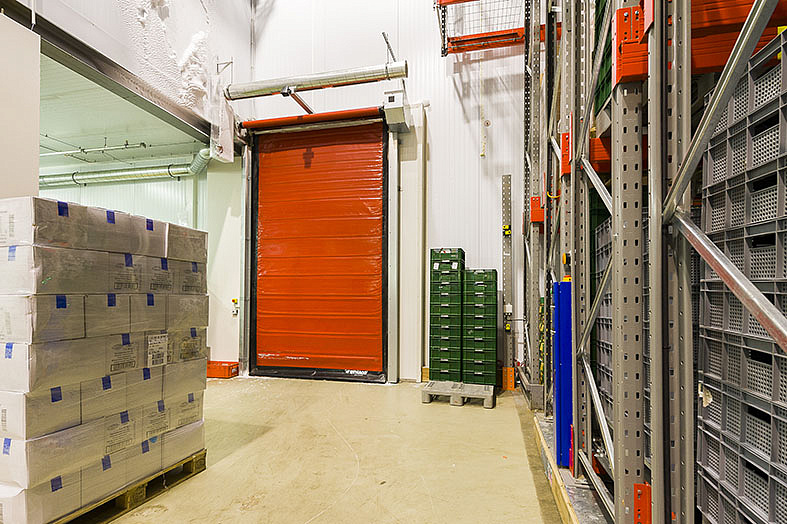

Референсы с M2 Freezer
