Ворота M3 All Weather

Ворота M3 All Weather

О модели

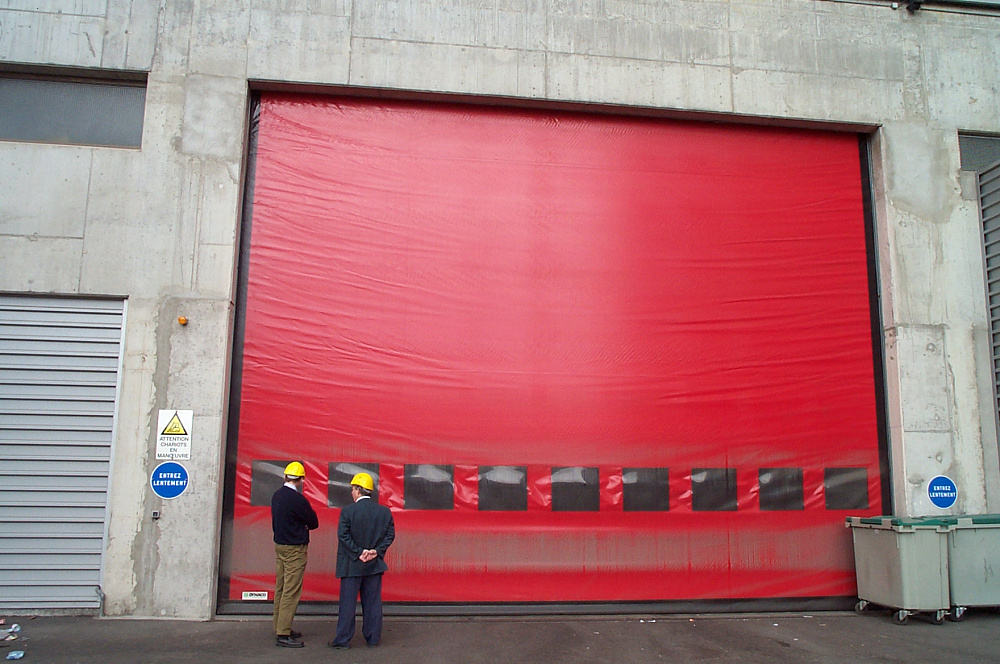

Ворота Dynaco M3 All Weather предназначены для установки в большие проемы со сверхсильной ветровой нагрузкой до 110 км/ч. Dynaco M3 AW прочные, их устанавливают в проем “улица-помещение” на складах, в распределительных центрах и других нестандартных проемах: в авиационных ангарах, на морских судах, верфях, в горнодобывающей отрасли и т. п. Надежные ворота “Динако” быстро изолируют проем, препятствуют сквознякам и помогают поддерживать заданный микроклимат. Это сокращает затраты на эксплуатацию помещения.

График энергоэффективности

Работают быстро, скорость открывания — 1,4 м/с

Скоростные ворота “Динако” M3 All Weather открываются за 1,4 м/с, а закрываются за 0,6 м/с. Для удобства оборудование настраивают на две высоты открывания: для пешеходов и невысокой техники; для вилочных погрузчиков и ричтраков. Такая настройка промышленных дверей сводит к минимуму время нахождения проема в открытом состоянии и экономит энергию.

Герметичность

Высокоскоростные ворота быстро и надежно герметизируют проем. Даже при высокой ветровой нагрузке их полотно — надёжная защита от сквозняков и пыли.

Самовосстановление

В полотне Dynaco нет хрупких элементов. Даже при случайном выбивании транспортом оно не деформируется и самостоятельно заправляется в направляющие при следующем цикле. В конструкции минимум деталей, подверженных износу. Частый выезд специалистов не требуется, что экономит время и деньги компании.

Характеристики

Модель

M3 All Weather

Максимальный размер

8 000 x 5 500 мм

Скорость открывания

1,4 м/с

Скорость закрывания

0,6 м/с

Ветровая нагрузка

Для максимального размера до 700 Па (скорость ветра до 110 км/ч). Для ворот до Ш 7 500 х В 5 500 мм — до 1000 Па (скорость ветра до 140 км/ч).

Ресурс

1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия

Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение

Ворота для проемов больших размеров с высокой ветровой нагрузкой. Используются внутри и снаружи помещений (торговля, склад, промышленность).

Блок заправки полотна

При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот

Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель

IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели

Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)

Cтальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)

Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Питание

Однофазное 220 В, частота 50 Гц.

Беспроводная чувствительная кромка (в стандартной комплектации)

Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.
Показать все характеристики
Документы
  • Dynaco M3 All Weather - Описание модели ворот
  • Dynaco M3 All Weather - Полное руководство по эксплуатации
  • Dynaco M3 All Weather - Декларация соответствия
  • Dynaco M3 All Weather - DWG Защитная рама (высота от 4 000 мм)
  • Dynaco M3 All Weather - DWG Защитная рама (высота до 4 000 мм)
  • Dynaco M3 All Weather - DWG Рама
  • Dynaco M3 All Weather - DWG Точки крепления ворот
  • Dynaco M3 All Weather - DWG Установочные размеры ворот
