Ворота M3 Compact

Ворота M3 Compact

О модели

Ворота Dynaco M3 Compact предназначены для установки в проемы шириной до 11 метров. Конструкция “М3 Компакт” создана для интенсивной работы — до 6 тысяч циклов в день. Управление электроприводом ворот выполняется с помощью частотного преобразователя. Скоростные ворота M3 Compact — универсальное решение для закрытия проёмов больших размеров.

График энергоэффективности

Быстро герметизируют проем

Скорость открывания — 1,4 м/с. Скорость закрывания — 0,6 м/с. Ворота герметичны по периметру проема. Полотно плотно примыкает к боковым направляющим, а нижний уплотнительный карман компенсирует неровности пола. Благодаря этому в помещении отсутствуют сквозняки, не проникают пыль и насекомые.

Для интенсивной работы: 6 000 циклов в день

Высокоскоростные ворота созданы для интенсивной работы — 6 тысяч циклов в день. Полотно опускается при помощи мотора, а не под своим весом. Быстроподъемные двери устойчивы даже при серьезных ветровых нагрузках до 70 км/ч. Ресурс работы в циклах: 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Устойчивы к ударам

В конструкции промышленных ворот Dynaco отсутствуют жесткие ломкие элементы. При ударе или наезде погрузчика они восстанавливаются автоматически. ПВХ-полотно штатно выходит из направляющих, а при следующем цикле заправляется без посторонней помощи.

Характеристики

Модель

M3 Compact

Максимальный размер

11 000 x 5 500 мм

Скорость открывания

1,4 м/с

Скорость закрывания

0,6 м/с

Ветровая нагрузка

Для максимального размера до 300 Па (скорость ветра до 70 км/ч). Для ворот до Ш 9 500 х В 5 500 мм — до 450 Па (скорость ветра до 90 км/ч).

Ресурс

1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия

Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение

Ворота для проемов больших размеров с малой ветровой нагрузкой. Используются внутри помещений (торговля, склад, промышленность).

Блок заправки полотна

При случайном ударе транспортом полотно штатно "выходит" из направляющих, блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот

Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель

IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели

Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)

Cтальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)

Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Питание

Однофазное 220 В, частота 50 Гц.

Беспроводная чувствительная кромка (в стандартной комплектации)

Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.
Показать все характеристики
Документы
  • Dynaco M3 Compact - Описание модели ворот
  • Dynaco M3 Compact - Полное руководство по эксплуатации
  • Dynaco M3 Compact - Декларация соответствия
  • Dynaco M3 Compact - DWG Защитная рама (высота от 4 000 мм)
  • Dynaco M3 Compact - DWG Защитная рама (высота до 4 000 мм)
  • Dynaco M3 Compact - DWG Точки крепления ворот
  • Dynaco M3 Compact - DWG Рама
  • Dynaco M3 Compact - DWG Установочные размеры ворот
M3 Compact в действии

Подпишитесь на канал DYNACO на YouTube!

Отправим прайс на почту
Оставьте свой адрес и получите расчет стоимости со скидкой

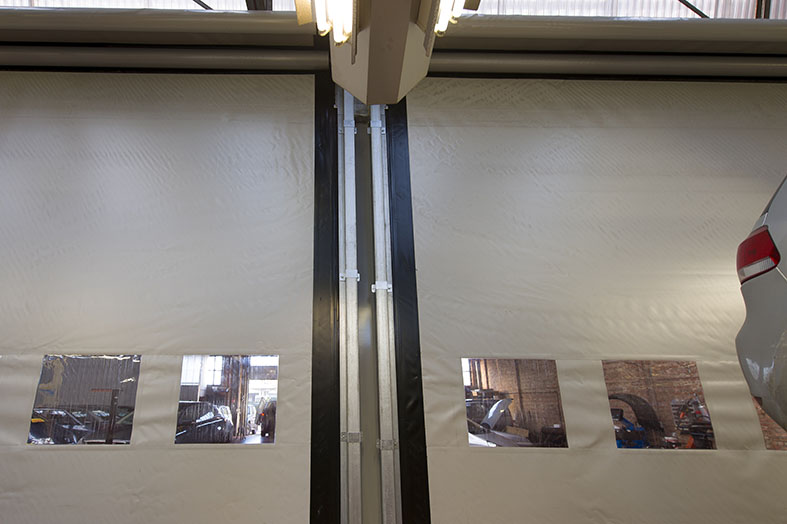

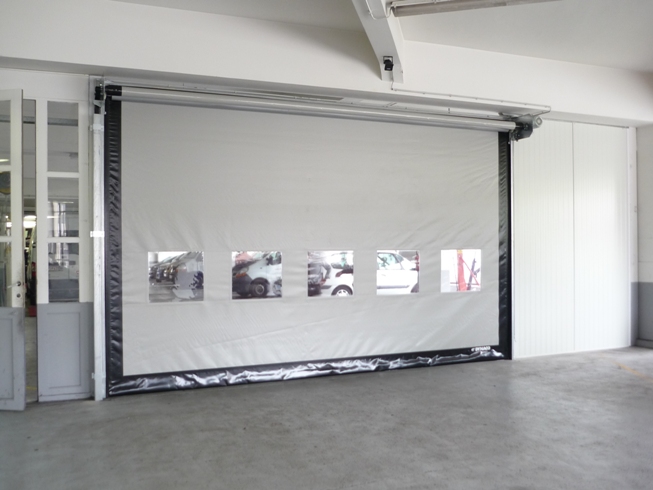

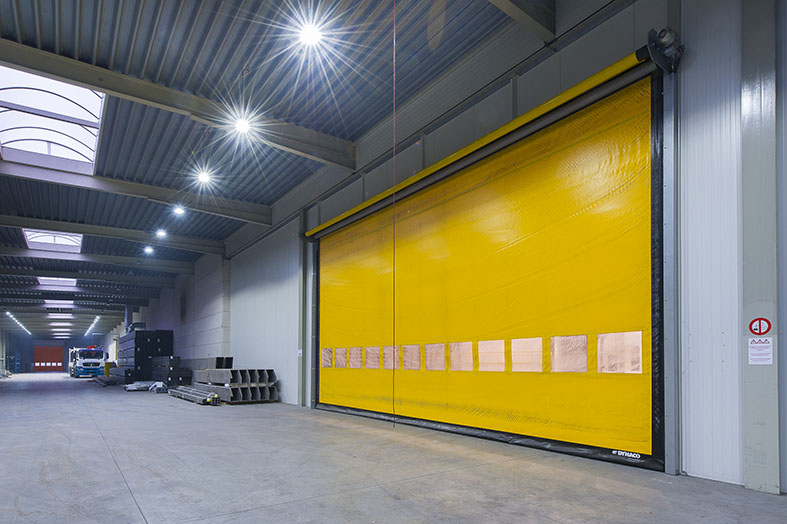

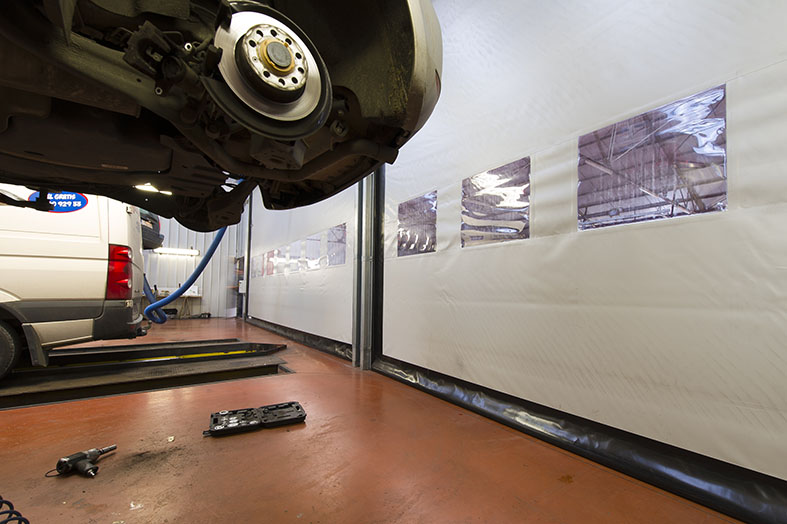

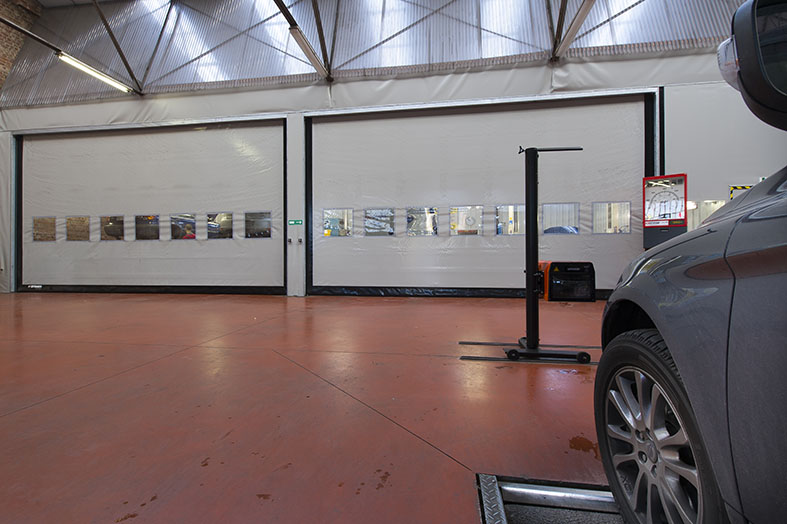

Референсы с M3 Compact
