Ворота M2 All Weather

Модель

M2 All Weather

Максимальный размер

5 500 x 5 500 мм

Скорость открывания

2,4 м/с

Скорость закрывания

1,2 м/с

Бесплатная опцияУвеличение скорости открывания

Ворота M2 All Weather

О модели

Модель Dynaco M2 All Weather предназначена для работы в экстремальных условиях. Ворота M2 устанавливают в проемах типа “помещение-улица”, в местах со сверхвысокой ветровой нагрузкой — до 160 км/ч!

Уникальные технологии

Push-Pull-технология

Двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Исключительная герметичность

Благодаря превосходному уплотнению высокоскоростные ворота DYNACO устойчивы к ветру до 5 класса европейского стандарта EN 12424.

Боковая направляющая и боковая гибкая зубчатая рейка

Полотно ворот закреплено по бокам в специально разработанных направляющих, которые плотно примыкают к боковой рейке полотна. Исключено появление щелей и зазоров.

Безопасны для транспорта и пешеходов

В конструкции ворот DYNACO полностью отсутствуют жесткие и тяжелые элементы. Даже если они опустятся на транспорт или пешехода, то не навредят и самостоятельно начнут движение вверх.

График энергоэффективности

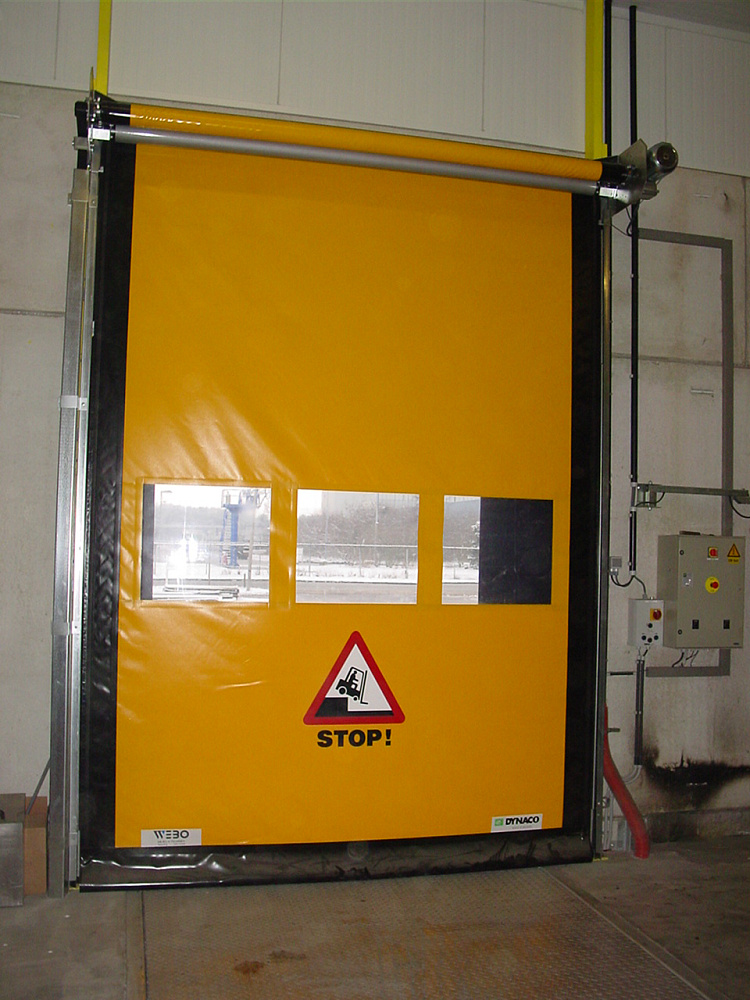

Галерея

Созданы для эксплуатации в экстремальных условиях

“Динако” M2 All Weather работают в экстремальных условиях. ПВХ-полотно надежно закреплено в боковых направляющих. Поэтому M2 All Weather сверхустойчивы к ветровым нагрузкам и выносливее, в сравнении с остальными воротами данной серии. Полотно опускается при помощи мотора, а не под своим весом. Ворота устойчивы даже при ураганном ветре. Аналогов данной конструкции нет ни у одного из конкурентов Dynaco.

Скорость открывания — 2,4 м/с при ветровой нагрузке 160 км/ч

Скорость открывания рулонных ворот составляет 2,4 м/с, а скорость закрывания — 1,2 м/с даже при высокой ветровой нагрузке (до 160 км/ч). Быстрые двери — инвестиция, которая точно окупится

Минимум места для установки

Ворота марки Dynaco требуют минимум места для установки. Ширина боковых направляющих всего 5-10 см, а высота короба — 50 см. Их легко скрыть за сэндвич-панелями и ложным потолком.

Характеристики

Ветровая нагрузка

Для максимального размера — до 1 000 Па (скорость ветра до 140 км/ч). Для ворот до Ш 5 000 х В 5 500 — свыше 1000 Па (скорость ветра свыше 140 км/ч).

Ресурс

1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия

Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение

Ворота для проемов средних размеров с максимальной ветровой нагрузкой. Используются внутри и снаружи помещений — торговля, склад, промышленность.

Блок заправки полотна

При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот

Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель

IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели

Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)

Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя. Фотоэлементы (в стандартной комплектации) обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в зоне ворот.

Беспроводная чувствительная кромка (в стандартной комплектации)

Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу, только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.
