Сферы применения ворот

Скоростные ворота Dynaco для автомобильного производства

Скоростные ворота Dynaco разделяют сборочные цеха, участки подачи компонентов и помещения с разными требованиями к воздуху на автомобильном заводе. Модель выбирают по габаритам деталей и транспорта, перепаду давления и режиму проходов. Для чистого участка рассматривают отдельное исполнение D-311 Cleanroom.

Подобрать воротаПосмотреть модели

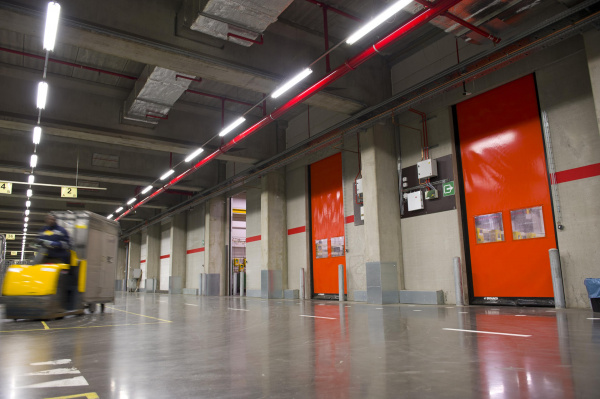

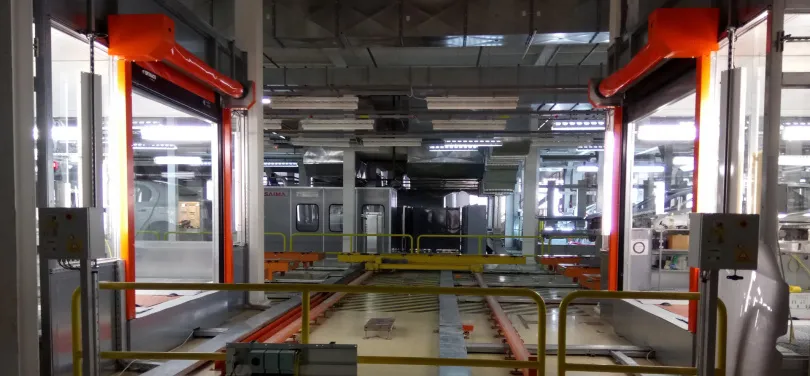

Оранжевые скоростные ворота в производственном цехе
Проходы вдоль производственной линии — пример размещения гибких ворот
Под маршрут деталейПроём для тележек, тягачей и крупных узлов
Разные участкиРазделение обычного цеха и чистой зоны

Подходящие решения

Модели ворот Dynaco для автомобильного производства

Результат для объекта

Что дают ворота в потоке автокомпонентов

Ворота возвращают разделение помещений после каждой подачи деталей. Чтобы этот цикл вписался в сборочный процесс, настройку открытия связывают с маршрутом транспорта и длиной состава.

Проход без ручного открытия

Датчик или согласованный сигнал линии открывает проём перед транспортом. Зона обнаружения учитывает тягач вместе с прицепами: один короткий проход и длинный состав требуют разных настроек.

Граница участков с разными условиями

Закрытое полотно ограничивает обмен воздухом между помещениями. Для участков с пылью или особыми требованиями к чистоте решение согласуют с вентиляцией и местным удалением загрязнений.

Восстановление после выбивания полотна

У моделей с самовосстановлением неповреждённое гибкое полотно возвращается в направляющие после выбивания. Контакт с перевозимым узлом всё равно требует осмотра: повреждение полотна или рамы автоматика не устраняет.

Задачи на участке

На каких участках автозавода нужны разные исполнения

В сборочном производстве ворота работают на границах технологических участков. Наружный въезд, внутренняя подача деталей и чистая зона предъявляют разные требования.

Подача компонентов на сборку

Тележки и тягачи проходят по повторяющемуся маршруту. Для внутреннего проёма рассматривают M2 Compact, а момент открытия согласуют с местом ожидания транспорта.

Перевозка кузовных деталей и крупных узлов

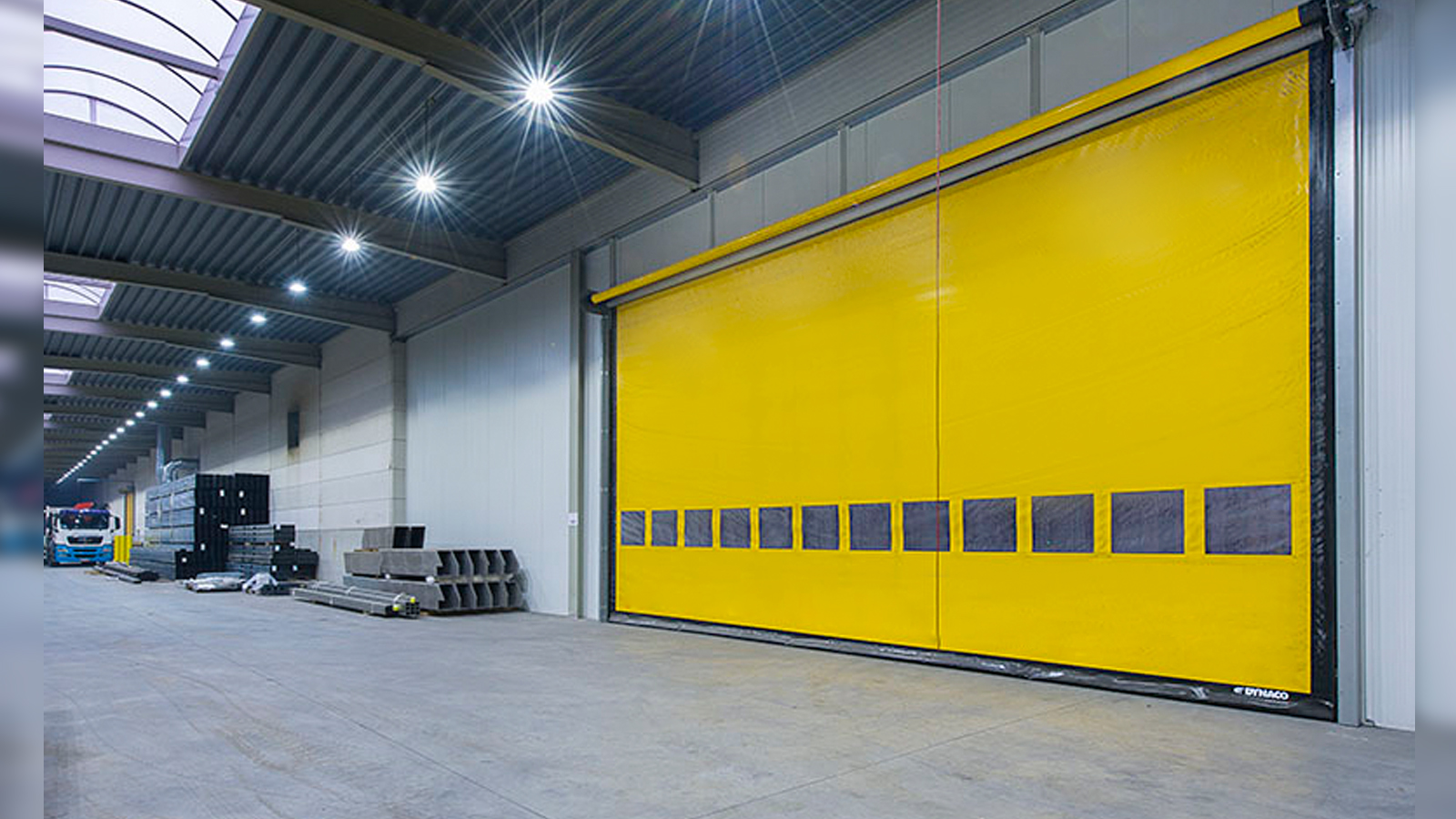

Размер прохода проверяют по самому широкому грузу с учётом поворота и выступов. Если требуется большой внутренний проём, рассматривают M3 Compact.

Участок с контролем чистоты воздуха

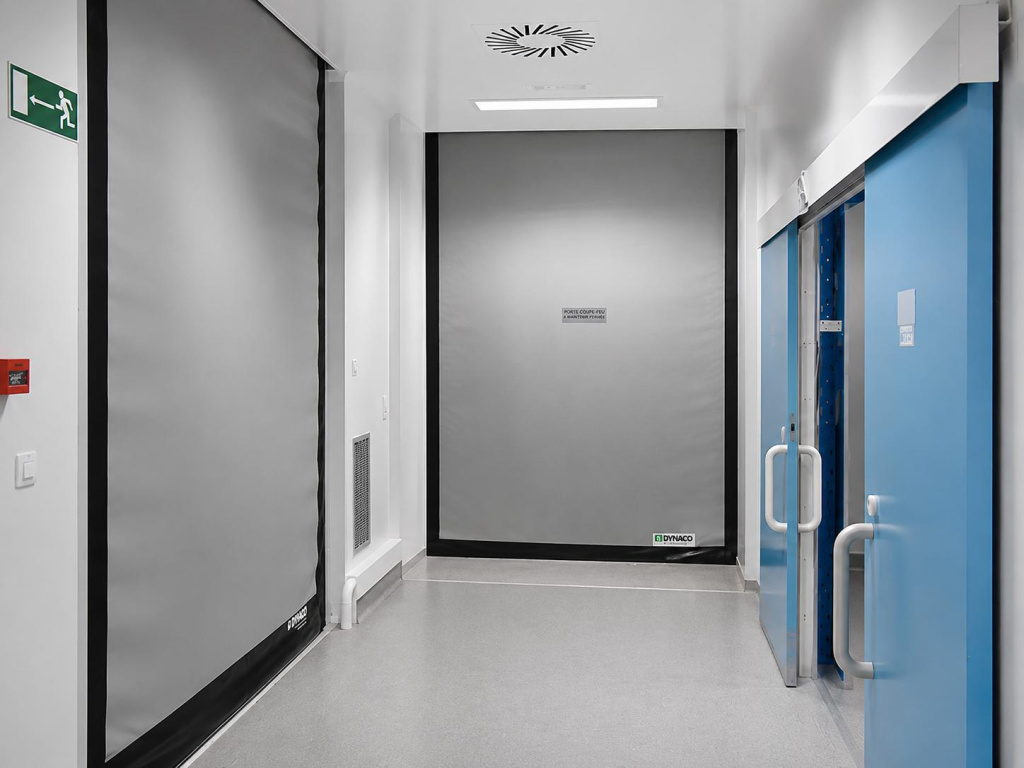

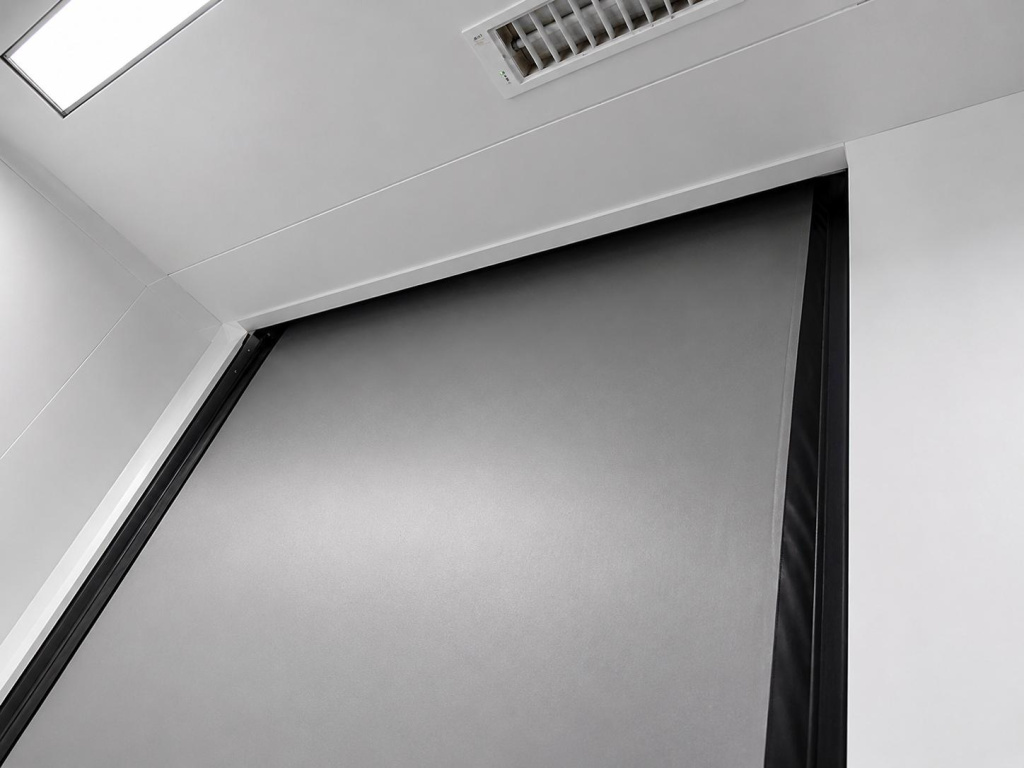

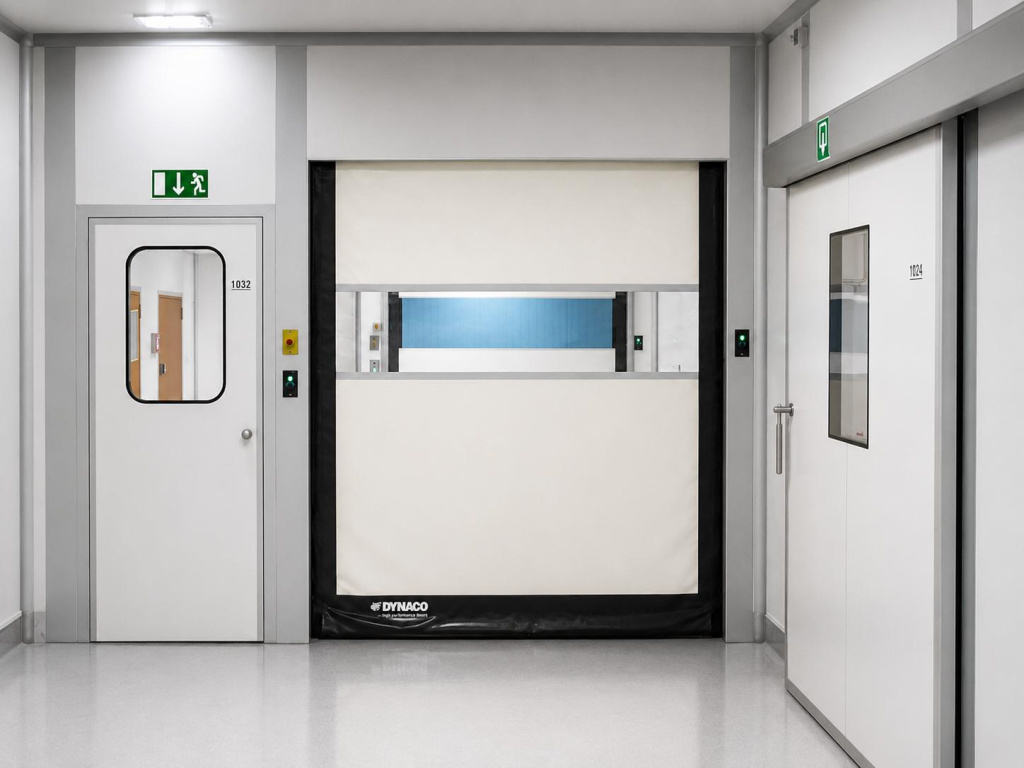

D-311 Cleanroom рассматривают на границе помещения с требованиями к изоляции. Уплотнения ворот дополняют вентиляцию; достижение заданного класса чистоты оценивают для всего помещения.

Приёмка деталей с улицы

На внешнем въезде требуется отдельный подбор по ветру и температуре. Выбор внутренних ворот для линии не подтверждает их пригодность для фасада.

Перед установкой

Какие данные нужны от технолога автозавода

Подбор начинается с технологического потока и условий по обе стороны проёма. Так можно проверить, где воротам нужна связь с линией, а где достаточно отдельного управления.

Габариты груза в движении

Учитывают детали на оснастке, боковые выступы и высоту тележки. Ширина груза в покое не описывает его траекторию на повороте перед воротами.

Сигналы транспорта и линии

Для автоматической тележки или конвейера описывают команду на открытие и подтверждение свободного прохода. Совместимость интерфейсов проверяют до выбора комплектации.

Пыль и перепад давления

Фиксируют источники загрязнений и работу вентиляции. Ворота не подменяют вытяжку на участке и не создают чистую зону сами по себе.

Пики подачи компонентов

Нужны интервалы проходов в напряжённую часть смены и время ожидания у проёма. Отдельно обсуждают обслуживание без нарушения графика линии.

Устройство и цикл

Как связать работу ворот с подачей деталей

Гибкое полотно поднимается над проходом. В M2 и M3 привод Push-Pull управляет движением в обе стороны; D-311 Cleanroom использует другой принцип — Gravity Drive.

Скоростные ворота Dynaco M2 Compact в помещении
Применение в покрасочной зоне, при особых химических воздействиях или требованиях к взрывозащите требует отдельного технического подтверждения. Обычное полотно для межцехового прохода нельзя переносить в такие условия по аналогии.

Команда до въезда

Открытие запускают с расстояния, которое позволяет транспорту дождаться свободного проёма. У автоматической линии отдельно согласуют обмен сигналами с воротами.

Контроль всего состава

Зону защиты проверяют на тягаче вместе с прицепами и промежутками между ними. На запуске воспроизводят медленный проход и остановку: обнаружение только тягача не описывает весь состав.

Закрытие после последней тележки

Выдержку подбирают так, чтобы закончить проход и вернуть разделение зон. Её проверяют на реальном маршруте, включая остановку состава у линии.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Что включить в заявку на ворота для автозавода

Технологическая схема помогает подобрать ворота точнее, чем название отрасли. Достаточно начать с конкретного проёма и потока, который через него проходит.

План участка и фотографии

На плане отмечают направление подачи, поворот перед проёмом и ближайшее оборудование. Фотографии показывают монтажную зону с обеих сторон.

Самый длинный и широкий состав

В заявке указывают длину тягача с тележками, ширину узла на оснастке и ручной транспорт. Для автоматического движения описывают место остановки перед воротами и сигнал готовности проёма.

Требования технологического участка

К заявке добавляют условия вентиляции, уборки и ограничения по материалам. Это позволяет отделить обычный внутренний проезд от специализированного исполнения.

Обсудить подборДокументация моделей

Выбор исполнения

Сравнение ворот Dynaco для автомобильного производства

Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.

Сравнение ворот Dynaco для автомобильного производства

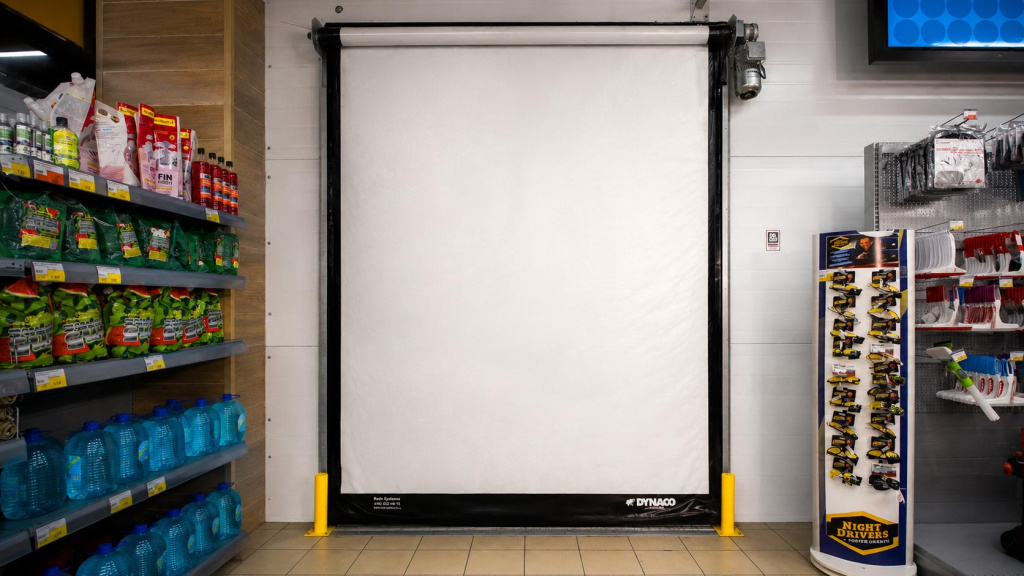

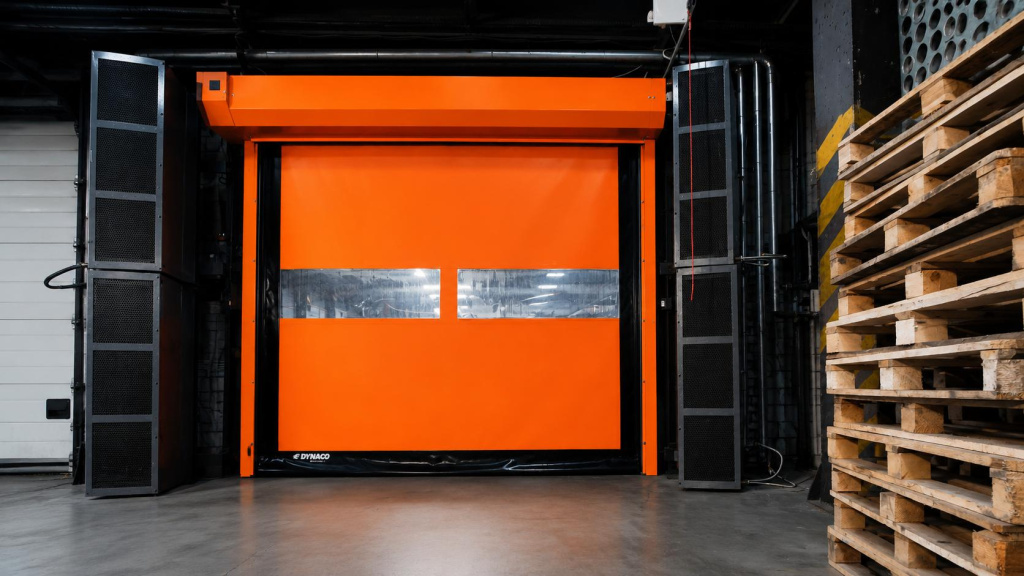

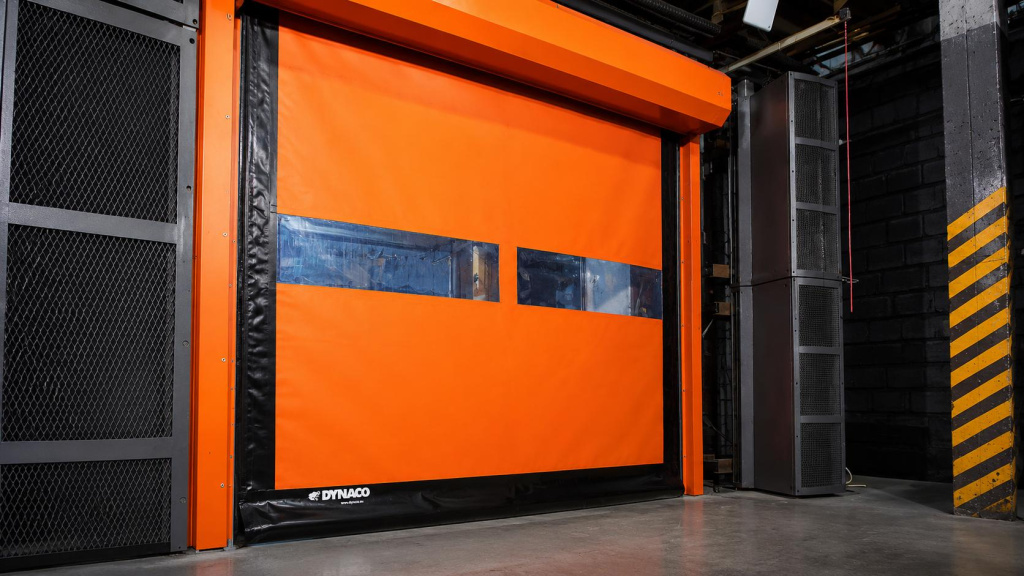

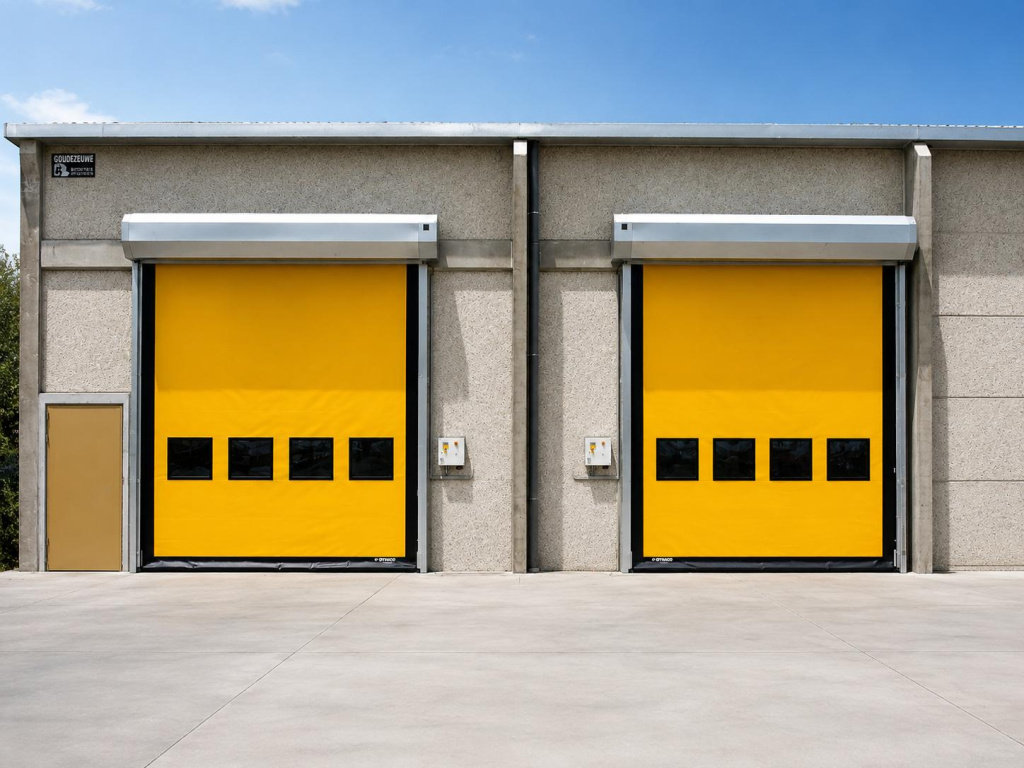

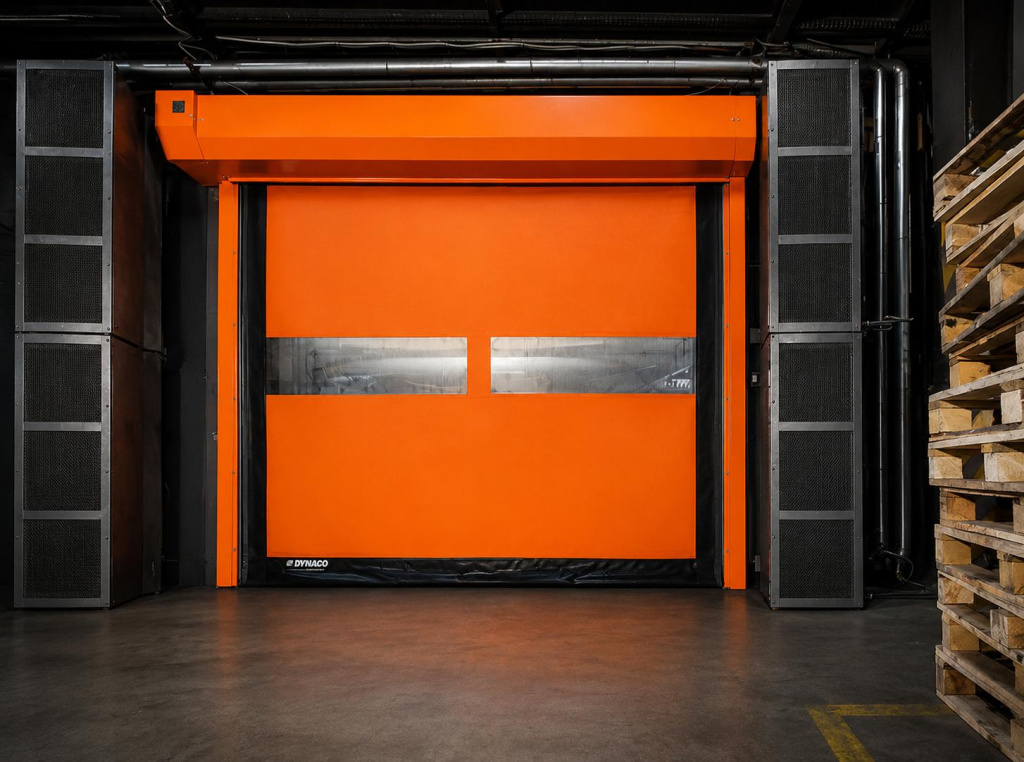

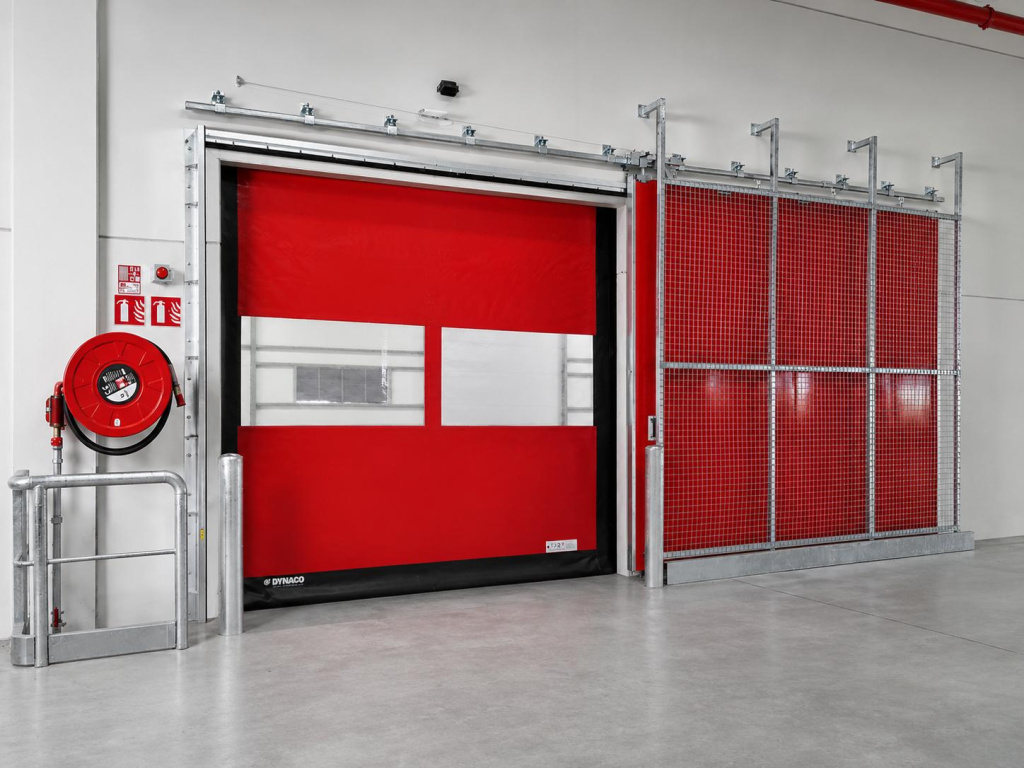

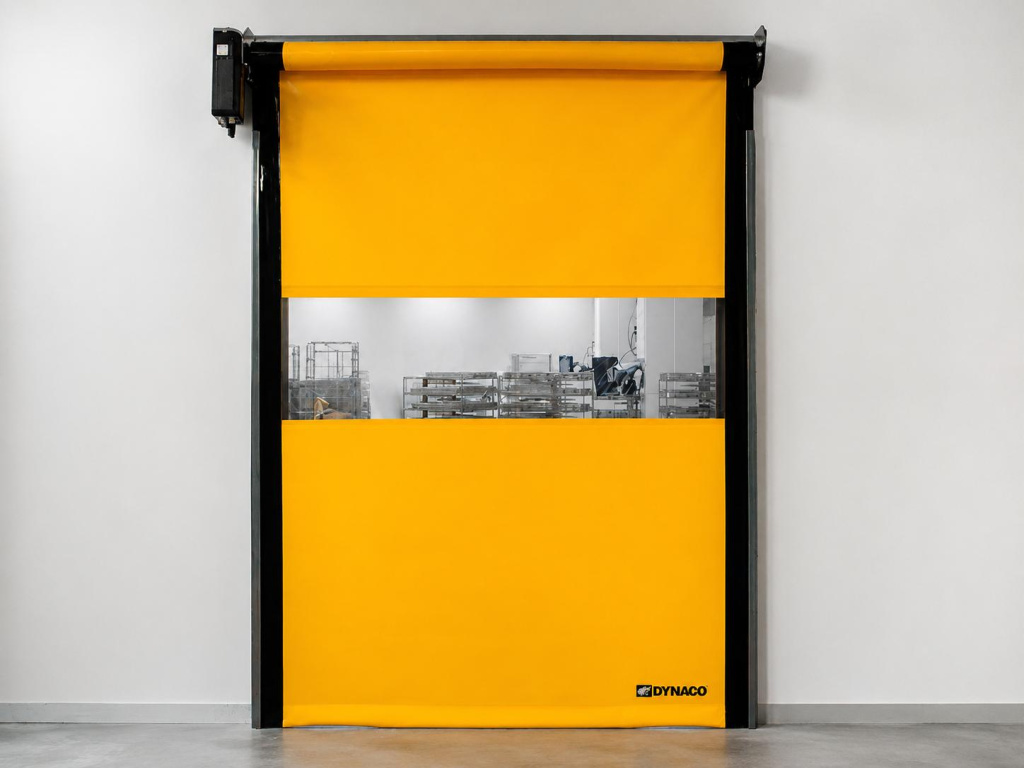

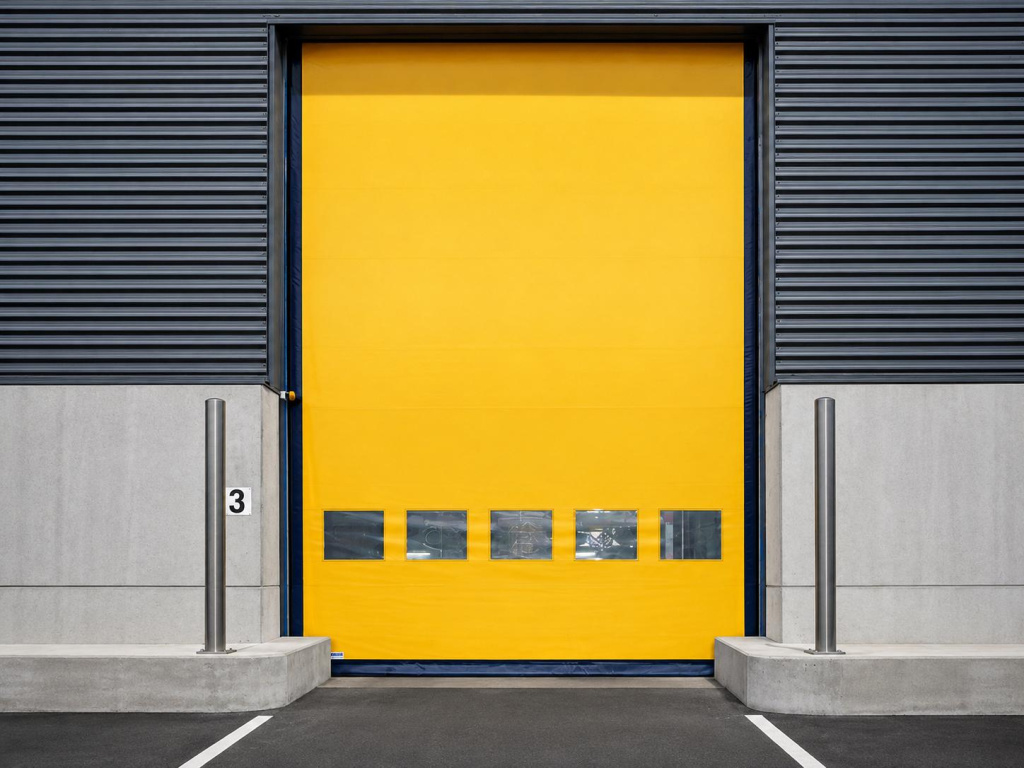

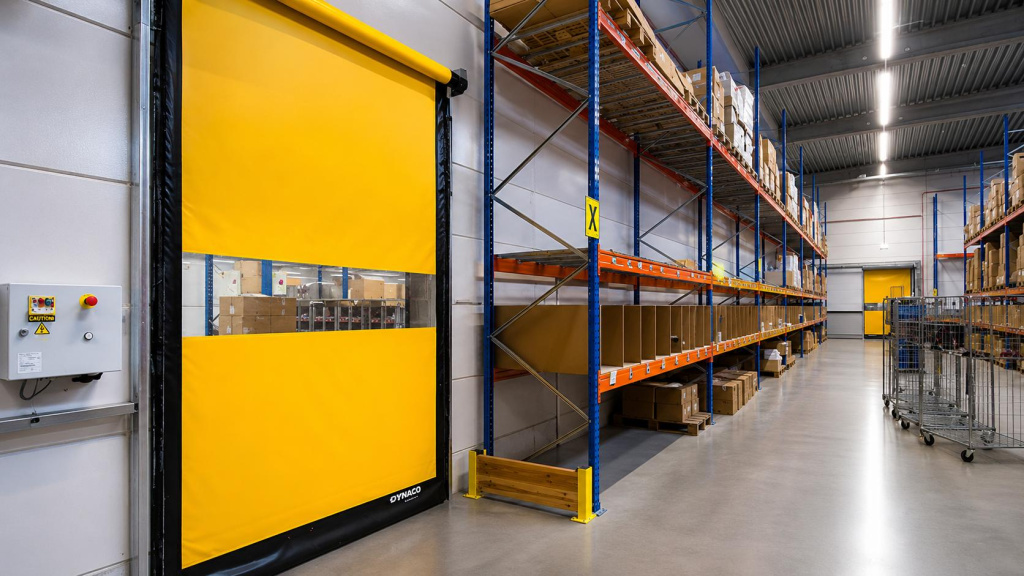

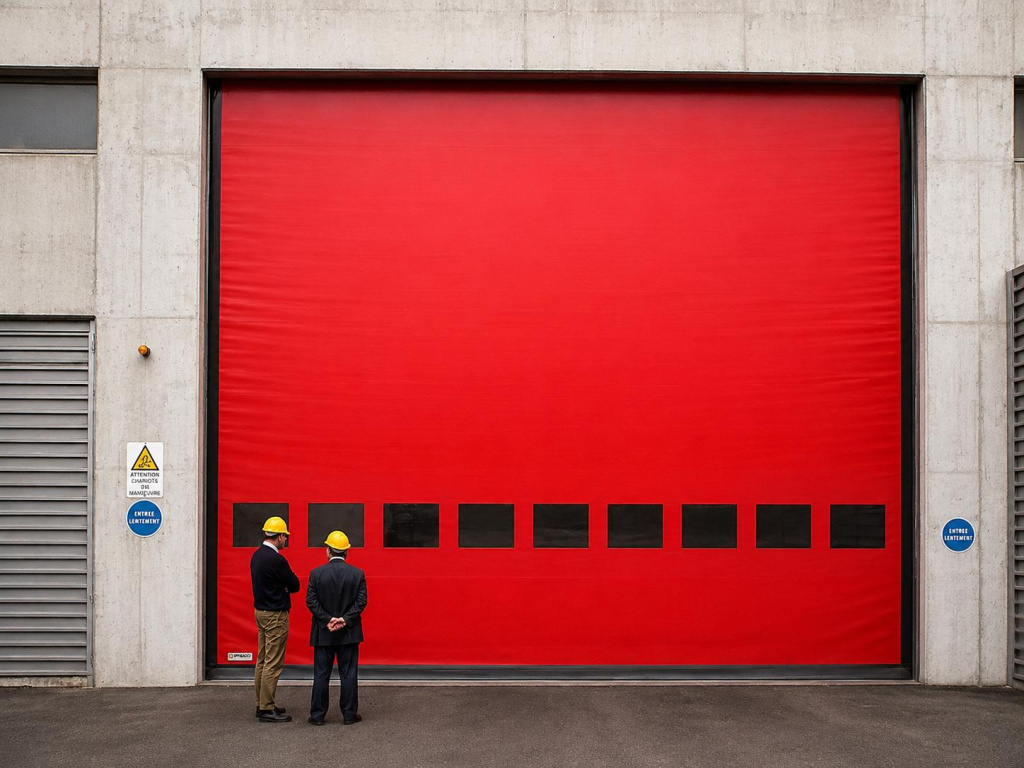

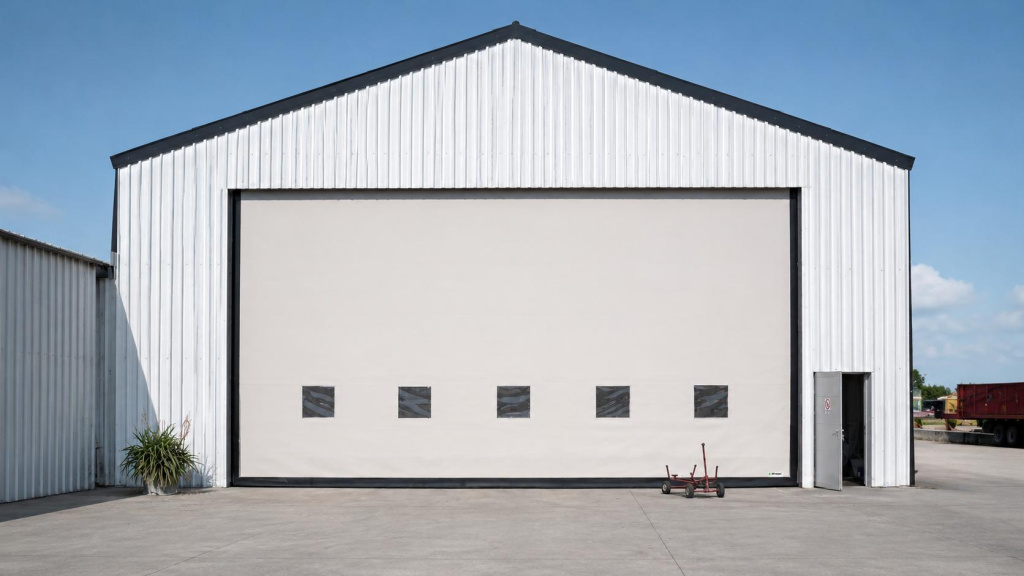

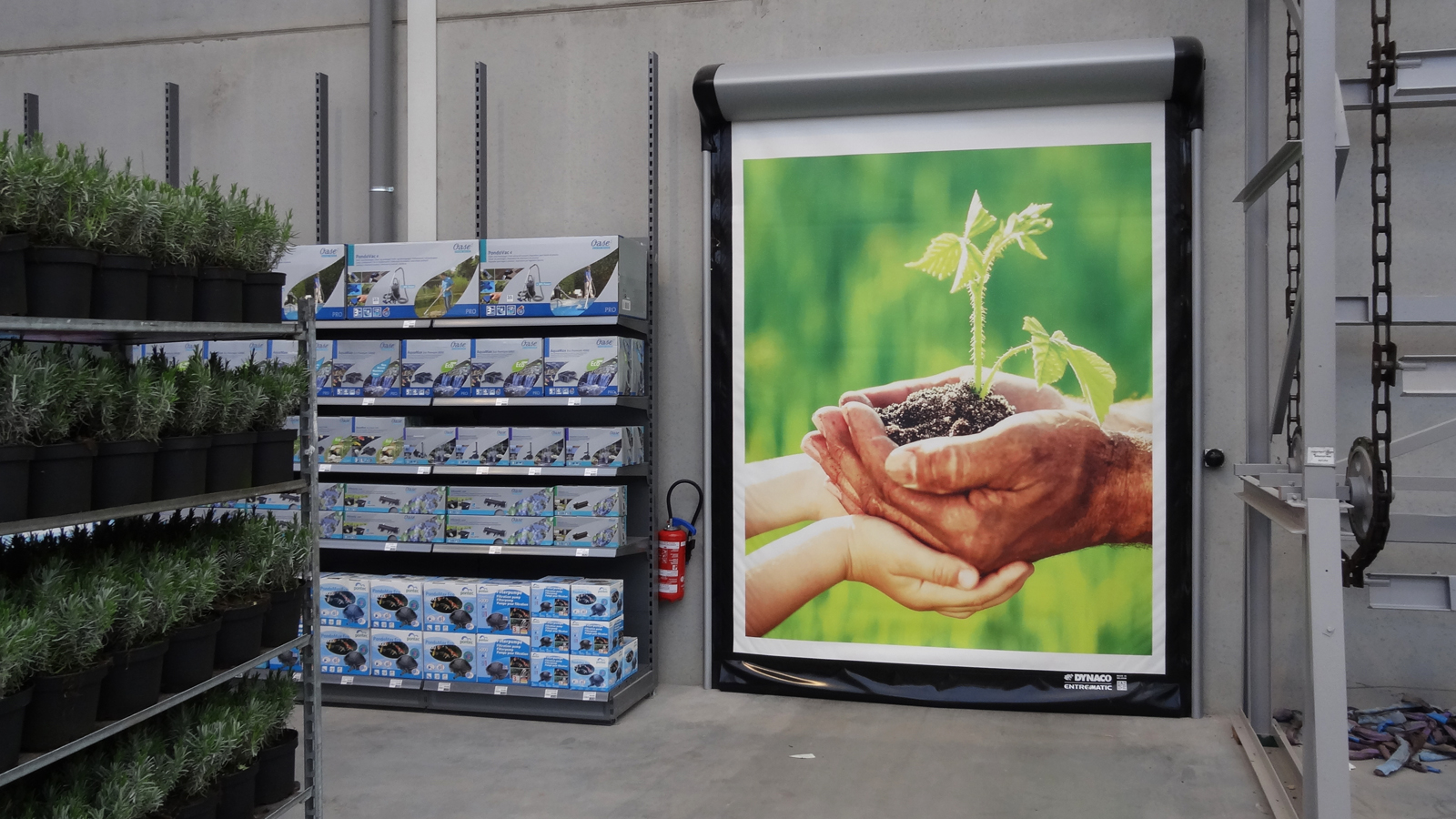

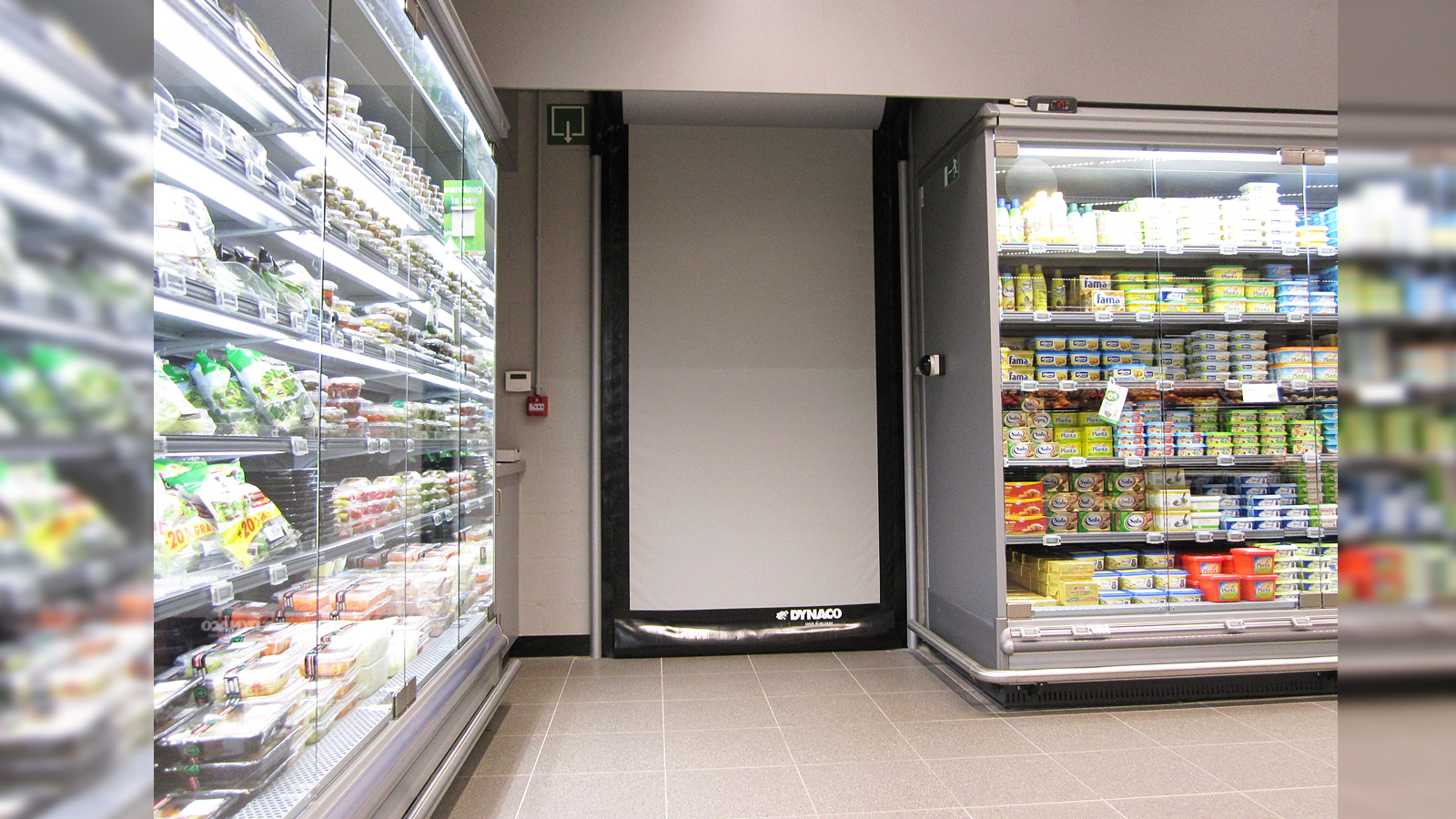

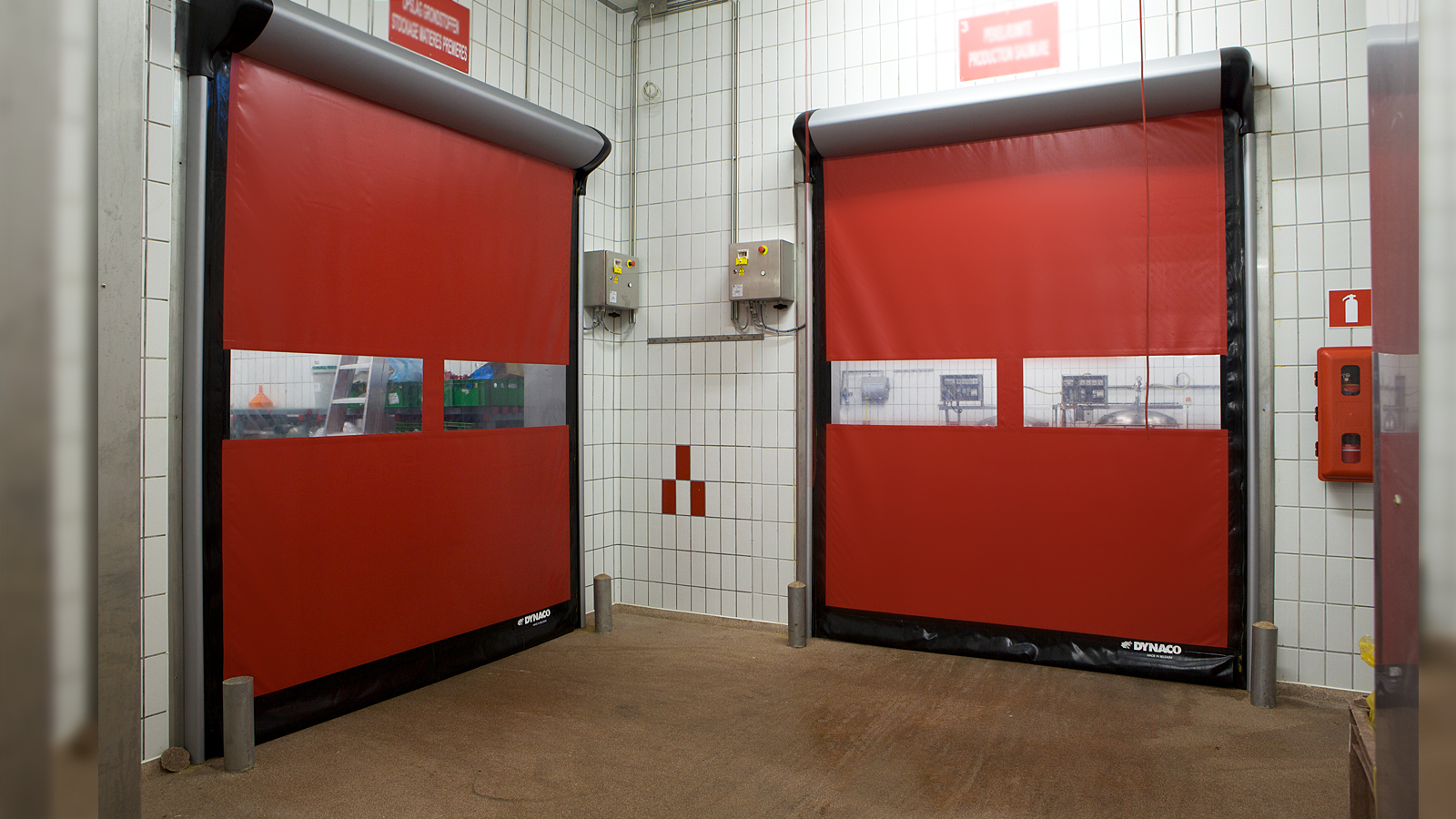

КритерийM2 CompactM2 PowerM2 All WeatherD-310D-311 LF / LF HSD-311 CleanroomM3 CompactM3 All Weather
Назначение в этой сфереВнутренняя подача компонентовИнтенсивный проезд с ветровой нагрузкойВыезд на наружный контур зданияНебольшой внутренний транспортный проходВнутренний технологический или торговый проходУчасток с требованиями к воздухуКрупные узлы внутри зданияШирокий выезд из здания на улицу
ПрименениеВнутреннееВнутреннее и наружноеВнутреннее и наружноеВнутреннееВнутреннееВнутреннееВнутреннееВнутреннее и наружное
Максимальная ширина проёма, мм5 5005 5005 5004 0004 0004 00011 0008 000
Максимальная высота проёма, мм5 5005 5005 5004 0004 0004 0005 5005 500
ИсполнениеСтандартноеСтандартноеСтандартноеСтандартноеСтандартноеДля чистых помещенийСтандартноеСтандартное
ПриводPush-PullPush-PullPush-PullGravity DriveGravity DriveGravity DrivePush-PullPush-Pull

Таблицу можно прокрутить по горизонтали.

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы о воротах на автомобильном производстве

Подача комплектующих, автоматические тележки и ограничения чистых участков.

Какие ворота выбрать между складом компонентов и сборкой?

Для внутреннего прохода рассматривают M2 Compact. Если через проём идут крупные узлы, проверяют M3 Compact. Нужны размеры груза на оснастке, маршруты транспорта, частота подачи и условия воздуха с обеих сторон.

Можно ли открывать ворота сигналом автоматической тележки?

Связь с автоматической тележкой обсуждают в проекте управления. Сначала уточняют, какой сигнал она передаёт и какое подтверждение ожидает от ворот. Наличие автоматики у обеих систем само по себе не подтверждает совместимость.

Как пропустить тягач с несколькими прицепами?

Зону защиты и выдержку закрывания настраивают на весь состав, включая промежутки между тележками. При запуске проверяют остановку и медленный проход. Настройка только по длине тягача оставляет часть состава вне учтённого сценария.

Подходят ли эти ворота для покрасочного участка?

Требуется отдельная оценка среды, материалов и требований участка. Ворота для обычной подачи компонентов нельзя считать подходящими для растворителей, окрасочной камеры или специальной зоны без документации на выбранное исполнение.

Обеспечивают ли D-311 Cleanroom заданный класс чистоты?

Модель помогает ограничить воздухообмен через закрытый проём, но класс чистоты зависит от вентиляции, отделки, уборки и процесса. Ворота включают в проект помещения и проверяют вместе с ним. Автоматической сертификации чистой зоны установка ворот не даёт.

Нужны ли отдельные ворота на внешней приёмке?

Внешний проезд подбирают по ветровой нагрузке, температуре и требованиям к закрытию здания. Для этого участка могут понадобиться наружная серия и дополнительное охранное закрытие. Внутренние параметры сборочной линии для такого выбора недостаточны.

Обсудим ваш объект

Подбор ворот для конкретного участка автозавода

По схеме подачи и данным проёма подготовим предложение с моделью, управлением и монтажными условиями. Для связи с автоматической линией отдельно согласуем сигналы и сценарий запуска.
