Контур уплотнения проёма
Дополнительный уплотнитель под защитным коробом и усиленное уплотнение низа уменьшают пути утечки воздуха. Ровность пола и качество монтажа влияют на прилегание полотна.
Работаем по всей России с 2008 года
Сферы применения ворот

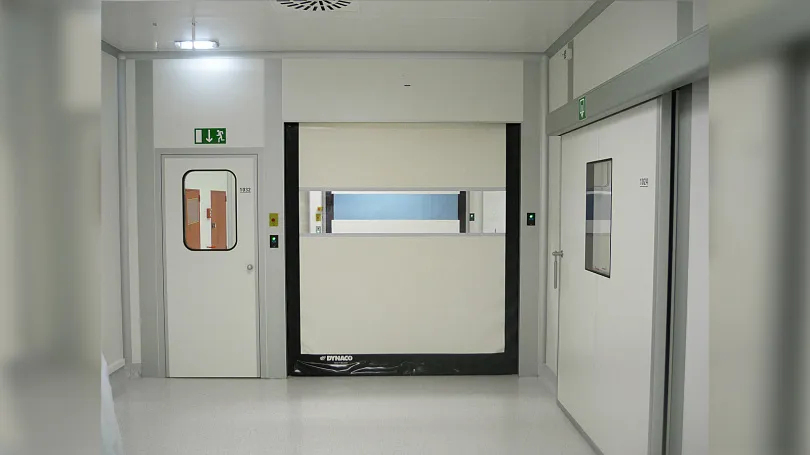

Ворота Dynaco для чистых помещений
Dynaco D-311 Cleanroom — скоростные рулонные ворота для внутренних проёмов помещений с требованиями к изоляции воздуха. Дополнительные уплотнения по низу полотна и под коробом ограничивают утечки через закрытые ворота. Модель согласуют с вентиляцией, перепадом давления и режимом проходов; класс чистоты оценивают для помещения целиком.
Дополнительные уплотненияПо низу полотна и под защитным коробом
В составе проектаСвязь с вентиляцией и режимом тамбура
Подходящие решения
Модели ворот Dynaco для чистых помещений
Результат для объекта
Как D-311 Cleanroom участвуют в изоляции помещения
Ворота закрывают технологический проход, который иначе оставался бы открытым при передаче материалов. Результат зависит от состояния уплотнений и длительности каждого открытия.
Короткое время сообщения зон
Автоматика возвращает полотно в закрытое положение после прохода. Настройка учитывает длину груза и остановку тележки, чтобы не держать проём открытым дольше необходимого.
Работа в тамбуре
Для пары ворот можно обсуждать последовательное открытие по принципу тамбура-шлюза. Логику и доступные сигналы согласуют с технологом; её проверяют при вводе участка в работу.
Задачи на участке
Где используют ворота для чистых помещений
D-311 Cleanroom рассматривают для внутренних границ с особыми требованиями к воздуху. Условия конкретного процесса определяют материалы, уплотнения и способ управления.
Передача материалов через тамбур
Тележка проходит последовательно через две границы. Размер тамбура должен вмещать её вместе с грузом при закрытых воротах; иначе логика шлюза не решит задачу разделения зон.
Производство электроники
На границе чистого участка проверяют источники частиц, уборку и перепад давления. В каталоге есть установка D-311 Cleanroom на участке сортировки LG Electronics.
Фармацевтический или лабораторный участок
Ворота выбирают по техническому заданию помещения, включая требования к материалам и очистке. Наличие слова Cleanroom в модели не заменяет проверку документов под конкретный процесс.
Передача продукции в контролируемую зону
Если проход нужен для паллет или тары, учитывают выступы груза и время перемещения. Требования к чистоте тары и потоку людей решают вместе с организацией участка.
Перед установкой
Что проверить до заказа D-311 Cleanroom
Для чистого помещения нужны данные о проёме и режиме воздуха. Только размеров стены недостаточно, чтобы подтвердить работу ворот в заданных условиях.
Перепад давления в рабочем режиме
Указывают давление с обеих сторон при штатной вентиляции и возможные переходные режимы. Допустимость нагрузки сверяют с параметрами модели и размера проёма.
Пол, стены и монтажный контур
Проверяют ровность пола, доступное место для короба и крепление направляющих. Щели вокруг рамы и примыкания к стене также влияют на изоляцию помещения.
Средства и способ очистки
Описывают химические средства, температуру и попадание воды на элементы. Совместимость полотна, уплотнений и корпуса подтверждают до включения ворот в регламент уборки.
Проходы и логика тамбура
Фиксируют размеры тележек, направление движения и запрет одновременного открытия, если он предусмотрен проектом. Отдельно задают действия при сбое питания или связи.
Устройство и цикл
За счёт чего уплотняется закрытый проём
D-311 Cleanroom использует гибкое полотно, боковые направляющие и дополнительные уплотнения. В этой серии полотно закрывается по принципу Gravity Drive с гибким балластом внизу.
Прилегание по бокам и снизу
Полотно проходит в направляющих, а нижнее уплотнение прилегает к полу. Изношенный уплотнитель или неровный пол меняют состояние контура и требуют проверки.
Уплотнение под коробом
Дополнительное уплотнение между полотном и нижней частью защитного короба ограничивает утечку в верхней части. Монтажное примыкание рамы к стене остаётся отдельной частью работ.
Последовательность прохода
Команду на открытие и задержку закрывания согласуют с перемещением материала. В тамбуре к этому добавляют связь с соседними воротами и проверку всех переходных состояний.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что передать для проверки проёма чистого помещения
Заявка должна описывать режим участка, а также механический монтаж. Это помогает заранее проверить требования, которые нельзя исправить одной настройкой таймера.
Техническое задание помещения
Нужны требования к воздуху, материалам, уборке и документам на оборудование. Если установлен допустимый уровень утечек, его указывают вместе с условиями проверки.
План и примыкания
Фотографии показывают пол, стену и пространство над проходом. На плане отмечают тамбур, соседнюю дверь и расположение вентиляционных решёток.
Сценарии штатной и аварийной работы
Описывают передачу груза, проход персонала и действия при отключении питания. Для шлюза добавляют запрет одновременного открытия и необходимые сигналы соседних систем.
Выбор исполнения
Сравнение ворот Dynaco для чистых помещений
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | D-311 Cleanroom |
|---|---|
| Назначение в этой сфере | Внутренние проёмы с требованиями к изоляции |
| Применение | Внутреннее |
| Максимальная ширина проёма, мм | 4 000 |
| Максимальная высота проёма, мм | 4 000 |
| Исполнение | Для чистых помещений |
| Привод | Gravity Drive |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
D-311 Cleanroom на производстве электроники
Электроника — участок сортировки

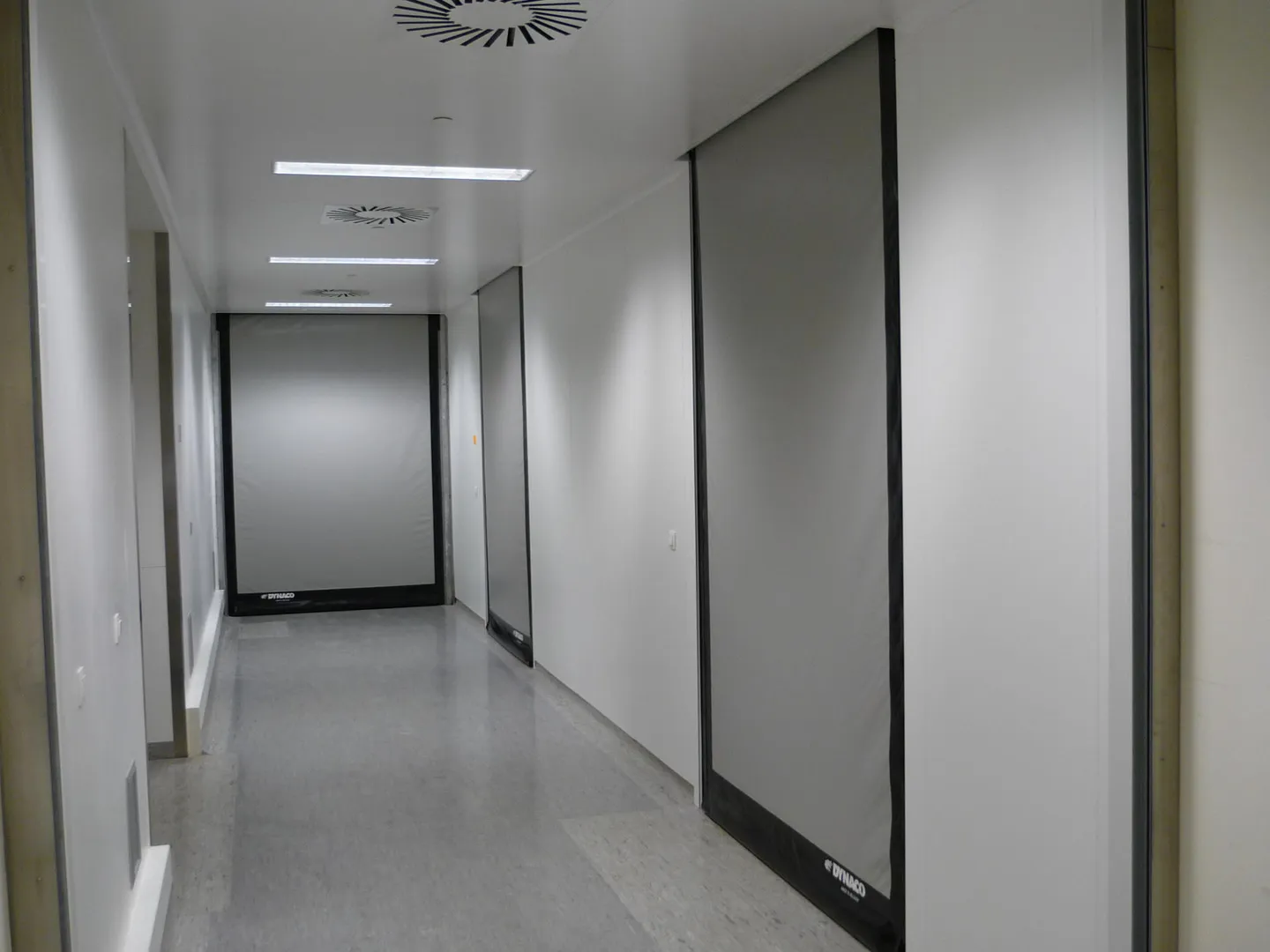

LG Electronics - производство электроники. Dynaco на участке сортировки
На участке сортировки LG Electronics установлены D-311 Cleanroom. Объект показывает применение специализированной внутренней модели на производстве электроники.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах для чистого помещения
Перепад давления, уплотнения, уборка и роль ворот в подтверждении требований.
Чем D-311 Cleanroom отличаются от обычных внутренних ворот?
В модели предусмотрены дополнительные уплотнения: под защитным коробом и внизу полотна. Они участвуют в изоляции закрытого проёма. При выборе также проверяют перепад давления, размеры, материалы и требования проекта помещения.
Как оценить утечки воздуха через закрытые ворота?
Для оценки нужен показатель утечки с условиями измерения: размером проёма, перепадом давления и состоянием уплотнений. Его сопоставляют с требованием проекта и документом на исполнение. Примыкание рамы к стене и нижнего уплотнения к полу также входят в проверку.
Дают ли ворота автоматическое соответствие классу чистоты?
Нет. Класс чистоты оценивают для помещения с его вентиляцией, отделкой, оборудованием и рабочим процессом. Ворота могут быть частью этого решения, но не заменяют проектирование и проверку всего участка.
Как настроить последовательную работу ворот в тамбуре?
Для двух комплектов ворот согласуют команды, подтверждение закрытия и действия при неисправности. Тамбур должен вмещать груз и персонал при закрытых границах. Эти условия проверяют вместе: одной связи автоматики недостаточно для прохода, который не помещается между воротами.
Можно ли мыть ворота теми же средствами, что и помещение?
Совместимость подтверждают для полотна, уплотнений, направляющих и электрооборудования. Для проверки нужны состав средства, концентрация, температура и способ нанесения. Название Cleanroom не означает устойчивость к любой химии или прямой струе воды.
Что делать, если через закрытый проём проходит воздух?
Проверяют примыкание рамы к стене, ровность пола и состояние уплотнений, затем сопоставляют перепад давления с допустимыми условиями модели. Воздушная утечка может возникать за пределами полотна, поэтому осмотр только нижнего края недостаточен.
Обсудим ваш объект
Проверка ворот по заданию чистого помещения
По проектным требованиям и схеме проёма подготовим подбор D-311 Cleanroom. В предложении отдельно укажем, какие параметры подтверждены документацией и что требуется согласовать с технологом.
Что пригодится для первого обсуждения
- Требования к изоляции и перепаду давления
- Размеры проёма и схема тамбура
- Средства очистки и перечень документов
