Открытие под заданный маршрут
Команда приходит из выбранной точки подъезда или системы управления. Так можно учитывать направление движения и место, где машина безопасно ожидает освобождения прохода.
Работаем по всей России с 2008 года
Сферы применения ворот

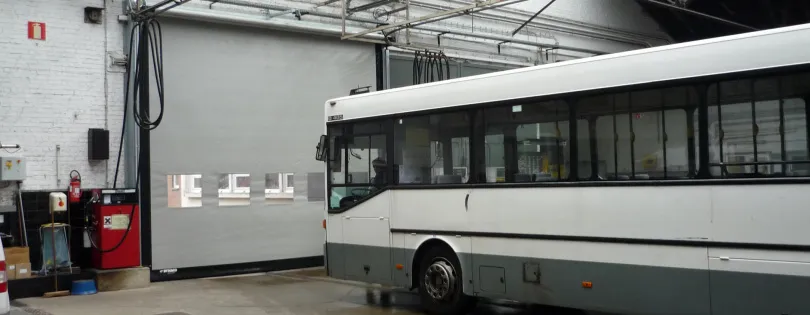

Скоростные ворота Dynaco для транспортных предприятий
Скоростные ворота Dynaco на транспортном предприятии закрывают въезд, погрузочный проём или внутренний проход техники. Для выбора нужны габариты транспорта в движении, условия фасада и порядок подачи команды. Въезд крупной машины и внутренний маршрут погрузчика рассматривают как разные позиции.
Габарит в движенииУчитываем груз, поворот и выступы транспорта
Связь оборудованияСогласуем ворота, доступ и погрузочный участок
Подходящие решения
Модели ворот Dynaco для транспортных предприятий
Внутренние проёмы
M2 Compact
Внутренняя техника и погрузчики
Проёмы с ветровой нагрузкой
M2 Power
Транспортный проём с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Широкие наружные проёмы
M3 All Weather
Большой наружный транспортный проём
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что дают ворота на транспортном участке
Рулонное полотно освобождает проезд вверх и закрывает границу после транспорта. Работа участка зависит от согласования ворот с подъездом, доступом и оборудованием за проёмом.
Закрытая граница между проездами
Полотно уменьшает время сообщения помещения с улицей. Воздействие на температуру зависит от ветра, размеров проёма и фактического режима открытия.
Проезд без распашных створок
Полотно поднимается над транспортом, сохраняя свободную зону перед проёмом. Место для верхнего узла, рамы и обслуживания проверяют по монтажной схеме.
Задачи на участке
Какие проёмы есть на транспортном предприятии
На терминале ворота могут обслуживать грузовик, погрузчик или другую технику. Способ движения и взаимодействие с участком определяют модель и управление.
Въезд с открытой территории
На фасадном проёме оценивают ветер и подход транспорта. Для крупного размера рассматривают соответствующую серию M3, а нагрузку проверяют по конкретной геометрии.
Проём погрузочного блока
Здесь важно положение машины относительно платформы и последовательность действий оборудования. Ворота не заменяют доклевеллер, перегрузочный мост или герметизацию дока.
Внутренний проезд техники
Между зонами обслуживания или хранения рассматривают внутреннюю модель. Управление учитывает выступающий груз, высоту мачты и людей на участке.
Последовательный проход через две границы
Если есть тамбур или два закрытия, согласуют очередность открытия. Пространство между ними должно вмещать транспорт, который требуется пропустить.
Перед установкой
Данные для ворот транспортного терминала
Для подбора фиксируют реальную машину в рабочем положении и условия проезда. Размеры кузова без выступов и груза не дают полного габарита.
Транспорт вместе с грузом
Указывают высоту, ширину, длину и выступающие элементы. На плане показывают поворот, уклон подъезда и положение машины во время ожидания.
Фасад и открытая территория
Нужны сторона здания, ветровые условия, навес и температура. Допустимая нагрузка модели зависит от размера и исполнения ворот.
Оборудование и доступ
Описывают команды от системы доступа, дока или соседнего закрытия. Подключение и последовательность действий подтверждают до монтажа.
График подачи транспорта
Фиксируют пиковые интервалы, ожидание и возможное встречное движение. Обслуживание ворот должно вписываться в работу транспортного участка.
Устройство и цикл
Как встроить ворота в транспортную операцию
Привод M2 и M3 управляет полотном по принципу Push-Pull. На транспортном предприятии цикл согласуют с местом ожидания и действиями другого оборудования.
Разрешение на въезд
Команда открытия должна приходить до пересечения проёма. Если её выдаёт контроль доступа, проверяют задержку и доступность сигнала для управления воротами.
Проход полного габарита
Защитные устройства проверяют на транспорт вместе с прицепом и грузом. Остановка части машины в проёме входит в сценарий ввода оборудования.
Закрытие после операции
Ворота возвращают полотно вниз после освобождения границы. На погрузочном блоке таймер и команды согласуют с положением машины и работой докового оборудования.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что передать для подбора транспортных ворот
Для предложения нужна схема одной операции через проём. Она показывает, когда машина ждёт, открываются ворота и включается связанное оборудование.
Схема подъезда и зоны ожидания
Фотографии показывают фасад, пол и пространство за воротами. На плане отмечают уклон, повороты и соседние полосы движения.
Максимальный транспортный габарит
Указывают самую крупную машину в рабочем состоянии с грузом и выступами. Для прицепа важны длина состава и задержка его прохождения.
Последовательность команд
Описывают доступ, док, соседние ворота и действия при сбое. Совместимость подтверждают для выбранных устройств, затем включают в схему управления.
Выбор исполнения
Сравнение ворот Dynaco для транспортных предприятий
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M3 All Weather |
|---|---|---|---|---|
| Назначение в этой сфере | Внутренняя техника и погрузчики | Транспортный проём с ветровой нагрузкой | Выезд на наружный контур здания | Большой наружный транспортный проём |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Пример ворот на логистическом предприятии
Логистическое предприятие
Major Auto — ворота DYNACO на логистическом предприятии
Для сквозного проёма с выходом на внутреннюю территорию логистического центра Major Auto в описании решения указаны M2 Power. При выборе учитывали транспортный поток и ветровую нагрузку.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах для транспорта и погрузки
Габариты машин, управление въездом и взаимодействие с доком.
Можно ли подобрать ворота только по ширине грузовика?
Нужны также высота, выступы, груз, прицеп и траектория подхода. Уклон или поворот могут менять проходящий габарит. Место для монтажа и сервисного доступа проверяют отдельно от свободной ширины проезда.
Ворота заменят доклевеллер или герметизатор?
Нет. Доклевеллер решает задачу перепада высот и перегрузки, герметизатор — сопряжения с кузовом. Скоростные ворота открывают и закрывают проём. Последовательность этих устройств согласуют в общей схеме участка.
Можно ли открыть ворота от системы доступа?
Возможность проверяют по доступным сигналам и управлению воротами. Также описывают подтверждение открытия, задержку и действия при отказе связи. Подключение к любой существующей системе без технической проверки не обещается.
Подойдут ли наружные ворота на очень большой проём?
Требуется проверить размер вместе с ветровой нагрузкой и монтажом. Для больших проёмов рассматривают соответствующие модели M3. Допустимая нагрузка одной геометрии не переносится на другую автоматически.
Как организовать встречное движение в одном проёме?
Проект движения определяет приоритеты, место ожидания и команды. Ворота должны работать с этой схемой, а защитные устройства проверяют на оба направления. Одна высокая скорость полотна конфликт встречных машин не устраняет.
Нужны ли вторые ворота для закрытия терминала ночью?
Это зависит от требований к охране и теплоизоляции здания. Мягкое скоростное полотно выполняет транспортный цикл, а дополнительное закрытие может выполнять другие функции. Если используются две системы, проверяют расстояние и взаимные блокировки.
Обсудим ваш объект
Подбор ворот под транспортную операцию
По габаритам техники и схеме участка подготовим предложение с моделью и управлением. Связь с доступом и погрузочным оборудованием включим в согласование до монтажа.
Что пригодится для первого обсуждения
- Транспорт с грузом и схема подъезда
- Ветер, температура и размеры проёма
- Команды доступа и погрузочного оборудования
