Разделение рабочих зон
Закрытые ворота ограничивают воздухообмен между участками. Температура, пыль и вентиляция определяют, достаточно ли скоростного полотна для задачи или требуется специальное исполнение.
Работаем по всей России с 2008 года
Сферы применения ворот
Промышленные скоростные ворота Dynaco
Промышленные скоростные ворота Dynaco закрывают проходы между производственными зонами и транспортные проёмы предприятия. Выбор начинается с функции границы: внутреннее разделение, наружный въезд или морозильная зона. Для этих задач нужны разные исполнения, даже если размеры проёмов совпадают.
Выбор по средеПомещение, фасад и морозильная зона отличаются
Выбор по функцииТранспортный цикл и закрытие здания
Подходящие решения
Модели промышленных скоростных ворот Dynaco
Внутренние проёмы
M2 Compact
Внутреннее разделение участков
Проёмы с ветровой нагрузкой
M2 Power
Проём с повышенной ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница морозильной зоны
Большие внутренние проёмы

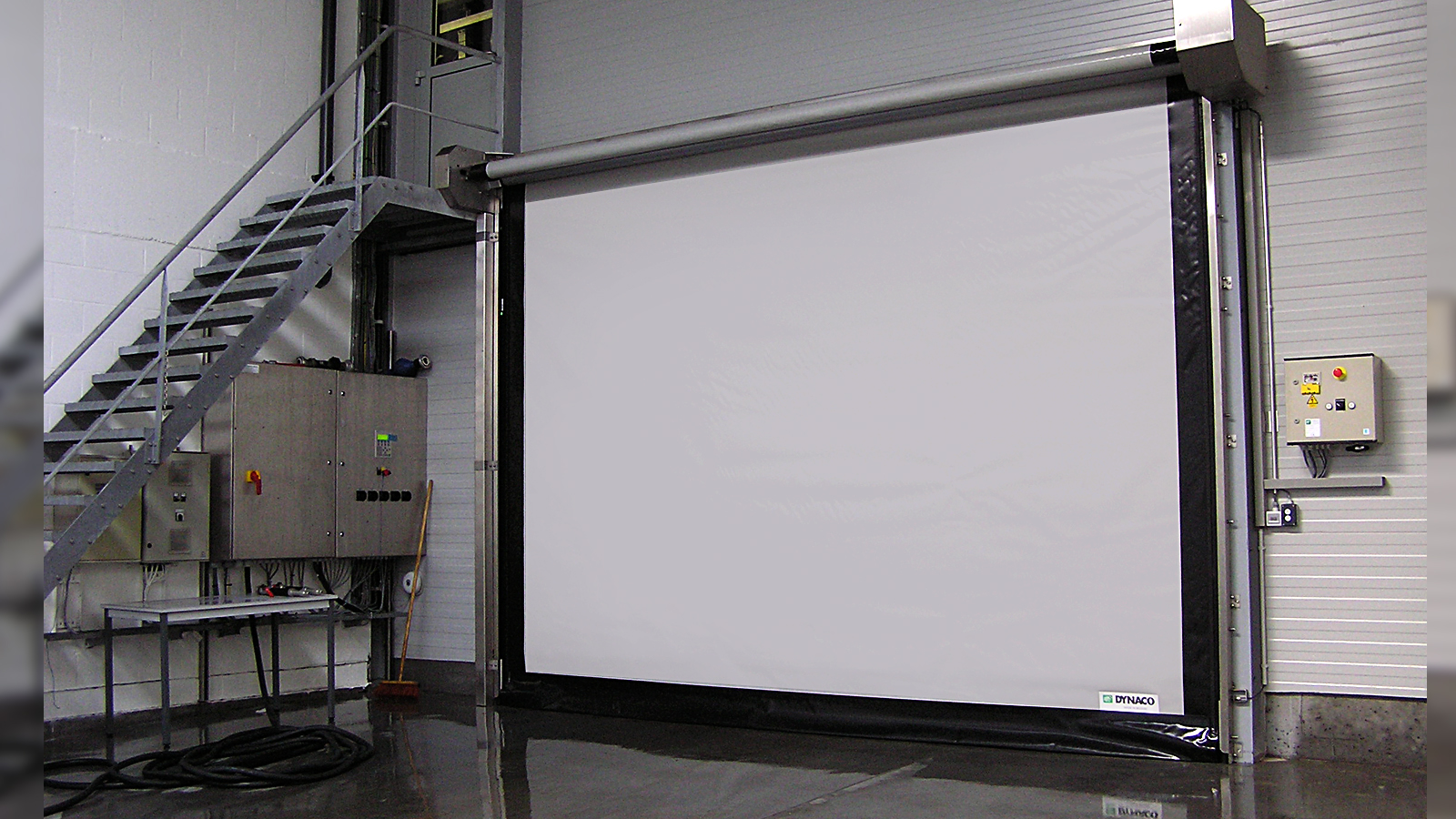

M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Для каких задач применяют промышленные рулонные ворота
Гибкое полотно быстро возвращает границу помещений после проезда. Пользу такого решения оценивают там, где проём регулярно используют, а разделение зон нужно между проходами.
Вертикальное открывание проезда
Полотно поднимается над проходом и не занимает зону движения распашной створкой. При монтаже проверяют место сверху и по бокам, а также доступ для сервиса.
Управление под производственный поток
Команду выбирают по способу перемещения груза: погрузчик, тележка, конвейер. Для связи с линией заранее согласуют сигналы и действия при остановке оборудования.
Задачи на участке
Как разделить промышленные проёмы по назначению
На одном предприятии встречаются несколько типов проёмов. Подбор каждого типа ведут отдельно, вместо назначения одной модели на весь объект.
Между цехом и складом
Для внутреннего маршрута важно вовремя открыть проход перед грузом и закрыть его после техники. Исходными данными служат габариты, поток и условия воздуха.

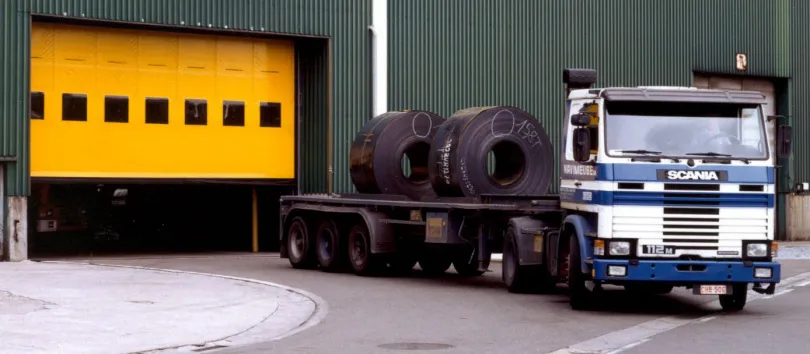

Внешний въезд или отгрузка
На фасаде проверяют ветровую нагрузку, воздействие осадков и температуру. Охранное закрытие здания в нерабочие часы рассматривают как отдельную функцию.
Морозильный участок
Отрицательная температура, влага и обмерзание требуют специализированного решения. Для этого применения рассматривают M2 Freezer с соответствующими опциями.
Перемещение крупных изделий
Размер прохода проверяют по грузу на транспорте и траектории поворота. Для больших проёмов рассматривают серии M3, сверяя допустимый размер вместе с нагрузкой воздуха.
Перед установкой
Требования к промышленному проёму
Для подбора описывают механические условия и производственный процесс. Названия "промышленные" или "для завода" не заменяют эти данные.
Монтаж и крепление
Измеряют проём и свободное пространство вокруг него. Указывают материал стены, ближайшие коммуникации и возможные ограничения крепления.
Воздействие среды
Нужны температура, влажность, ветер или перепад давления. Химические вещества и специальный технологический режим требуют отдельной проверки материалов и исполнения.
Транспорт и люди
Проверяют габариты груза и пути персонала. Защитные устройства дополняют организацию движения; их расположение согласуют с маршрутом участка.
Нагрузка и простой
Описывают пиковое движение, сменность и окна обслуживания. Если закрытие проёма останавливает линию, заранее обсуждают порядок работы во время сервиса.
Устройство и цикл
Как промышленные ворота разделяют участки
Рулонное полотно открывает проход вверх и закрывает его после завершения движения. В сериях M2 и M3 Push-Pull управляет полотном в обоих направлениях.
Согласованная команда
Открытие запускают по кнопке, датчику или согласованному сигналу процесса. Выбор команды зависит от транспорта и контроля доступа к участку.
Проверка свободного проёма
Защиту выбирают и размещают по реальному проходу груза. Выступающие части техники и остановки внутри проёма должны входить в сценарий.
Закрытие границы зон
После проезда полотно возвращается вниз с заданной задержкой. Настройку проверяют вместе с вентиляцией и характером движения, чтобы проём не оставался постоянно открытым.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как составить заявку на промышленный объект
Если на предприятии несколько проёмов, данные удобнее собрать в ведомость. Она показывает, какие ворота можно объединить в одну группу, а какие требуют отдельной проверки.
Назначение каждого проёма
Для каждой позиции записывают, какие зоны она соединяет и какую функцию выполняет. Наружный въезд и границу морозильной камеры выделяют отдельно.
Размеры и монтажная зона
Фотографии и замеры показывают место для рамы, привода и управления. На плане отмечают оборудование, которое может мешать установке или обслуживанию.
Общие связи оборудования
Перечисляют конвейер, доковое оборудование, соседние ворота и систему доступа. Для связанных устройств нужна согласованная логика до заказа.
Выбор исполнения
Сравнение промышленных скоростных ворот Dynaco
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутреннее разделение участков | Проём с повышенной ветровой нагрузкой | Выезд на наружный контур здания | Граница морозильной зоны | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Пример больших ворот на производстве
Крупногабаритные изделия
Производство крупногабаритных изделий. Dynaco больших размеров
M3 Compact установлены на производстве крупногабаритных изделий. Пример показывает применение большой внутренней модели в промышленном транспортном проезде.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о выборе промышленных ворот
Разные среды, функции здания и данные для нескольких проёмов.
Есть ли универсальные ворота для всего предприятия?
Выбор одной модели возможен только для проёмов с подходящими условиями. Внутренний проезд, наружный фасад и морозильная камера имеют разные нагрузки. Даже на одном объекте размеры, автоматика и исполнение могут отличаться.
Что важнее для подбора: отрасль или условия проёма?
Условия проёма и проходящий через него поток дают исходные параметры. Отрасль помогает понять технологическую задачу, но не определяет ветер, температуру или размер. Подбор начинают с конкретной границы помещений.
Можно ли заменить секционные ворота скоростными?
Зависит от функции существующих ворот. Если они обеспечивают закрытие здания, теплоизоляцию в нерабочее время или контроль доступа, эти требования проверяют отдельно. В ряде проектов скоростное полотно работает вместе с другим закрытием.
Подойдут ли обычные промышленные ворота для морозильной камеры?
Для отрицательной температуры рассматривают специализированную M2 Freezer. Нужно проверить влажность, частоту проходов и риск обмерзания. Обычную внутреннюю модель нельзя считать равноценной заменой по общему названию "промышленные".
Защищают ли ворота от всей пыли и запахов?
Закрытый проём ограничивает обмен воздухом, но результат зависит от источников загрязнений, давления и времени открытия. Вытяжку и вентиляцию подбирают для процесса отдельно. Полное исключение переноса загрязнений без этих данных не заявлено.
Как подобрать сразу несколько ворот для завода?
Составляют ведомость проёмов с размерами, назначением, средой и потоком. Затем выделяют одинаковые условия и специальные позиции. Так можно согласовать общие требования к управлению, сохранив нужное исполнение каждой границы.
Обсудим ваш объект
Подбор промышленных ворот по ведомости проёмов
По плану предприятия и условиям каждой позиции подготовим подбор моделей. В предложении укажем монтажные данные, управление и параметры, которые нужно подтвердить отдельно.
Что пригодится для первого обсуждения
- Назначение и размеры каждого проёма
- Среда и пиковый производственный поток
- Связи с линиями и функции закрытия здания
