Автоматическое открывание для погрузчиков
Датчик подаёт команду заранее, чтобы ворота открылись к подъезду погрузчика. Зону срабатывания и задержку перед закрыванием настраивают под скорость движения и длину груза.
Работаем по всей России с 2008 года
Сферы применения ворот
Скоростные складские ворота Dynaco
Промышленные подъёмные ворота Dynaco разделяют зоны склада и сокращают время открытого проёма при движении погрузчиков. Вы можете заказать исполнение для внутреннего проезда или въезда с улицы. Для широкого транспортного проёма подберём отдельную модель. Надёжные ворота для склада выбираем по числу проездов за смену и нагрузке в часы пик. Перед тем как заказать оборудование, сообщите специалисту компании размеры проёма, желаемый цвет полотна и пожелания к автоматике.
Внутри и снаружиВорота для внутренних и наружных проёмов
Под вашу задачуНастроим ворота под технику и маршруты
Подходящие решения
Модели скоростных складских ворот Dynaco
Внутренние проёмы

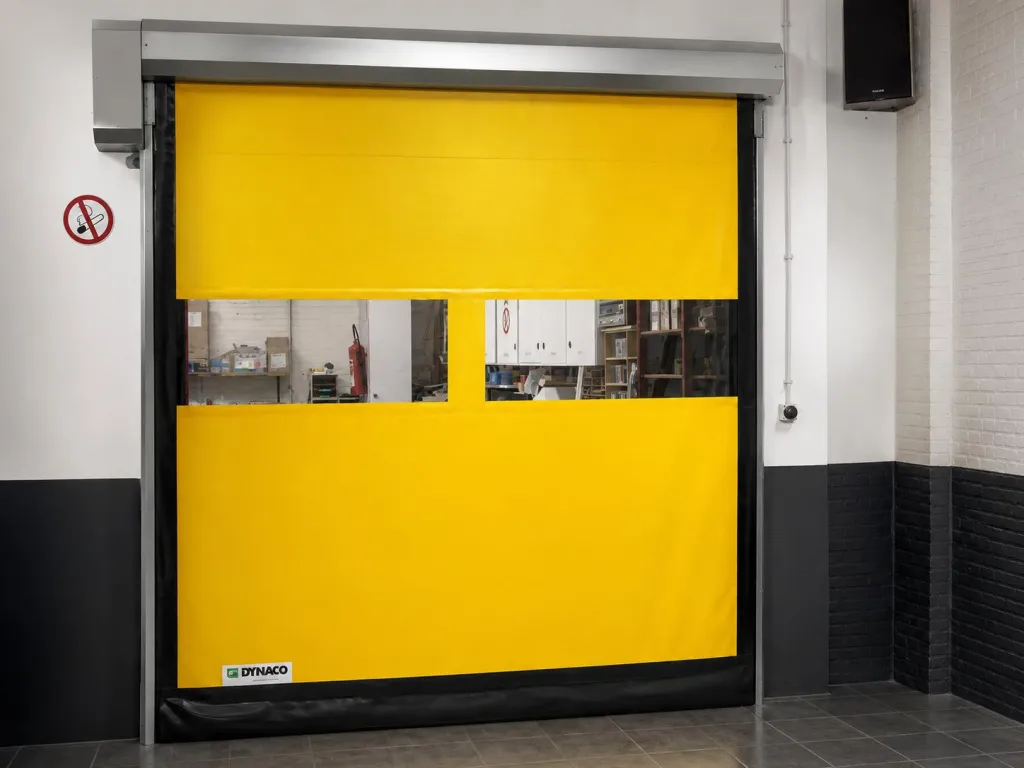

M2 Compact
Между складскими зонами
Проёмы с ветровой нагрузкой

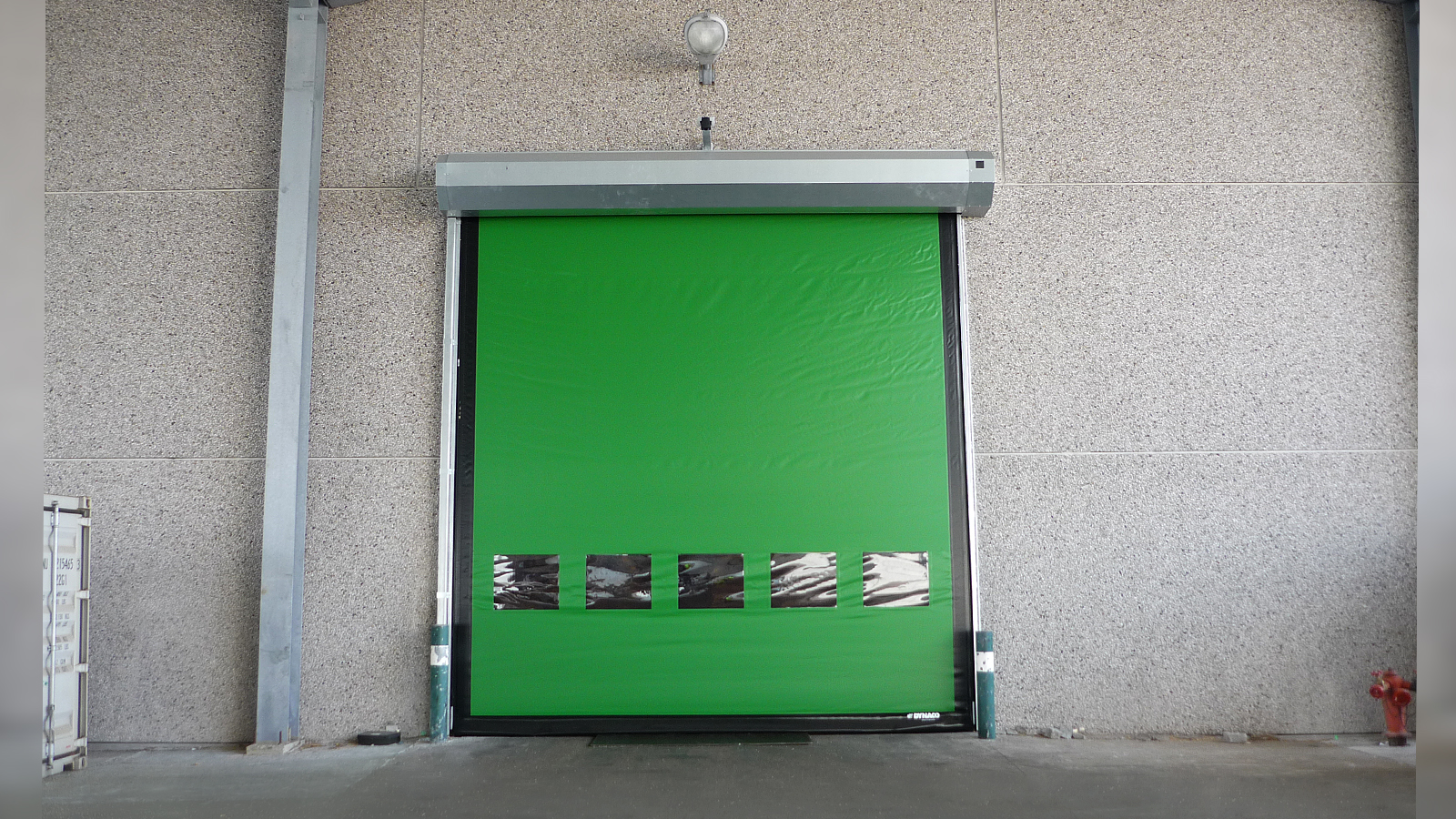

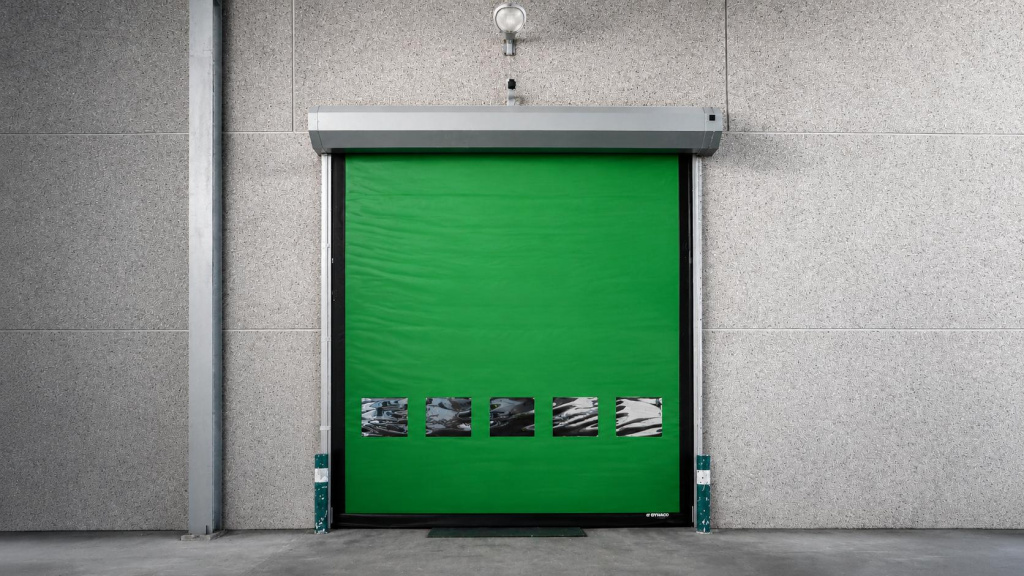

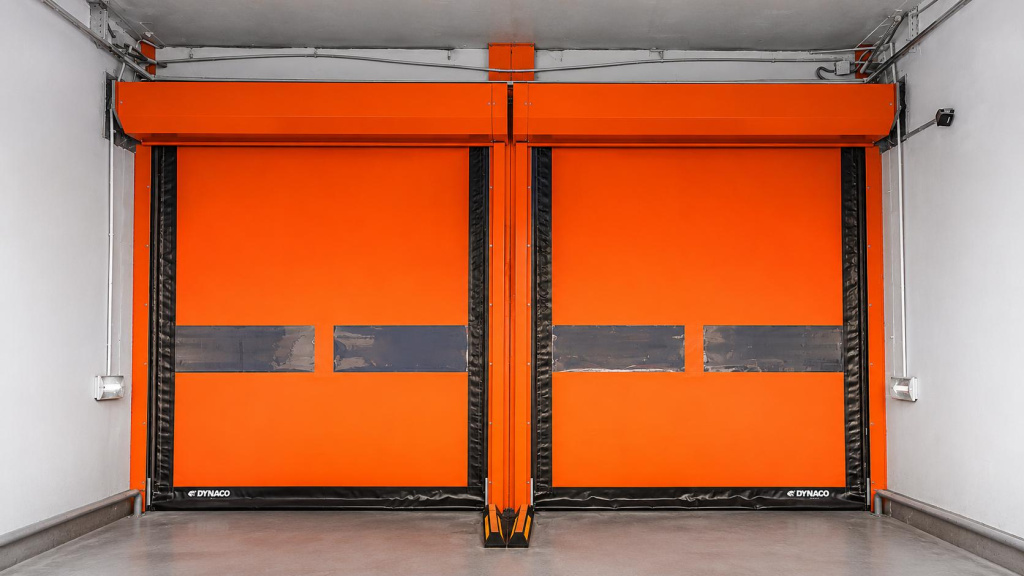

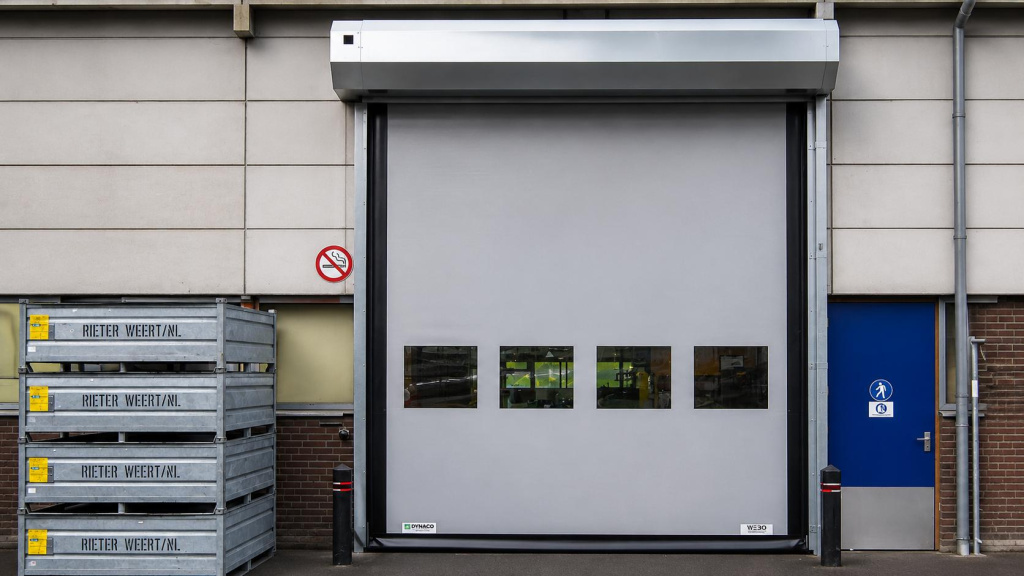

M2 Power
Проём с ветровой нагрузкой
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Большие внутренние проёмы
M3 Compact
Широкий проём внутри здания
Большие проёмы с ветровой нагрузкой

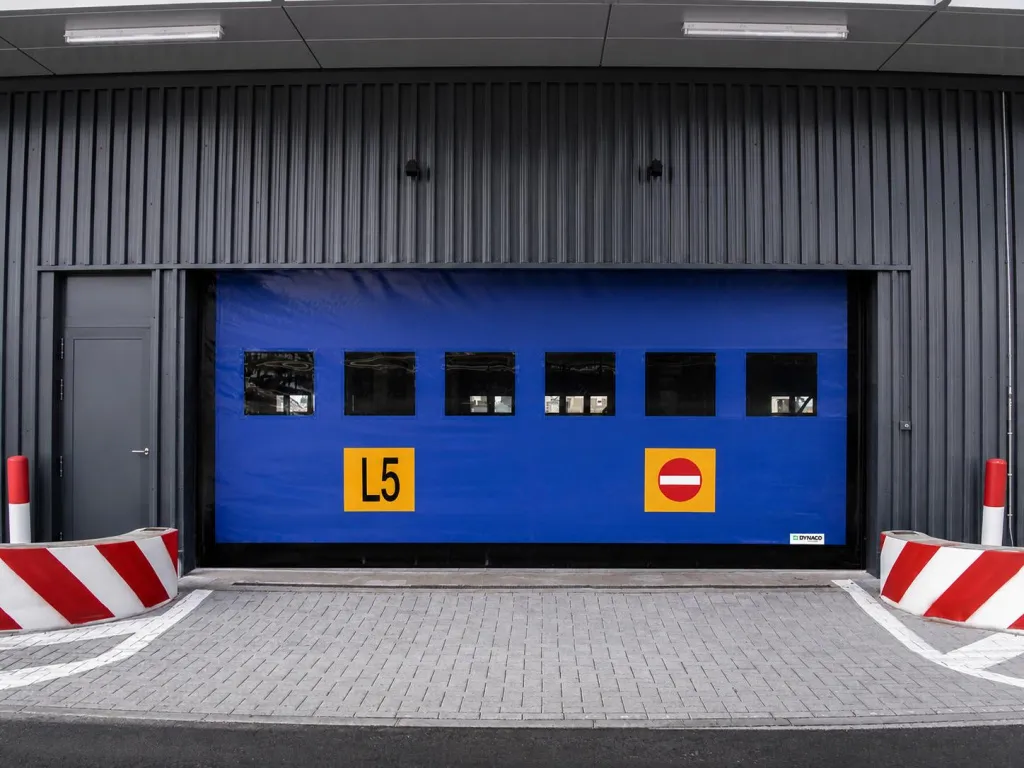

M3 Power
Большой проём с ветровой нагрузкой
Нет моделей с указанными параметрами
Измените фильтры или передайте размеры проёма специалисту.
Перейти к расчёту воротРезультат для объекта
Преимущества скоростных ворот на складе
Промышленные ворота открываются по сигналу датчика и закрываются после проезда. Надёжные датчики настраиваем по скорости подъезда и длине груза, затем проверяем при проезде техники. Если промышленные помещения разделены на зоны, цвет полотна можно согласовать с разметкой.
Разделение зон хранения
Закрытый проём уменьшает обмен воздухом между помещениями. Эффект зависит от разницы температур, вентиляции и того, сколько времени ворота остаются открытыми.
Возврат выбитого полотна
Если техника выбила гибкое полотно из направляющих, оно может вернуться в них при следующем цикле. Такой возврат сокращает простой, если воздействие не превысило допустимые для модели пределы, а полотно и конструкция не повреждены.
Задачи на участке
Где устанавливают ворота в логистическом центре
Промышленные складские ворота устанавливают между зонами хранения и комплектации, в наружных проездах и перед холодными зонами. Ширина прохода, ветер и температура определяют, какое исполнение подойдёт. Цвет полотна можно согласовать с разметкой зон склада.
Хранение → комплектация
Внутренние скоростные ворота разделяют промышленные помещения, где различаются температура и уровень запылённости. Для частого движения погрузчиков подойдёт M2 Compact, если размеры и условия проёма соответствуют документации модели.
Склад → улица

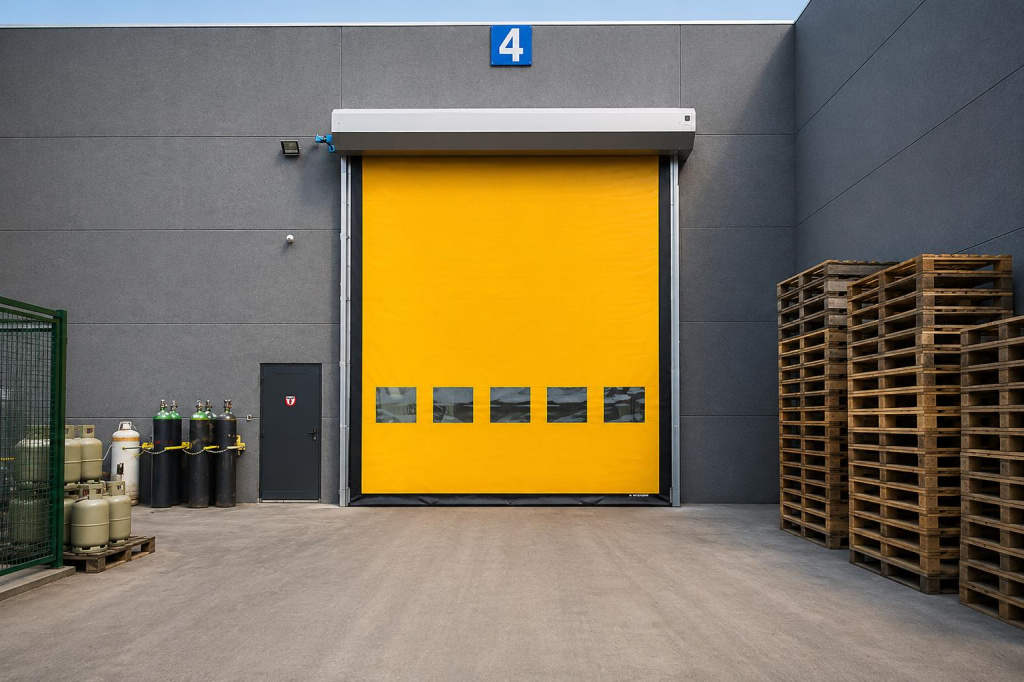

Для въезда с улицы подбираем ворота M2 Power с учётом ветра, осадков и расположения проёма на фасаде. Запирание здания предусматриваем отдельно.
Широкий транспортный проезд

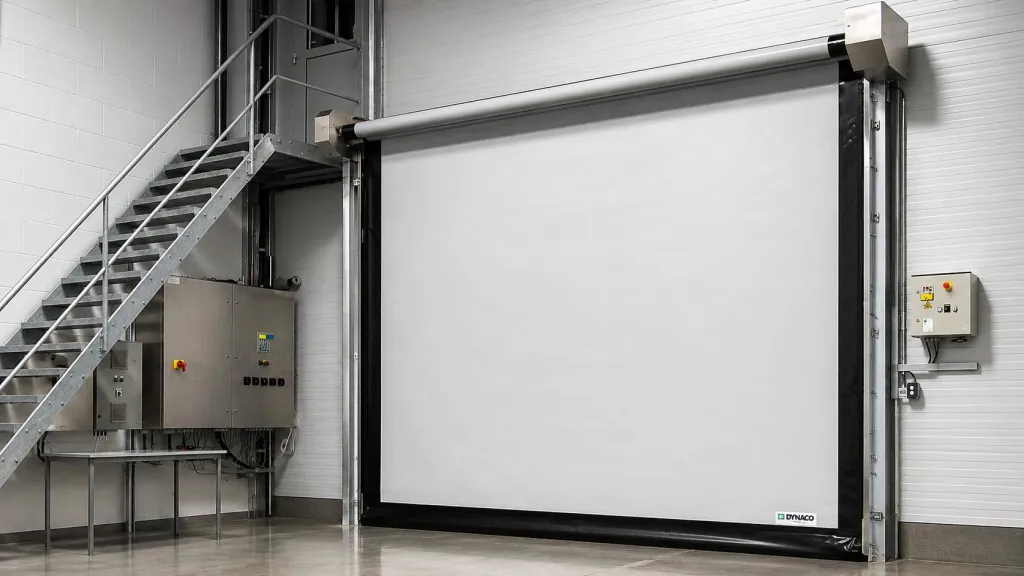

Для крупногабаритных грузов и широких внутренних проёмов подходит M3 Compact. До заказа проверяем размеры, крепления и свободное место над проёмом.
Склад → морозильная зона

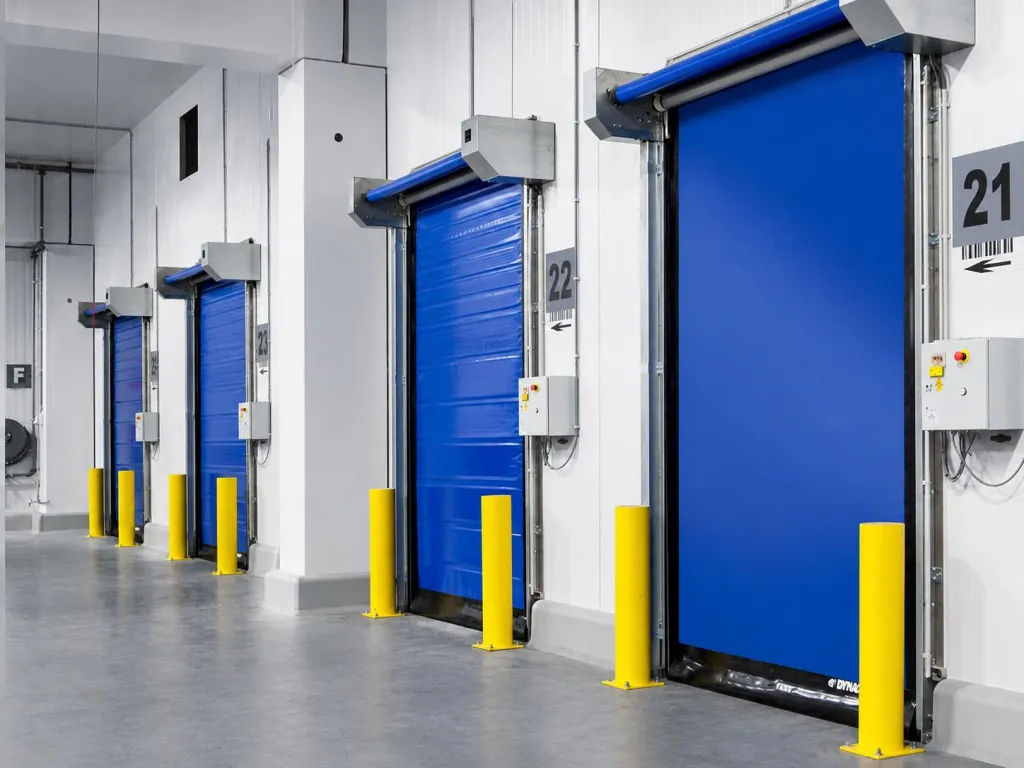

Для морозильной камеры предназначены ворота M2 Freezer. При подборе проверяем температуру, влажность и риск обмерзания.
Перед установкой
Требования к складскому проёму и движению техники
Установка начинается с замера проёма: проверяем стены и место для привода. Промышленные ворота подбираем по числу проездов и нагрузке в часы пик. Чтобы монтаж не остановил отгрузки, заранее определяем, как освободить проём и сохранить доступ к коммуникациям. Монтаж и пусконаладку согласуем с графиком склада.
Габариты и крепление
Для подбора нужны ширина и высота проёма, материал стен и свободное место по бокам и сверху. Проверяем, не мешают ли коммуникации и доковое оборудование. Перед тем как начнётся установка, проверяем основание и крепления по документации модели.
Транспорт и пешеходы
Учитываем вилы, выступающий груз, высоту мачты и пересечение маршрутов. По этим данным выбираем датчики открытия и защиты и настраиваем зоны их срабатывания.
Воздух и температура
Проверяем температуру с обеих сторон проёма, сквозняки и перепад давления. Наружные ворота подбираем по ветровой нагрузке на фасаде.
Режим работы
Считаем проезды в часы пик и число смен. Монтаж согласуем с графиком отгрузок, чтобы освободить проём на время работ. До запуска уточняем, как обслуживать систему и что делать при отключении питания.
Устройство и цикл
Как ворота работают на складе
Промышленные скоростные ворота поднимают полотно над проходом. В сериях M2 и M3 механизм Push-Pull перемещает полотно при открывании и закрывании. Управление настраиваем под движение техники; монтаж завершаем проверкой команд и защитных устройств.
Сигнал на открытие
Кнопка, радар или другое выбранное устройство даёт команду открыть ворота. Датчики подбирают с учётом направления движения и помех в соседних проходах.
Проезд через проём
Защитные устройства из выбранной комплектации обнаруживают препятствия в проёме. Они дополняют разметку и правила движения, но не заменяют их.
Закрывание после проезда
Когда проход свободен, ворота закрываются с заданной задержкой. При настройке учитываем интервалы между машинами и то, как быстро скоростной привод опускает полотно.
Основные узлы
Устройство ворот Dynaco
Промышленные ворота Dynaco состоят из привода, направляющих, гибкого полотна и защитных устройств. Жёсткие панели в конструкции этих ворот не используют. Ниже показаны узлы разных серий. Цвет полотна, опции и состав узлов уточняем по документации каждой серии.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- При открытии полотно наматывается на верхний вал. Двигатель и передачу выбирают под серию, размеры и условия работы.
- Что даёт в эксплуатации
- Для движения полотна не нужно место вдоль стены или под потолком.
Блок управления
- Назначение
- Управляет приводом по командам открытия и сигналам защитных устройств.
- Описание
- В блоке задают цикл работы и задержку перед закрыванием. Тип контроллера, доступные входы и функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет настроить открывание ворот и задержку закрывания под маршрут техники.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна при движении.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотный контакт полотна с направляющей помогает уменьшить обмен воздухом между зонами.
Направляющие M2 Freezer с обогревом
- Назначение
- Направляют полотно в проёме морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. При настройке обогрева учитывают температуру и влажность на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проездами техники и проходами персонала.
- Описание
- Полотно разделяет соседние зоны. Материал и исполнение подбираем с учётом температуры и условий работы. Цвет и расположение прозрачных участков выбирают до заказа. Защитные устройства нужны даже при эластичном полотне.
- Что даёт в эксплуатации
- При допустимом для модели воздействии полотно может выскочить из направляющих и вернуться в них при следующем цикле, если оно и конструкция остались целыми.
Защитные устройства
- Назначение
- Обнаруживают препятствия на пути полотна.
- Описание
- В комплектацию могут входить фотоэлектрический барьер и датчик нижнего края. Состав защиты подбираем по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал об обнаруженном препятствии. Реакция ворот зависит от модели и настроек.
Устройства подачи команды
- Назначение
- Подают команду, по которой ворота открываются перед проходом человека или проездом транспорта.
- Описание
- Кнопку, радар, петлю или другое устройство выбираем под маршрут техники. Совместимость устройства со входами контроллера проверяем по документации блока управления.
- Что даёт в эксплуатации
- Помогают открыть проём к подъезду техники и сократить остановки.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и расположение прозрачных участков зависят от исполнения полотна. Они улучшают обзор, но не заменяют защитные устройства.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Это опция для морозильного исполнения. Скорость и другие параметры ворот проверяют для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу. Нужна ли эта опция, зависит от режима работы камеры.
Чтобы заказать ворота, уточните комплектацию: опции, защитные устройства и цвет полотна. Надёжные датчики подбираем под вашу технику и проверяем вместе с приводом после монтажа. Документация ворот Dynaco
Данные для проекта
Что подготовить для подбора складских ворот
Чтобы подобрать промышленные ворота, пришлите схему участка и снимки проёма с обеих сторон. Нужны ширина, высота и желаемый цвет полотна. На плане отметьте коммуникации и соседнее оборудование. Установка возможна, если по бокам и над проёмом достаточно места для выбранной модели. Это проверяем по схеме, а монтаж согласуем с графиком отгрузок.
Покажите обе стороны проёма
Снимите стены, потолок и ближайшее оборудование. На плане отметьте подъезд техники, пешеходную дорожку и место для блока управления. Если для зон нужен разный цвет полотна, подпишите его у каждого проёма.
Укажите габариты груза и техники
Укажите габариты самого крупного груза, высоту техники и число проездов в часы пик. По этим данным проверяем габариты проёма и настраиваем автоматику.
Укажите, с чем должны работать ворота
Сообщите о доклевеллере (уравнительной платформе у погрузочного дока), конвейере, шлюзе или вторых воротах. До монтажа согласуем, в какой последовательности они будут работать и какими сигналами обмениваться.
Выбор исполнения
Сравнение скоростных складских ворот Dynaco
В таблице — промышленные ворота Dynaco для внутренних проёмов, въезда с улицы и холодных зон. Подъёмные модели различаются размерами и условиями работы; цена зависит от исполнения и опций.
| Критерий | M2 Compact | M2 Power | M2 Freezer | M3 Compact | M3 Power |
|---|---|---|---|---|---|
| Назначение в этой сфере | Между складскими зонами | Проём с ветровой нагрузкой | Граница холодильной или морозильной камеры | Широкий проём внутри здания | Большой проём с ветровой нагрузкой |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 4 500 | 11 000 | 9 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
ПВХ-полотно Dynaco гибкое, а сэндвич-панели образуют жёсткую створку. Скоростные промышленные ворота с ПВХ-полотном сокращают время открытого прохода при частом движении. При сравнении с конструкциями из сэндвич-панелей проверьте теплоизоляцию и запирание. На эти характеристики влияют панели, уплотнения и замки.
Если склад разделён на зоны, разный цвет полотна помогает различать проёмы. Например, один цвет можно закрепить за зоной хранения, другой — за участком комплектации. Для замены укажите прежний цвет и приложите снимок полотна; доступность оттенка проверим по выбранной серии. Чтобы заказать ворота, перечислите размеры, автоматику, прозрачные участки и нужный цвет. Если планируете заказать несколько комплектов, распределите их по проёмам на схеме.
На действующих объектах
Складские объекты с воротами Dynaco
Разделение складских зон
Распределительный центр "Верный"
Промышленные ворота разделяют зоны хранения в распределительном центре компании "Верный". На странице проекта можно посмотреть фотографии проёмов и прочитать об условиях работы. Если хотите заказать надёжные ворота для своего склада, сообщите размеры техники и число проездов в часы пик: по ним подберём модель и автоматику.
Подробнее
Холодовая логистика
"Форт Транс Логистика"
На объекте "Форт Транс Логистика" установлены ворота M2 Freezer. Эта модель рассчитана на промышленные морозильные камеры. В описании проекта перечислены выбранные опции для работы при минусовой температуре.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах для склада
Выбор модели, цена, монтаж и условия заказа для складского объекта.
Какие ворота выбрать для склада с погрузчиками?
Для внутреннего проезда с погрузчиками рекомендуем M2 Compact, для широкого проёма — M3 Compact. При ветровой нагрузке подбираем M2 Power или другое наружное исполнение. Размеры, маршруты и температуру проверяем для каждого проёма; автоматику настраиваем под поток техники в часы пик.
Можно ли поставить одни ворота между складом и улицей?
Для этого нужно наружное исполнение, рассчитанное на ветровую нагрузку в проёме. При частом движении техники скоростной привод сокращает время открытого проёма. Запирание здания, утепление в нерабочие часы и защиту от осадков предусматриваем отдельно.
Откроются ли ворота автоматически перед погрузчиком?
Да, с подходящей автоматикой. Датчик открытия подбираем под технику и планировку, затем настраиваем направление и зону срабатывания. Он должен обнаружить погрузчик заранее, чтобы ворота открылись до подъезда к проёму, и не реагировать на движение в соседних проходах.
Помогут ли ворота снизить затраты на отопление?
Закрытый проём ограничивает обмен воздухом и снижает нагрузку на отопление. Экономию рассчитывают по размерам проёма, разнице температур, вентиляции, числу проездов и тому, как долго проём остаётся открытым.
Что будет, если техника заденет полотно?
Если полотно выскочило из направляющих после допустимого для модели удара, механизм самовосстановления может вернуть его при следующем цикле. Это возможно, только если полотно и конструкция остались целыми. После контакта с техникой проверьте состояние ворот по инструкции; при разрыве полотна или повреждении рамы обратитесь в сервис.
Можно ли использовать M2 Compact в морозильной камере?
Для морозильной камеры нужна M2 Freezer — модель для низких температур с обогревом направляющих. M2 Compact предназначена для обычных внутренних помещений. При подборе учитываем температуру, влажность и частоту проходов.
Как заказать промышленные ворота?
Чтобы заказать расчёт, передайте размеры и снимки проёма, опишите движение техники. Цена зависит от модели, автоматики, опций и состава работ. Проверьте, включены ли монтаж конструкции и установка автоматики, какой выбран цвет и как подготовить проём.
Можно ли заказать другой цвет полотна?
Да, если необходимый цвет доступен для выбранной серии и исполнения. Перед тем как заказать ворота, укажите вариант полотна и расположение прозрачных участков, если они предусмотрены комплектацией.
Что включает гарантия и кто выполняет монтаж?
Гарантия действует на условиях, указанных в документах на поставку. До подписания заказа уточните её срок и порядок обслуживания у специалиста компании. Выясните, кто выполнит работы и как подготовить проём.
Обсудим ваш объект
Заказать ворота для вашего склада
Чтобы заказать промышленные ворота, передайте размеры и схему движения техники специалисту компании. Проверьте предложение: какая указана цена для выбранного исполнения, что включает монтаж и на каких условиях действует гарантия. Если хотите заказать установку вместе с оборудованием, включите её в расчёт. Перед тем как заказать доставку, уточните, кто в вашей компании подготовит проём и обеспечит доступ на объект.
Что пригодится для первого обсуждения
- Размеры и снимки проёма, выбранный цвет
- Тип техники и габариты груза
- Температура, ветер и режим работы
