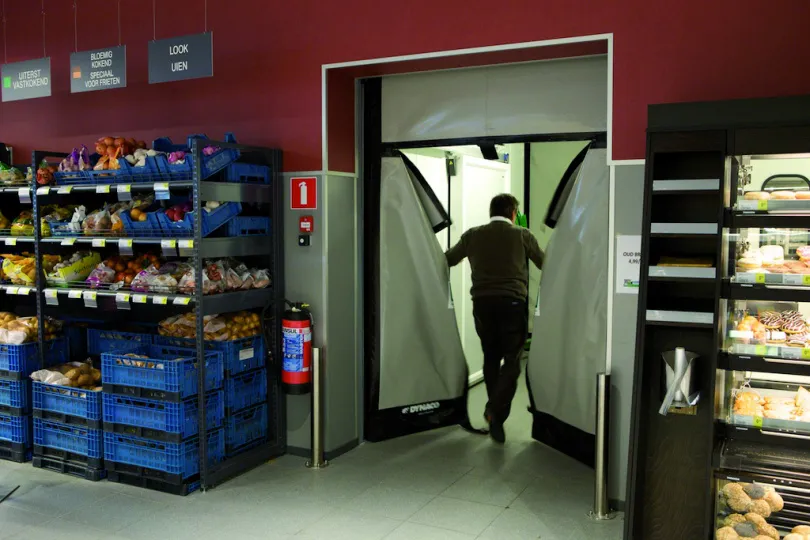

Специальный способ раскрытия полотна подтверждают для конкретной поставки. Наличие похожей модели на объекте или функции самовосстановления не заменяет такого подтверждения.
Работаем по всей России с 2008 года
Сферы применения ворот
Скоростные ворота Dynaco с аварийным открыванием
Аварийное открывание скоростных ворот Dynaco обсуждают как отдельную функцию конкретного исполнения. Обычные M2 Compact или D-311 нельзя считать воротами с выходом для персонала по названию серии. Способ открытия без питания и отдельный согласованный проход определяют при проектировании участка.
Отдельное исполнениеФункция подтверждается документацией и заказом
Сценарий без питанияПроход персонала согласуют заранее
Подходящие решения
Модели ворот Dynaco с аварийным открыванием
Внутренние проёмы

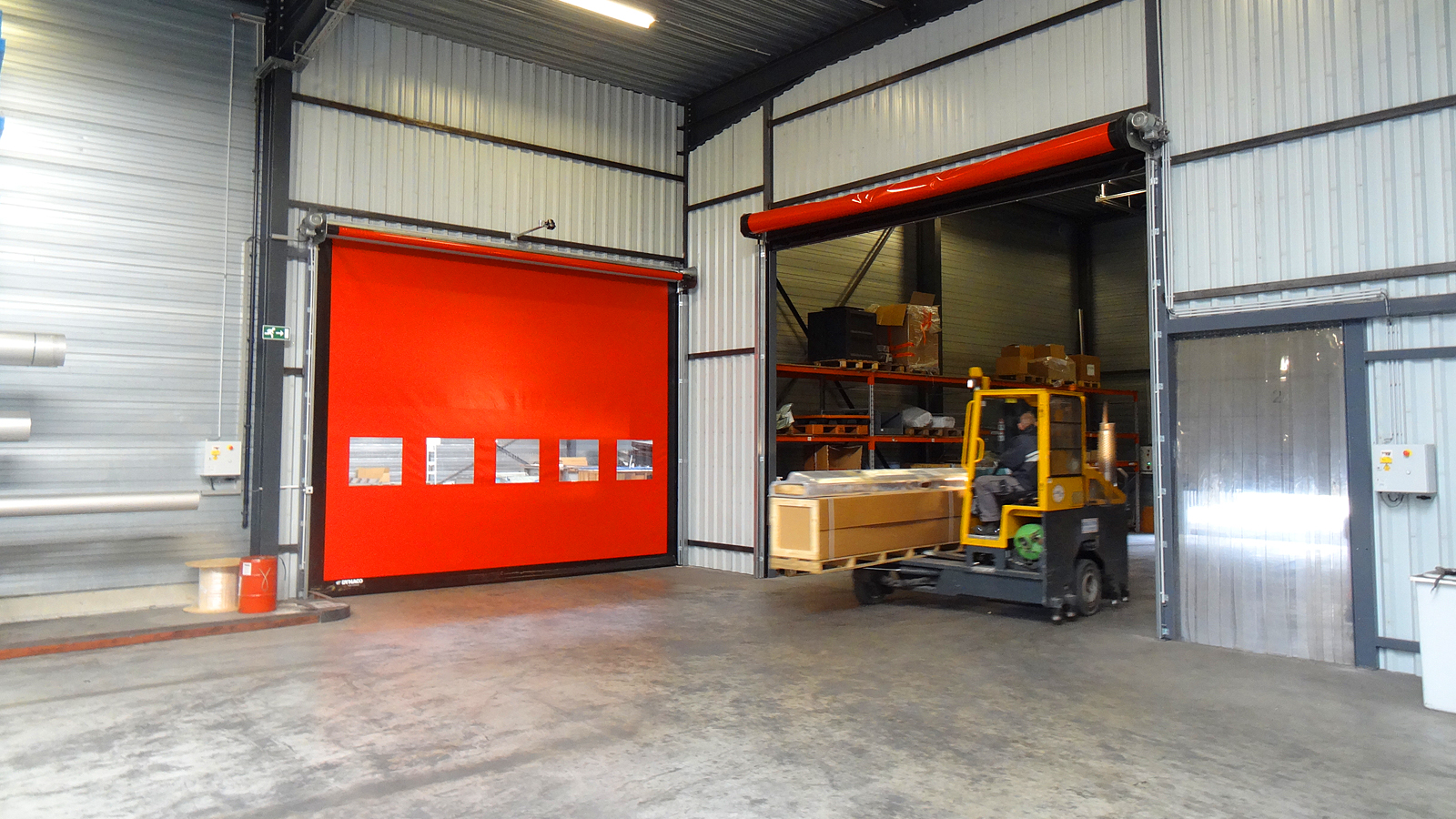

M2 Compact
Внутренний транспортный проём
Внутренние технологические проходы

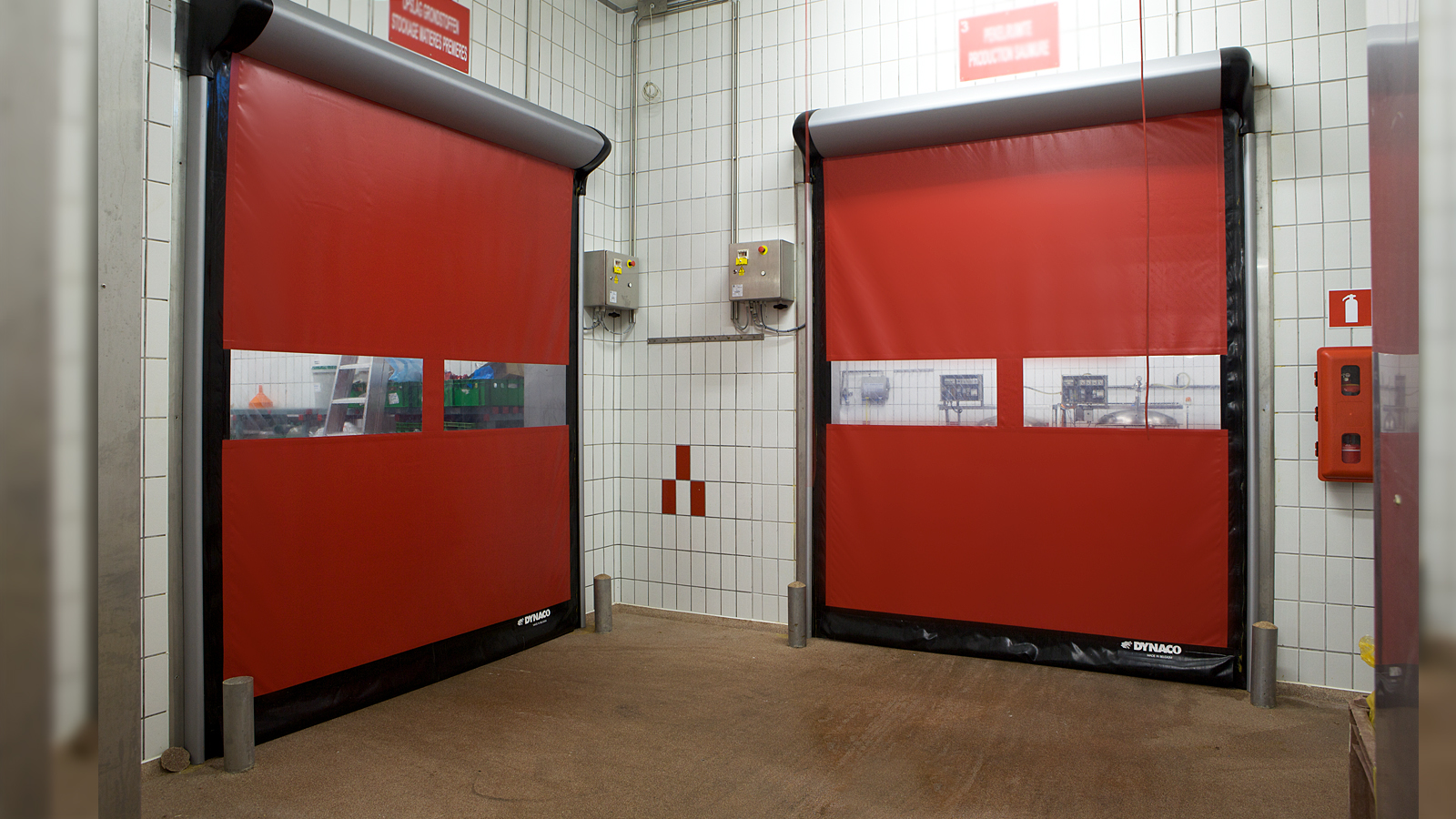

D-311 LF / LF HS
Внутренний проём в торговой или рабочей зоне
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Как организовать проход при остановке ворот
При остановке привода персонал использует заранее согласованный проход. Для выбора решения проверяют специальное исполнение ворот, доступность отдельной двери и план участка.
Порядок действий без электричества
В проекте определяют действия при потере питания и расположение органов управления. Порядок работы берут из инструкции конкретного исполнения и согласуют с доступным путём персонала.
Проход отделён от транспортного цикла
Отдельную дверь или другое согласованное решение для персонала можно предусмотреть рядом с транспортными воротами. Его расположение проверяют по маршруту людей и мебели или оборудованию у проёма.
Задачи на участке
Когда требуется проверить аварийное открывание
Проверка нужна там, где закрытые скоростные ворота меняют доступ между участками. Она охватывает неисправность привода, отключение питания и восстановление работы.
Потеря питания при закрытом полотне
Персонал не может рассчитывать на штатную кнопку открытия. Проект должен описывать доступный проход и способ работы с воротами по инструкции.
Остановка привода или управления
При неисправности путь людей согласуют отдельно от ремонта ворот. Возможность выбить гибкое полотно при контакте транспорта не описывает порядок действий персонала.
Закрытый внутренний транспортный проезд
Рядом с воротами рассматривают отдельный проход, если он предусмотрен планировкой участка. Дверь, маршруты и доступ к ним согласуют до монтажа.
Повторный запуск после раскрытия
После использования специальной функции проверяют состояние полотна и направляющих. Порядок восстановления и разрешение на пуск берут из документации исполнения.
Перед установкой
Что подтвердить для специального исполнения ворот
Для этого применения техническое подтверждение важнее общего описания серии. Подбор должен связать изделие, план проходов и инструкцию эксплуатации.
Назначение функции
В документации должно быть описано, для чего предназначено специальное раскрытие полотна. Обычная аварийная остановка привода выполняет другую задачу.
Доступность прохода
Проверяют путь людей с обеих сторон, расположение отдельной двери и отсутствие препятствий. Раскладка склада или парковка техники не должны перекрывать согласованный маршрут.
Действия при обесточивании
Уточняют, что происходит с полотном, доступен ли предусмотренный способ открытия и кто имеет к нему доступ. Общее наличие электропривода не даёт ответа на эти вопросы.
Возврат в рабочий режим
Нужен порядок осмотра, восстановления и проверки защитных устройств. Таймер автоматического закрывания нельзя запускать до подтверждения исправности после использования функции.
Устройство и цикл
Как разделить штатное управление и аварийные действия
В обычной работе привод открывает и закрывает полотно по командам автоматики. Для аварийного сценария используют только способ, который предусмотрен документацией конкретных ворот.
Штатное открывание
Кнопка или датчик управляют транспортным циклом при исправной системе. Эти средства не подтверждают возможность пройти через закрытые ворота без питания.
Действия при остановке
Специальное исполнение может предусматривать отдельный способ раскрытия; его наличие и условия применения нужно подтвердить. Для обычных ворот произвольное усилие на полотно недопустимо описывать как штатный выход.
Осмотр перед запуском
После аварийного действия проверяют полотно, направляющие и защиту. Самовосстановление после выбивания и восстановление после специального раскрытия нельзя считать одной функцией без подтверждения.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Данные для согласования аварийного сценария
В заявке нужен конкретный вопрос: что должно происходить, когда воротами нельзя пользоваться штатно. По нему проверяют изделие и проход рядом с ним.
План движения людей
Отмечают помещения по обе стороны, транспортный маршрут и отдельные двери. Фотографии показывают доступ к проёму при обычной расстановке оборудования.
Требуемая функция и документация
Если нужен проход через специальное полотно, это указывают прямо. До заказа запрашивают описание исполнения и подтверждение того, что функция предназначена для такого применения.
Условия остановки и возобновления работы
Перечисляют потерю питания, неисправность привода и другие предусмотренные проектом состояния. Для каждого согласуют путь персонала, порядок действий и последующий запуск.
Выбор исполнения
Сравнение ворот Dynaco с аварийным открыванием
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | D-311 LF / LF HS | D-311 Cleanroom |
|---|---|---|---|
| Назначение в этой сфере | Внутренний транспортный проём | Внутренний проём в торговой или рабочей зоне | Граница помещения с требованиями к воздуху |
| Применение | Внутреннее | Внутреннее | Внутреннее |
| Максимальная ширина проёма, мм | 5 500 | 4 000 | 4 000 |
| Максимальная высота проёма, мм | 5 500 | 4 000 | 4 000 |
| Исполнение | Стандартное | Стандартное | Для чистых помещений |
| Привод | Push-Pull | Gravity Drive | Gravity Drive |
Таблицу можно прокрутить по горизонтали.
Что уточняют перед заказом
Вопросы об аварийном открывании ворот
Различия между остановкой привода, раскрытием полотна и отдельным выходом.
Есть ли аварийный выход в стандартных M2 Compact?
По названию базовой серии это подтвердить нельзя. Нужны документация и комплектация конкретного исполнения с описанием функции. Если проход персонала нужен при закрытых воротах, это требование включают в заявку до заказа.
Заменяют ли скоростные ворота эвакуационную дверь?
Такую замену эта страница не подтверждает. Отдельный путь персонала и роль специального исполнения согласуют в проекте. Обычные транспортные ворота, даже с гибким полотном и датчиками, нельзя автоматически считать выходом для людей.
Можно ли открыть ворота, просто нажав на полотно?
Только если конкретное специальное исполнение предусматривает такой способ и он описан в инструкции. Усилие, зона нажатия и порядок действий не переносят из рекламы или другой модели. Для обычных ворот такой способ штатным не заявлен.
Чем аварийная остановка отличается от аварийного открывания?
Аварийная остановка прекращает движение привода. Она сама по себе не раскрывает полотно и не делает проход доступным. Аварийное открывание или специальное раскрытие — другая функция, наличие которой требуется проверить отдельно.
Самовосстановление означает, что через ворота можно выйти?
Нет. Самовосстановление относится к возврату полотна в направляющие после выбивания при определённых условиях. Оно не подтверждает назначение полотна для прохода персонала и не описывает действия при обесточивании.
Как вернуть ворота в работу после аварийного действия?
Порядок зависит от исполнения и описан в его инструкции. Перед запуском проверяют состояние полотна, направляющих и защитных устройств. Если есть повреждение или функция не восстанавливается предусмотренным способом, требуется сервис.
