Скоростные ворота Dynaco для интенсивного движения

Скоростные ворота Dynaco для интенсивного движения подбирают по пиковому потоку через конкретный проём. Пропускная способность зависит от открытия, проезда, задержки и закрытия, а также от работы датчиков. Для внутреннего прохода рассматривают M2 Compact; при воздействии ветра проверяют M2 Power или M2 All Weather.

Подобрать воротаПосмотреть модели

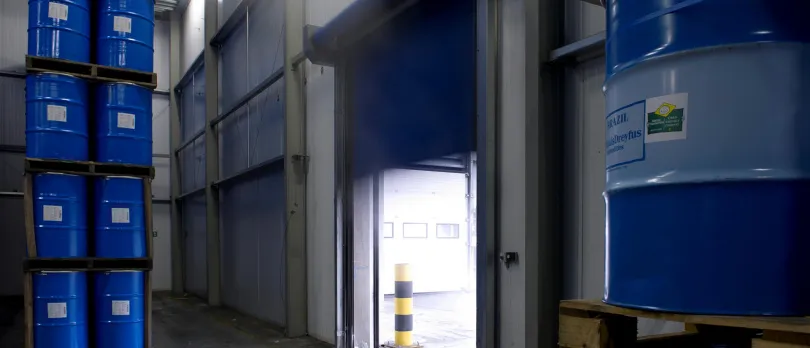

Скоростные ворота Dynaco между складскими участками
Внутренний транспортный проезд с боковыми направляющими
Полный циклУчитываем проезд и задержку вместе со скоростью
Пиковый потокПодбор по напряжённой части смены

Подходящие решения

Модели ворот Dynaco

Результат для объекта

Что помогает воротам работать в плотном потоке

При частых проходах настройка должна открывать ворота вовремя и закрывать их после освобождения проёма. Постоянно открытое полотно теряет функцию разделения зон.

Открытие в нужной точке маршрута

Расположение датчика определяет, успеет ли полотно подняться до подъезда транспорта. Срабатывания от соседней полосы или пешеходной дорожки учитывают при настройке.

Задержка по фактическому проходу

Таймер проверяют на самой длинной технике и медленном грузе. Избыточная задержка оставляет проём открытым между машинами; слишком короткая приводит к повторным остановкам закрывания.

Обслуживание с учётом нагрузки

Счётчик циклов и наблюдение за работой помогают описать реальный режим. График сервиса согласуют с инструкцией и сменами, сохраняя доступ к приводу и направляющим.

Задачи на участке

Какие режимы высокой нагрузки отличаются друг от друга

Высокая нагрузка бывает равномерной или возникает короткими сериями. Среднее число проходов за сутки не показывает, как ворота работают в эти периоды.

Серия погрузчиков между зонами

На внутреннем маршруте ворота пропускают транспорт один за другим. Проверяют расстояние между машинами и то, когда проём успевает вернуться в закрытое положение.

Пик отгрузки в конце смены

Несколько маршрутов сходятся к одному проходу. Подбор учитывает очередь, разворот техники и место ожидания перед датчиком.

Частый наружный въезд

Ветер влияет на полотно и условия срабатывания автоматики. Для такого проёма внутреннюю модель не выбирают только по скорости привода.

Общий поток техники и персонала

Люди и транспорт движутся с разной скоростью. Защиту и команды открытия проверяют по обоим сценариям, а пешеходный маршрут согласуют отдельно.

Перед установкой

Как описать нагрузку на скоростные ворота

Для расчёта нужны проходы по времени и данные о транспорте. Измерение в часы пик даёт больше информации, чем одна суточная цифра.

Количество проходов в пиковый интервал

Указывают длительность пика, интервалы между машинами и сменность. Если ворота уже стоят, полезны записи счётчика и наблюдение за очередью у проёма.

Высота открытия и длина техники

Размер проёма определяет время движения полотна, а длина состава — время проезда. Груз с выступами и медленная тележка требуют отдельного наблюдения.

Лишние и запоздалые срабатывания

Фиксируют, где транспорт даёт команду и что ещё попадает в зону датчика. Открытие от соседнего потока и опоздание команды создают разные проблемы.

Условия обслуживания

Проверяют доступ к элементам и возможность остановить маршрут на сервис. Нагрузка, загрязнение и состояние защитных устройств входят в план эксплуатации.

Для участков с особыми санитарными требованиями при подборе ПВХ-полотна можно рассмотреть антибактериальное покрытие SAFEWAFE. Подробнее о SAFEWAFE

Устройство и цикл

Из каких этапов складывается транспортный цикл

У моделей M2 привод Push-Pull поднимает и опускает полотно. Для плотного потока оценивают всю последовательность — от команды на открытие до закрытия после проезда.

Скоростные ворота Dynaco M2 Compact в помещении
Высокая скорость полотна не гарантирует отсутствие очереди. Узкий подъезд, проверка доступа или встречный поток могут ограничивать пропускную способность сильнее ворот.

Получение команды

Датчик, кнопка или другая согласованная система даёт команду. Реакцию проверяют при подходе с обоих направлений и наличии соседних маршрутов.

Открытие и проезд

Полотно поднимается до нужной высоты, затем транспорт освобождает проход. Система защиты работает в соответствии с комплектацией; длина груза должна учитываться целиком.

Задержка и закрытие

После освобождения проёма таймер завершает цикл. Новая команда во время закрытия меняет последовательность, поэтому такой режим также проверяют при запуске.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Что подготовить для проверки пропускной способности

Для действующего участка полезно короткое наблюдение за воротами в пик. Для нового — схема маршрутов и ожидаемый график движения.

Видео или схема пикового движения

Запись показывает, где машина останавливается, когда приходит команда и что происходит после проезда. На схеме отмечают встречные маршруты и место ожидания.

Время каждого этапа

Фиксируют открытие, проезд, выдержку и закрытие отдельно. Эти замеры показывают, как влияет привод, где автоматика ждёт и сколько времени занимает движение самого груза.

Режим и ограничения участка

Нужны сменность, виды транспорта, ветер или давление и доступные окна сервиса. Если есть контроль доступа, его задержки включают в сценарий.

Обсудить подборДокументация моделей

Выбор исполнения

Как найти причину задержки у ворот

Наблюдения помогают отделить параметры привода от маршрута и управления. Для каждого признака есть свой следующий шаг.

Как найти причину задержки у ворот
КритерийНаблюдениеЧто проверить
Машина ждёт перед закрытым полотномМомент команды относительно подъездаДатчик, место ожидания и высоту открытия
Ворота открываются без проездаСоседний поток попадает в зону обнаруженияНаправление и границы срабатывания
Проём остаётся открытым после машиныДлительность выдержки или постоянную командуТаймер и причины удержания
Полотно часто разворачивается вверхСценарий защиты или новый сигнал при закрытииГруз, датчики и последовательность команд
Очередь сохраняется при открытых воротахОграничение маршрута за проёмомВстречное движение, разворот или контроль доступа

Таблицу можно прокрутить по горизонтали.

При оценке интенсивности используют режим конкретного участка. Паспортное значение скорости или ресурса отдельной модели нельзя превращать в гарантию пропускной способности.

На действующих объектах

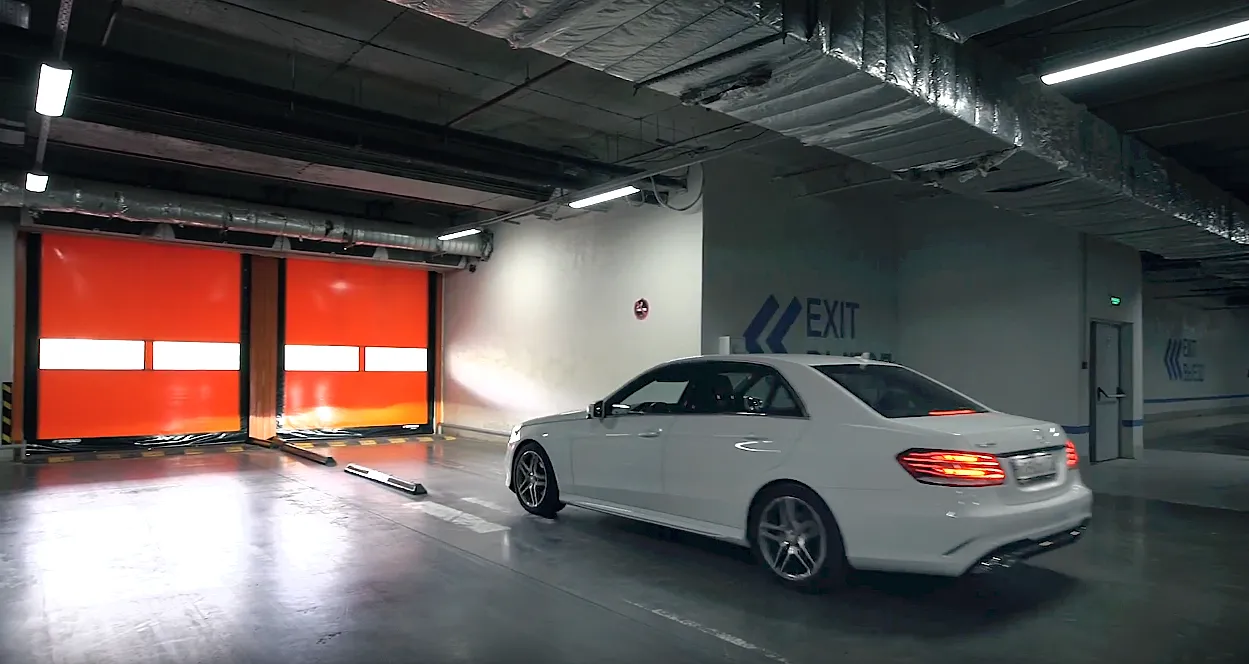

Пример интенсивного проезда на паркинге

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы о воротах при высокой нагрузке

Пиковые проходы, задержки автоматики и план сервиса.

Достаточно ли знать число циклов за сутки?

Для первичного описания нагрузки это полезно, но нужен также пиковый интервал. Одинаковое число проходов может распределяться на всю смену или приходиться на короткую отгрузку. Подбор должен учитывать самый напряжённый режим.

Почему быстрые ворота всё равно задерживают погрузчик?

Причиной может быть поздняя команда, большая высота открытия, очередь за проёмом или контроль доступа. Проверяют последовательность на реальном маршруте. Изменение скорости привода не устраняет задержку, которая возникает до команды или после проезда.

Можно ли уменьшить высоту открытия?

Возможность и способ настройки проверяют для модели и управления. Высоты должно хватать самой высокой технике и грузу. Если через проём проходят разные объекты, сценарии открытия согласуют отдельно и проверяют при вводе.

Как выбрать задержку закрывания?

Её проверяют по длине груза, скорости движения и системе защиты. Задержка должна позволять закончить проход и затем вернуть разделение помещений. Универсальное время без схемы участка не описывает безопасный рабочий сценарий.

Работает ли самовосстановление при любой аварии?

Нет. Возврат полотна относится к выбиванию из направляющих при условиях, указанных для модели. Разрыв ткани, повреждение направляющих или привода требуют осмотра и сервиса. Самовосстановление не отменяет проверки после контакта.

Как часто обслуживать ворота при плотном потоке?

График берут из инструкции выбранного исполнения и согласуют с режимом участка. При планировании учитывают число циклов, загрязнение и доступ к узлам. Фиксированный интервал для всех моделей и условий на этой странице не заявлен.

Обсудим ваш объект

Подбор ворот по пиковому потоку

По графику проходов и схеме участка подготовим предложение с моделью и управлением. Для действующего проёма отдельно проверим, где цикл теряет время и какие настройки можно изменить.

Что пригодится для первого обсуждения

  • Проходы в часы пик и сменность
  • Габариты и скорость транспорта
  • Схема датчиков и задержки текущего цикла
Рассчитать проект
