Проход для габаритного изделия
Ширину и высоту выбирают по транспортному габариту изделия вместе с оснасткой. Это помогает избежать пересмотра проёма после запуска новой продукции.
Работаем по всей России с 2008 года
Сферы применения ворот

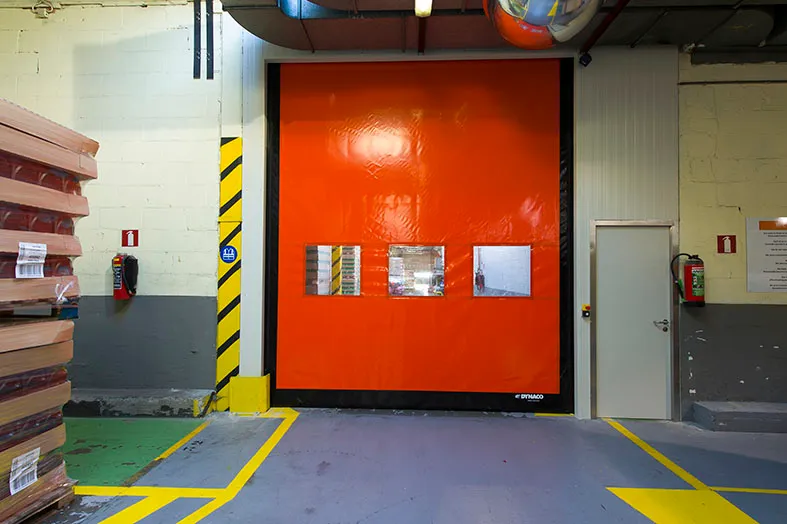

Промышленные подъёмные ворота Dynaco для производства
Промышленные подъёмные ворота Dynaco освобождают проём вертикальным движением гибкого полотна. На производстве их подбирают под технологический поток: перевозку сырья, передачу изделия в соседний цех или проход через линию. Размер груза, порядок команд и условия смены определяют конструкцию и комплектацию.
Под изделиеГабариты груза определяют проход
Под процессКоманды и режим согласуют с линией
Подходящие решения
Модели ворот Dynaco для производства
Внутренние проёмы
M2 Compact
Межцеховой транспортный маршрут
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Крупногабаритная продукция
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что подъёмные ворота меняют в цеховом проходе
Участок оценивают вместе с перемещением изделия. Вертикальная схема освобождает проход без зоны поворота створки, но требует места для оборудования над проёмом.
Разделение участков процесса
Закрытое полотно отделяет цех от соседней зоны. При каждом проходе автоматика возвращает разделение после завершения передачи груза.
Команды от оборудования
Ворота могут участвовать в согласованном цикле линии. Для этого нужны подтверждение положения полотна и условия разрешения передачи изделия.
Задачи на участке
Производственные задачи для подъёмной схемы
Каждый проём связывают с конкретным этапом производства. Так в задание попадают и размеры, и ожидания от автоматики.
Доставка сырья в цех
Погрузчик проходит вместе с поддоном или пакетом материалов. Учитывают подъезд, разворот и повторяющийся поток в начале смены.
Перемещение между операциями
Изделие на тележке переходит в соседнюю зону обработки. Проверяют выступающую оснастку и зазор по всей траектории.
Передача по производственной линии
Линия выдаёт команду только в согласованной фазе. Ворота должны подтвердить готовность прохода до начала движения груза.
Отгрузка крупного изделия
Для широкого внутреннего проёма рассматривают M3 Compact. При выходе на улицу требуется исполнение под наружные нагрузки.
Перед установкой
Что входит в промышленное задание на ворота
Помимо строительных размеров нужен режим производства. Он позволяет проверить, подходят ли ворота к фактической нагрузке и условиям участка.
Транспортный габарит
Указывают максимальное изделие вместе с подвесами или тележкой. При движении погрузчика учитывают также технику; нестандартные партии отмечают отдельно.
Пики и смены
Нужны число проходов в час пик, длительность смены и периоды непрерывной работы. Среднее число за сутки может скрыть плотную очередь.
Среда цеха
Пыль, влажность, горячий воздух и перепад давления отражают в задании. Материалы конструкции и допустимые условия сверяют для выбранной модели.
Доступ для обслуживания
Рядом с валом, направляющими и блоком управления оставляют доступ. Оборудование линии не должно перекрывать его после монтажа.
Устройство и цикл
Как вертикальные ворота встраивают в процесс
Полотно поднимается над проёмом и возвращается после прохода. В сериях M2 и M3 его движение вверх и вниз задаёт механизм Push-Pull.
Полотно над проходом
При открытии мягкое полотно сворачивается на вал. В монтажной схеме проверяют, что оборудование не пересекает рабочую область ворот.
Подтверждение открытого положения
Для линии согласуют сигнал готовности прохода. Допустимый интерфейс и точку срабатывания подтверждают для блока управления.
Контроль передачи
Приёмку проводят с изделием и оснасткой, которые реально проходят через проём. Проверяют последовательность движения и защитные устройства.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как подготовить подбор для цеха
Схема производственного потока позволяет обсудить ворота без догадок о будущей эксплуатации.
Привязать проём к операции
В заявке указывают, откуда приходит изделие и куда уходит после прохода. Для линии прилагают последовательность событий.
Показать оборудование рядом
Фотографии с обеих сторон фиксируют коммуникации, балки и соседние машины. Их положение влияет на монтаж и сервисный доступ.
Определить порядок обслуживания
Отмечают возможные перерывы в производстве и ответственного за ворота. План обслуживания согласуют с режимом предприятия.
Выбор исполнения
Сравнение ворот Dynaco для производства
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Межцеховой транспортный маршрут | Интенсивный проезд с ветровой нагрузкой | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Крупногабаритная продукция | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Крупные проёмы на объектах
Большой внутренний проём
Склад негабаритного груза. Dynaco в больших проёмах
На странице склада негабаритного груза представлены M3 Compact в больших проёмах. Расчёт нагрузки для нового производства выполняют отдельно.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о промышленных подъёмных воротах
Габариты продукции, режим смены и участие ворот в работе линии.
Какие размеры указывать для крупного изделия?
Транспортный габарит включает изделие, оснастку и средство перемещения. К нему добавляют согласованный рабочий запас; размеры одних деталей не описывают фактический проход.
Можно ли связать ворота с производственной линией?
Связь рассматривают по схеме сигналов и циклу оборудования. Ворота должны получить команду и подтвердить положение до передачи изделия; порядок действий при отказе согласуют отдельно.
Чем внутренние ворота отличаются от ворот отгрузки на улицу?
На улице добавляются ветер, осадки и требования к закрытию здания. Модель для межцехового прохода нельзя автоматически переносить на фасад.
Подходит ли один режим открытия для всей продукции?
Если габариты отличаются, обсуждают отдельные высоты или режимы при поддержке комплектации. Максимальный транспортный габарит остаётся обязательным условием проверки.
Как оценить нагрузку многосменного производства?
Фиксируют проходы в час пик, длительность плотных серий и число смен. По этим данным проверяют модель, привод и условия обслуживания.
Можно ли использовать ворота как защиту станка?
Такое назначение требует специального подтверждения и согласования с проектом линии. Обычные скоростные ворота для разделения помещений не следует считать станочным защитным ограждением.
Обсудим ваш объект
Расчёт подъёмных ворот для производства
По габариту продукции и схеме технологического потока подготовим выбор модели, монтажную привязку и требования к подключению.
Что пригодится для первого обсуждения
- Габарит изделия с оснасткой и транспортом
- План цеха и фотографии проёма
- Режим смены и схема сигналов линии
