Плёночные ворота Dynaco с гибким ПВХ-полотном

Плёночными называют ворота с гибким полотном, которое поднимается над проёмом на время прохода. У Dynaco это рулонная конструкция с ПВХ-полотном и боковыми направляющими. Её выбирают для разделения помещений, когда важно согласовать материал полотна, обзор через проход и режим очистки.

Подобрать воротаПосмотреть модели

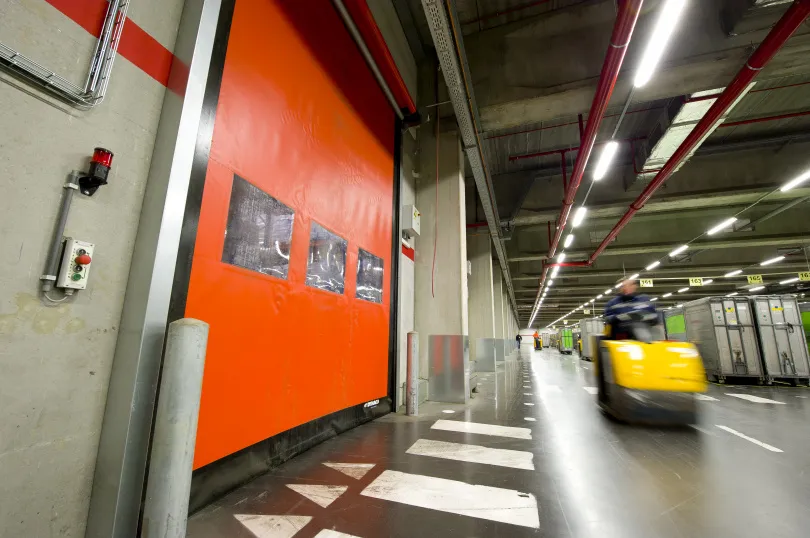

Оранжевое гибкое полотно ворот с прозрачными окнами
Обзорная вставка в полотне помогает видеть обстановку за закрытым проёмом
Гибкое полотноМатериал и исполнение подтверждают в заказе
ОбзорПрозрачные участки выбирают по маршруту

Подходящие решения

Модели ворот Dynaco с гибким ПВХ-полотном

Результат для объекта

Особенности плёночной конструкции

Материал влияет на работу и уход за воротами. Прозрачность, утепление и печать обсуждают как отдельные свойства исполнения.

Сплошное полотно

Во время закрытого состояния проём перекрывает одно полотно с боковыми примыканиями. При открытии оно полностью уходит из пути транспорта.

Обзор соседнего участка

Прозрачные участки помогают видеть обстановку за закрытыми воротами. Их положение согласуют с высотой взгляда водителя и персонала.

Возврат после выхода из направляющих

У подходящей модели неповреждённое полотно возвращается в рабочее положение через механизм самозаправки. Это не устраняет разрыв ПВХ или повреждение рамы.

Задачи на участке

Где материал полотна важнее названия ворот

Задание на проём должно описывать, что требуется от поверхности и обзора.

Внутренний маршрут техники

Прозрачные участки располагают с учётом транспорта и груза. Пешеходное движение организуют отдельно от обзорного окна.

Подсобное помещение магазина

Внешний вид полотна и рамы согласуют с интерьером. Для небольшого внутреннего прохода рассматривают D-311 LF.

Зона с регулярной очисткой

Уточняют материал рамы и допустимые средства для полотна. Частоту очистки определяют условия участка и инструкции.

Перед установкой

Что указать при выборе полотна

ПВХ-полотно не является единым исполнением для всех условий. В спецификации фиксируют нужные свойства и ограничения.

Тип и назначение поверхности

Согласуют обычное или специальное полотно. Для утепления и низкой температуры нужен отдельный подбор.

Высота обзорной зоны

Указывают водителя, пешехода и тип груза, которым нужен обзор. Прозрачность не заменяет защитные устройства.

Контакт при очистке

Нужны средства, метод и периодичность мойки. Совместимость подтверждают по требованиям изготовителя полотна и узлов.

Замена при повреждении

Проверяют доступ к валу и направляющим. Способ ремонта или замены определяют по конструкции и состоянию полотна.

Устройство и цикл

Из чего состоит плёночный проход

Гибкое полотно работает с направляющими и приводом. Поэтому отдельный лист ПВХ не описывает готовую систему ворот.

Скоростные ворота Dynaco M2 Compact в помещении
Обзор и гибкость полотна дополняют систему защиты прохода. Комплектация датчиков, настройка и организация движения согласуются с участниками маршрута.

Полотно и его участки

Цвет, прозрачные вставки и специальные слои согласуют при заказе. Их состояние входит в эксплуатационный осмотр.

Боковое ведение

Направляющие удерживают края полотна по конструкции модели. Чистота и состояние примыканий влияют на закрытый контур.

Подъём и закрывание

Способ движения зависит от серии: у M применяется Push-Pull, у D — Gravity Drive. Материал полотна не означает одинаковый механизм всех моделей.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Как согласовать материал и обзор

Образец полотна и схема проёма помогают проверить выбор до изготовления.

Показать линию взгляда

На фото отмечают высоту глаз водителя и персонала, чтобы выбрать положение обзорного участка. Проверяют видимость с обеих сторон.

Зафиксировать условия ухода

В заявку включают режим очистки и средства. Это позволяет проверить исполнение рамы и полотна до заказа.

Проверить проём целиком

Размеры, примыкания к полу и свободное место над проёмом проверяют вместе с выбранным материалом.

Обсудить подборДокументация моделей

Выбор исполнения

Сравнение ворот Dynaco с гибким ПВХ-полотном

Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.

Сравнение ворот Dynaco с гибким ПВХ-полотном
КритерийM2 CompactM2 PowerM2 All WeatherM2 FreezerD-311 LF / LF HSD-311 CleanroomM3 CompactM3 PowerM3 All Weather
Назначение в этой сфереВнутренний проезд транспортаИнтенсивный проезд с ветровой нагрузкойВыезд на наружный контур зданияГраница холодильной или морозильной камерыНебольшой внутренний проходГраница помещения с требованиями к воздухуШирокий транспортный проход внутри зданияБольшой проём с ветровой нагрузкойШирокий выезд из здания на улицу
ПрименениеВнутреннееВнутреннее и наружноеВнутреннее и наружноеВнутреннееВнутреннееВнутреннееВнутреннееВнутреннее и наружноеВнутреннее и наружное
Максимальная ширина проёма, мм5 5005 5005 5004 5004 0004 00011 0009 0008 000
Максимальная высота проёма, мм5 5005 5005 5005 5004 0004 0005 5005 5005 500
ИсполнениеСтандартноеСтандартноеСтандартноеДля морозильных камерСтандартноеДля чистых помещенийСтандартноеСтандартноеСтандартное
ПриводPush-PullPush-PullPush-PullPush-PullGravity DriveGravity DrivePush-PullPush-PullPush-Pull

Таблицу можно прокрутить по горизонтали.

На действующих объектах

Гибкое полотно в межцеховом проёме

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы о плёночных воротах

Материал, обзор и отличие от завесы из полос.

Плёночные ворота — это полосовая завеса?

Нет. У рулонных ворот сплошное полотно поднимается приводом и освобождает проход. В полосовой завесе транспорт проходит сквозь отдельные полосы.

Можно ли сделать прозрачную зону?

Такое исполнение обсуждают при подборе. Положение и размеры обзорного участка согласуют с моделью, высотой водителя и условиями проёма.

Защищает ли прозрачность от столкновений?

Обзор помогает оценить обстановку за полотном, но не заменяет защитные устройства и правила движения. Состояние прозрачного участка тоже нужно поддерживать.

Любое ПВХ-полотно подходит для мороза?

Нет. Допустимую температуру проверяют для исполнения всей конструкции. Для морозильной камеры рассматривают специализированную модель и меры против обмерзания.

Восстанавливается ли порванное полотно само?

Самозаправка относится к возврату неповреждённого полотна в направляющие. Разрыв материала требует осмотра и ремонта или замены.

Как выбрать средства для очистки?

Средства и способ очистки согласуют по инструкции к материалу и узлам. Произвольное средство может воздействовать на поверхность, прозрачность и примыкания.

Обсудим ваш объект

Подбор плёночных ворот под внутренний проём

По размерам и требованиям к материалу подготовим модель, исполнение полотна и размещение обзорных участков.

Что пригодится для первого обсуждения

  • Размеры и фотографии с обеих сторон
  • Тип транспорта и высота обзорной зоны
  • Требования к очистке, цвету и специальному полотну
Рассчитать проект
