Нет области поворота створки
Ворота освобождают проход вертикальным движением. Перед проёмом не требуется место для распашного полотна.
Сферы применения ворот

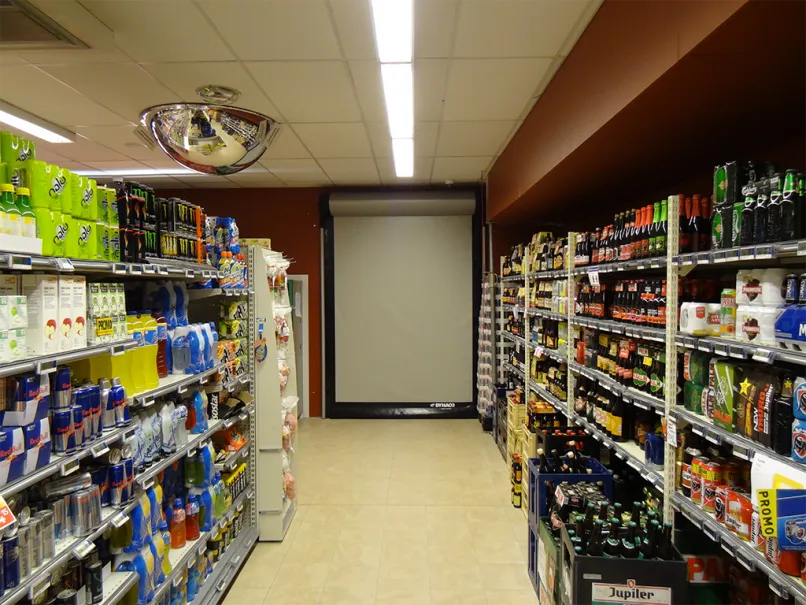

Рулонные подъёмные ворота собирают гибкое полотно на вал над проходом. Такая схема подходит для проёмов, где пространство занято стеллажами, коммуникациями или оборудованием. Возможность установки проверяют по месту для вала, привода, направляющих и обслуживания; чистых размеров прохода недостаточно.

Подходящие решения

Внутренние проёмы
Внутренний проём с ограничениями

Проёмы с ветровой нагрузкой
Интенсивный проезд с ветровой нагрузкой

Наружные транспортные проёмы
Выезд на наружный контур здания

Холодильные и морозильные камеры
Граница холодильной или морозильной камеры

Внутренние складские проходы
Небольшой внутренний транспортный проход

Внутренние технологические проходы
Небольшой внутренний проём

Зоны с контролем давления
Граница помещения с требованиями к воздуху

Большие внутренние проёмы
Широкий внутренний проём

Большие проёмы с ветровой нагрузкой
Большой проём с ветровой нагрузкой

Широкие наружные проёмы
Широкий выезд из здания на улицу
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Гибкое полотно уходит над проёмом. Это меняет требования к пространству, но не отменяет проверки монтажного узла.
Ворота освобождают проход вертикальным движением. Перед проёмом не требуется место для распашного полотна.
Полотно сворачивается на вал у проёма. Для него не нужна длинная горизонтальная траектория в глубину помещения.
Монтажную схему накладывают на существующий проём. Так до заказа видны конфликты с балками, трубами и вторыми воротами.
Задачи на участке
У ограниченного проёма обычно есть конкретная причина: низкая балка, близкая стена или оборудование. Её включают в задание.
На разрезе отмечают трубы, лотки и вентиляцию. Для рулонной конструкции проверяют место у проёма и доступ к узлам.
Направляющие и привод не должны мешать транспортному габариту. Для монтажа измеряют обе боковые зоны отдельно.
Скоростное полотно может дополнять существующее закрытие. Расстояние, траектории и очередность работы согласуют по схеме.
Перед установкой
Набор монтажных размеров позволяет проверить размещение конструкции. Предварительные измерения подтверждают техническим замером.
Указывают свободное место над проёмом и с каждой стороны. В монтажной схеме учитывают сторону привода и крепления.
Нужны сведения о стене, колоннах и усилениях. Крепление определяют по несущему основанию, а не по видимой отделке.
Показывают выступы, трубы и вторые конструкции с обеих сторон. Даже небольшой выступ может пересекать корпус или сервисную область.
Определяют трассу кабелей и доступное место управления. Электрические параметры подтверждают для модели и комплектации.
Устройство и цикл
Проём на плане делят на верхний узел, боковые крепления и рабочий проход. Каждая область имеет собственные ограничения.

Верхний узел размещают по чертежу модели. Место нужно не только для установки, но и для последующего осмотра.
Боковые узлы закрепляют на подготовленном основании. Их положение учитывают при проверке чистого транспортного габарита.
Доступ к приводу и направляющим сохраняют после монтажа стеллажей и коммуникаций. Закрывать эти узлы оборудованием без проверки нельзя.
Основные узлы
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.







Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
План с фотографиями позволяет быстро проверить, какие данные ещё нужны на объекте.
В кадре должны быть стены, притолока и коммуникации. Для узкого места полезна фотография с размерной привязкой.
При замене нужны размеры и состояние старых ворот. При совместной установке — схема их траектории и подключения.
На схеме отмечают чистый габарит для транспорта и место для узлов. Это помогает избежать потери нужной ширины после установки.
Выбор исполнения
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутренний проём с ограничениями | Интенсивный проезд с ветровой нагрузкой | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Небольшой внутренний проём | Граница помещения с требованиями к воздуху | Широкий внутренний проём | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах

Монтаж в большом проёме
В опубликованном примере M3 Compact установлены в больших проёмах склада негабаритного груза.
ПодробнееЧто уточняют перед заказом
Замеры, препятствия и совместное размещение конструкций.
Свободную высоту определяют по монтажному чертежу выбранной модели и размера. Общая величина для всех рулонных ворот некорректна.
Сторону и доступные варианты согласуют по конструкции модели. Это проверяют до изготовления, особенно при близкой стене или коммуникациях.
Они помогают выполнить предварительный подбор. Для подтверждения монтажа нужны основание, боковые зоны, притолока и препятствия; данные проверяют замером.
Их состояние, расположение и нагрузку проверяют для новой конструкции. Совпадение проёма не означает пригодность прежних анкеров и узлов.
Возможность зависит от монтажной схемы и доступа к узлам. Декоративное закрытие должно сохранять обслуживание и не мешать движению.
На разрезе показывают оба корпуса и все траектории. Затем согласуют монтажные расстояния, сервисный доступ и логику управления.
Обсудим ваш объект
По замерам и фотографиям подготовим монтажную компоновку и перечень уточнений для технического замера.
Что пригодится для первого обсуждения
