Модель под наружные условия
All Weather рассматривают для внешних проёмов. Допустимые условия подтверждают по размеру, комплектации и проектному воздействию ветра.
Работаем по всей России с 2008 года
Сферы применения ворот
Уличные рулонные ворота Dynaco
Уличные рулонные ворота работают на границе здания и наружной среды. Помимо ветра в подбор входят осадки, вода у порога, зимняя температура и расположение электрических узлов. Скоростное гибкое полотно обслуживает дневной проезд; требования к закрытию здания на ночь и долгому удержанию тепла согласуют отдельной частью проекта.
Погода у порогаВода и зимний режим входят в задание
День и ночьРабочий проход и длительное закрытие согласуют
Подходящие решения
Модели уличных рулонных ворот Dynaco
Внутренние проёмы
M2 Compact
Транспортный проход между внутренними зонами
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Наружный проезд серии M2
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий наружный проход
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что помогает организовать уличный проезд
Уличное исполнение ворот и состояние фасадного узла проверяют вместе. Это позволяет отделить задачи конструкции от задач водоотвода и эксплуатации здания.
Управление водой у прохода
Водоотвод, уклон площадки и козырёк оценивают в проекте фасада. Ворота не исправляют скопление воды или льда на полу.
Согласованное закрытие здания
Если для ночи нужны дополнительные ворота, их размещают и связывают с рабочим скоростным проездом. Проверяют свободный проход при открытии обеих конструкций.
Задачи на участке
Погодные ситуации у наружного проёма
Сезонные условия меняют работу прохода. Их полезно описать по истории объекта, особенно при замене ворот.
Осадки перед фасадом
Фотографии после дождя показывают, откуда вода поступает к проёму. По ним проверяют порог и водоотвод, затем согласуют нижнее примыкание.
Зимний въезд с тёплой стороны
Влажный воздух и холод у проёма создают условия для конденсата и обледенения. Требования к исполнению и уходу согласуют для этого участка.
Закрытие на длительный перерыв
В выходные или ночью задачи отличаются от частого дневного движения. Охрана и теплоизоляция могут потребовать второй конструкции.
Перед установкой
Что входит в задание на уличную эксплуатацию
Нужны условия всего фасадного узла, включая площадку и место электрического оборудования.
Рабочие температуры
Указывают наружную температуру и условия с внутренней стороны. Допустимый диапазон проверяют для выбранной комплектации.
Вода, снег и очистка
Описывают путь воды, накопление снега и способ очистки площадки. Примыкания должны оставаться доступными для осмотра.
Размещение узлов
Место привода и блока управления согласуют с осадками и обслуживанием. Требования к защите электрического оборудования подтверждают по документации.
Нерабочие часы
В задании фиксируют охрану, длительное тепловое закрытие и порядок отключения. Эти функции не выводят из ветровой характеристики модели.
Устройство и цикл
Уличные ворота и фасадный узел
Полотно закрывает проём, а площадка отводит воду. Монтаж связывает эти части с электрическими узлами и соседними воротами.
Направляющие и нижнее примыкание
Проверяют состояние примыканий и пола. Лёд или посторонние предметы у нижней кромки требуют устранения по эксплуатационным правилам.
Защита места установки
Расположение корпуса, кабелей и блока управления согласуют с фасадом. При необходимости предусматривают решения здания против прямого воздействия воды.
Вторая закрывающая конструкция
В проекте показывают её траекторию и расстояние до скоростных ворот. Команды согласуют так, чтобы рабочий проезд был определён однозначно.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как подготовить погодный подбор
Опыт существующего проёма помогает выявить причины сезонных остановок. Их описывают до выбора новой модели.
Показать площадку в рабочем состоянии
Полезны фотографии после осадков и зимой. Они фиксируют воду, снег и состояние нижнего примыкания.
Описать режим закрытия
Указывают, когда проезд работает и чем закрывают здание после смены. Это позволяет согласовать две разные задачи.
Проверить доступ для сезонного ухода
К направляющим и порогу должен сохраняться подход. Способ очистки и осмотра включают в эксплуатационный порядок.
Выбор исполнения
Сравнение уличных рулонных ворот Dynaco
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|
| Назначение в этой сфере | Транспортный проход между внутренними зонами | Интенсивный проезд с ветровой нагрузкой | Наружный проезд серии M2 | Граница холодильной или морозильной камеры | Большой проём с ветровой нагрузкой | Широкий наружный проход |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
All Weather на наружных объектах
Рабочий въезд

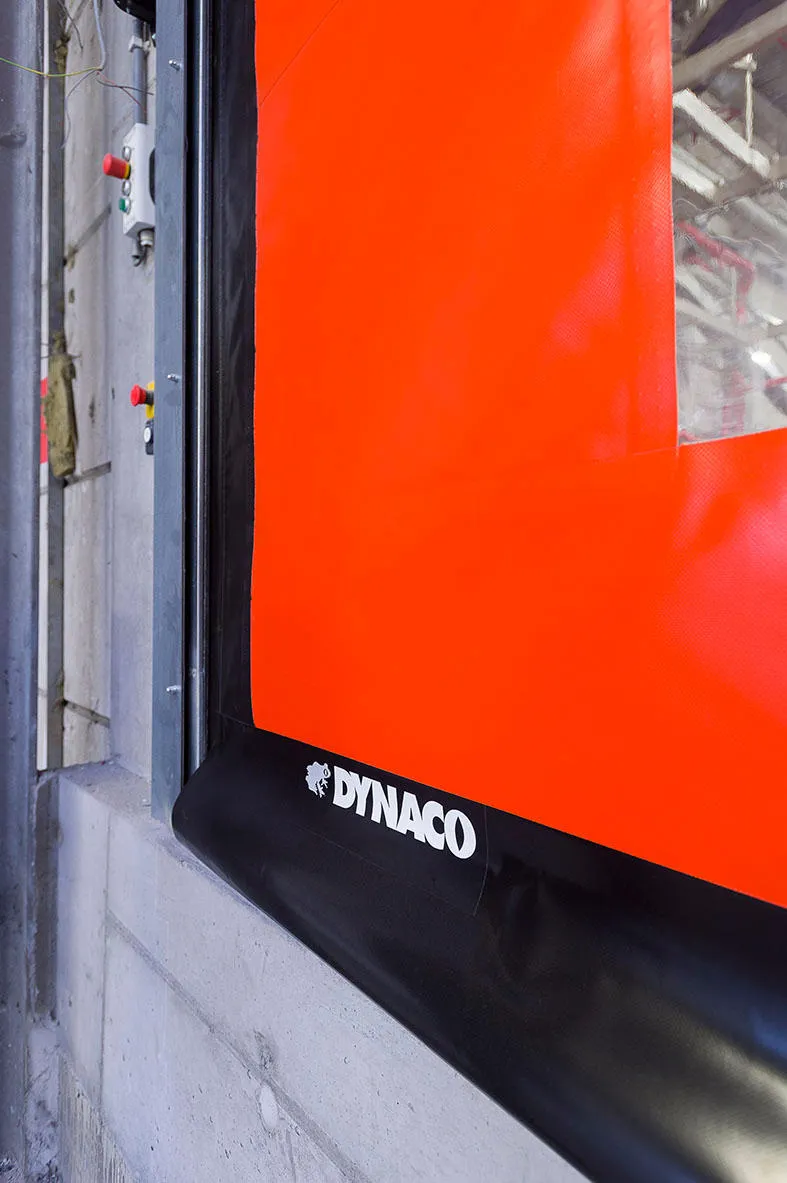

Логистическая компания. Dynaco в зоне въезда-выезда транспорта
M2 All Weather представлены в зоне въезда и выезда транспорта логистической компании.
Подробнее
Хранение зерна

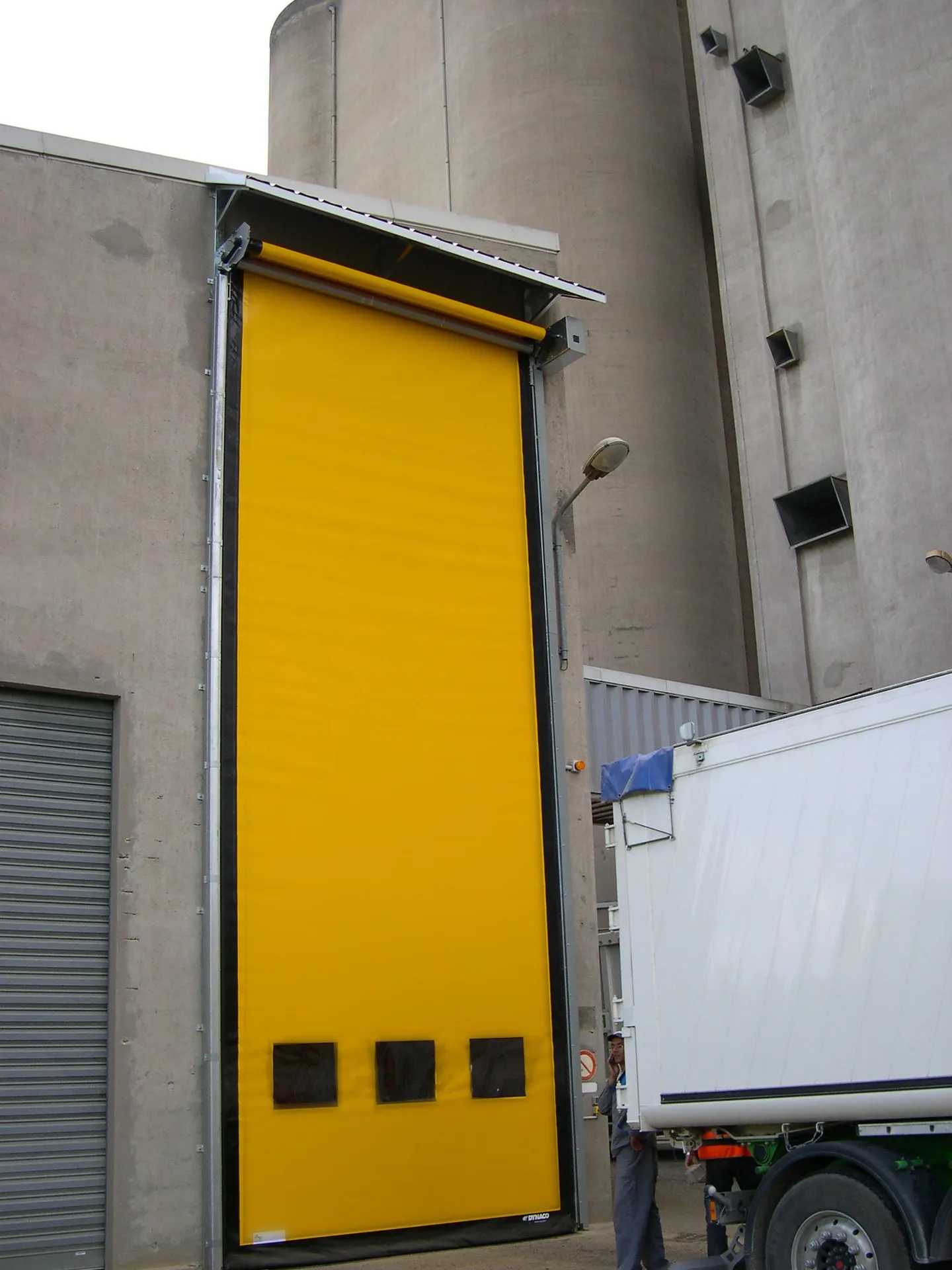

Склад зерновых культур. Dynaco в зоне хранения готовой продукции
В опубликованном примере склада зерновых культур представлены M3 All Weather в зоне хранения готовой продукции.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы об уличной эксплуатации
Осадки, зимний режим и сочетание закрывающих конструкций.
Название All Weather означает работу в любой погоде?
Допустимые условия задаются документацией конкретной модели и комплектации. Размер, ветер, температура и монтаж проверяют в составе подбора.
Решат ли ворота проблему воды у порога?
Нет, путь воды относится к площадке и фасадному узлу. Нужно проверить уклон, водоотвод и состояние пола, затем согласовать нижнее примыкание ворот.
Как учитывать зимнее обледенение?
Передают температуры с обеих сторон, влажность и историю появления льда. По этим данным согласуют исполнение и порядок очистки; универсального обещания отсутствия льда нет.
Можно ли поставить блок управления снаружи?
Место размещения проверяют по исполнению и требованиям документации. Доступность обслуживания и прямое воздействие осадков входят в монтажную схему.
Нужна ли металлическая конструкция для ночи?
Это зависит от требований к запиранию и длительной теплоизоляции здания. Если они предусмотрены, выбирают соответствующее отдельное закрытие и согласуют его со скоростным полотном.
Подходит ли All Weather для морозильной камеры?
Наружная эксплуатация и морозильная камера — разные задачи. Для камеры рассматривают M2 Freezer с проверкой температуры, влажности и обмерзания.
Обсудим ваш объект
Подбор уличных ворот с учётом сезона
По данным фасада и погодного режима подготовим наружное исполнение и условия совместной работы с закрытием здания.
Что пригодится для первого обсуждения
- Температуры, ветер и размеры проёма
- Фото площадки, порога и водоотвода
- Дневной поток и требования к закрытию после смены
