Сферы применения ворот

Утеплённые рулонные ворота Dynaco: выбор полотна

Утеплённые рулонные ворота используют многослойное гибкое полотно с теплоизолирующим наполнителем. При новом заказе или замене полотна проверяют совместимость с моделью, валом, направляющими и режимом эксплуатации. Утепление относится к конструкции полотна; морозильное исполнение включает дополнительные требования к работе ворот при низкой температуре.

Подобрать воротаПосмотреть модели

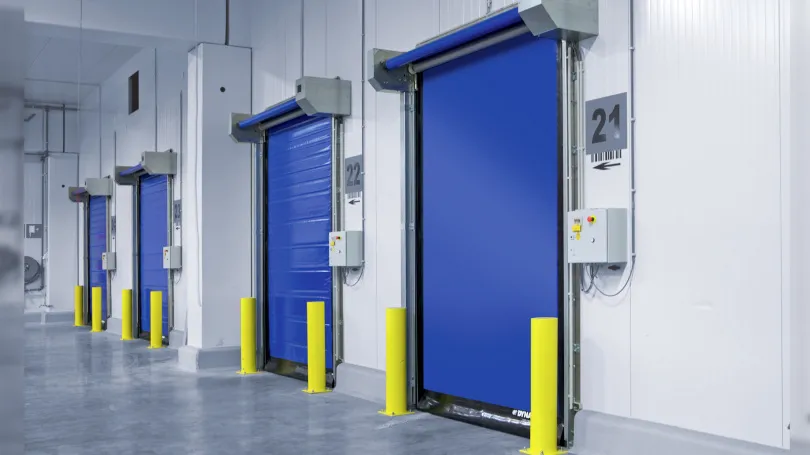

Синие ворота M2 Freezer на границе холодных помещений
M2 Freezer: проёмы с направляющими и защитными стойками
Слои + наполнительСостав полотна включают в спецификацию
СовместимостьЗамену проверяют по модели и исполнению

Подходящие решения

Модели утеплённых рулонных ворот Dynaco

Ворота Dynaco M2 Freezer в морозильной камере

Холодильные и морозильные камеры

M2 Freezer

Проём морозильной зоны

Результат для объекта

Что меняет утеплённое полотно

Выбор начинается с тепловой задачи и текущей конструкции ворот. Возможность опции подтверждают до включения в заказ.

Теплоизолирующий слой

В конструкции INS наполнитель размещён между слоями армированного ПВХ. Для расчёта запрашивают характеристики конкретного полотна.

Сохранение рулонной схемы

Гибкое утеплённое полотно собирается над проходом в совместимой конструкции. Вал и направляющие проверяют под выбранное исполнение.

Определённая комплектация

В заказе фиксируют полотно, необходимые изменения узлов и рабочие условия. Это позволяет проверить результат по одной спецификации.

Задачи на участке

Когда обсуждают утепление рулонного полотна

Новый заказ и модернизация отличаются по набору проверок. Состояние существующих ворот нельзя пропустить.

Новый проём между температурными зонами

Полотно выбирают вместе с моделью и примыканиями. Температуры и поток определяют требования к закрытому контуру.

Замена полотна на существующих воротах

Нужны модель, серийные данные и состояние узлов. Техническая проверка определяет допустимость опции и необходимые изменения.

Недостаточное разделение после закрывания

Перед заказом утепления проверяют щели и повреждения примыканий. Замена полотна не устраняет дефект пола или направляющих.

Перед установкой

Что проверить для совместимости утепления

Утеплённое полотно имеет собственное исполнение. Его нельзя назначить как произвольный лист материала к любым воротам.

Идентификация модели

Нужны марка, серийные данные и действующая комплектация. Для старых ворот прилагают фото шильдика и узлов.

Размер и монтажный узел

Указывают размеры и место вокруг вала. Возможные изменения конструкции подтверждают техническим подбором.

Состояние примыканий

Проверяют боковые элементы, направляющие и пол. Тепловой результат зависит от закрытого контура целиком.

Температура и влажность

Нужны условия с обеих сторон. Если есть мороз, наледь или размораживание, оценивают необходимость специализированного исполнения.

Устройство и цикл

Многослойное полотно и сопряжённые узлы

Утепление входит в систему рулонных ворот. При замене учитывают взаимодействие полотна с остальной конструкцией.

Скоростные ворота Dynaco M2 Compact в помещении
Тепловые характеристики, доступность опции и способы ремонта подтверждают для выбранного исполнения. Требования к охранному закрытию здания рассматривают отдельно.

ПВХ и теплоизолирующий наполнитель

Слои образуют гибкое утеплённое полотно. Его паспортные характеристики используют для теплового расчёта закрытого проёма.

Вал и направляющие

Намотку и движение полотна в направляющих проверяют для модели. Сервис определяет необходимые изменения при модернизации.

Осмотр поверхности и краёв

Повреждения и состояние боковых элементов проверяют после монтажа и при эксплуатации. Разрыв многослойного полотна требует оценки ремонта.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Как подготовить запрос на замену полотна

Для существующих ворот сначала устанавливают их фактическое исполнение, затем обсуждают утепление.

Сфотографировать маркировку и узлы

Нужны шильдик, общий вид, вал и направляющие. По этим данным уточняют документацию и комплектацию.

Описать причину замены

Указывают температурную задачу, появление конденсата или повреждение. Это помогает проверить, решает ли утепление заявленную проблему.

Согласовать объём работ

В предложении фиксируют замену полотна, необходимые изменения и проверку защиты. После работ проверяют полный цикл.

Обсудить подборДокументация моделей

Выбор исполнения

Сравнение утеплённых рулонных ворот Dynaco

Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.

Сравнение утеплённых рулонных ворот Dynaco
КритерийM2 Freezer
Назначение в этой сфереПроём морозильной зоны
ПрименениеВнутреннее
Максимальная ширина проёма, мм4 500
Максимальная высота проёма, мм5 500
ИсполнениеДля морозильных камер
ПриводPush-Pull

Таблицу можно прокрутить по горизонтали.

На действующих объектах

Утеплённое исполнение в морозильной зоне

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы об утеплённом рулонном полотне

Совместимость, замена и тепловые характеристики.

Можно ли утеплить уже установленные ворота?

Такую возможность проверяют по модели, серийным данным и состоянию узлов. Совпадения размера недостаточно: необходимо подтвердить совместимость полотна, вала и направляющих.

Из чего состоит утеплённое полотно?

Полотно INS состоит из слоёв армированного ПВХ с теплоизолирующим наполнителем между ними. Точный состав и характеристики закрепляют в спецификации выбранного исполнения.

Какой коэффициент теплопередачи у полотна?

Его запрашивают в паспорте конкретного исполнения. Значение для другой конструкции или неподтверждённая единица измерения не подходят для расчёта проёма.

Нужно ли менять направляющие при замене?

Объём изменений определяет проверка совместимости. В предложение включают только подтверждённый вариант, а не предполагают сохранение всех существующих узлов.

Поможет ли утепление при щели у пола?

Полотно и нижнее примыкание решают разные части закрытого контура. Щель или повреждение пола нужно проверить и устранить соответствующим решением.

Заменяет ли INS модель M2 Freezer?

Нет. Морозильное исполнение учитывает низкую температуру и обмерзание узлов. Одна опция многослойного полотна не подтверждает работу обычных ворот в камере.

Обсудим ваш объект

Подбор утеплённого полотна и объёма замены

По маркировке и условиям проёма проверим совместимость утепления и подготовим состав работ либо новое исполнение ворот.

Что пригодится для первого обсуждения

  • Модель, шильдик и фотографии узлов
  • Размеры и состояние примыканий
  • Температуры, влажность и причина замены
Рассчитать проект
