Меньше ожидания перед воротами
Датчик настраивают под скорость приближения техники. Он подаёт команду заранее, чтобы рулонные ворота успели подняться к подъезду машины.
Работаем по всей России с 2008 года
Сферы применения ворот
Скоростные ПВХ ворота Dynaco
Высокоскоростные рулонные ворота Dynaco поднимают гибкую завесу над въездом и освобождают путь технике. На производстве и в логистической сфере рулонные ворота из ПВХ разделяют соседние зоны предприятия. Скоростные ворота подбираем по габаритам техники с грузом, температуре и ветровой нагрузке. Надёжность зависит от привода, защитных устройств и обслуживания. Чтобы узнать точную цену, приложите к запросу размеры въезда и схему движения техники.
Частые открытияДля интенсивного потока
Под вашу задачуАвтоматика с учётом техники и маршрутов
Подходящие решения
Модели скоростных ПВХ-ворот Dynaco
Внутренние проёмы

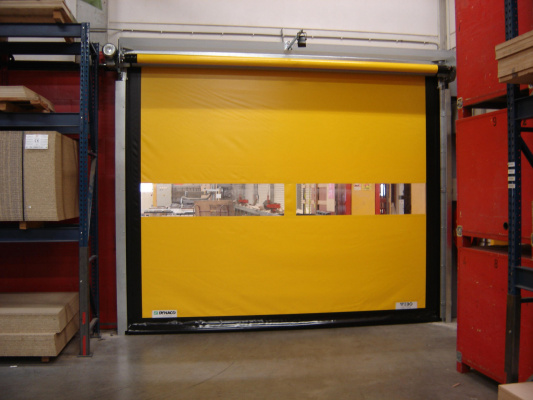

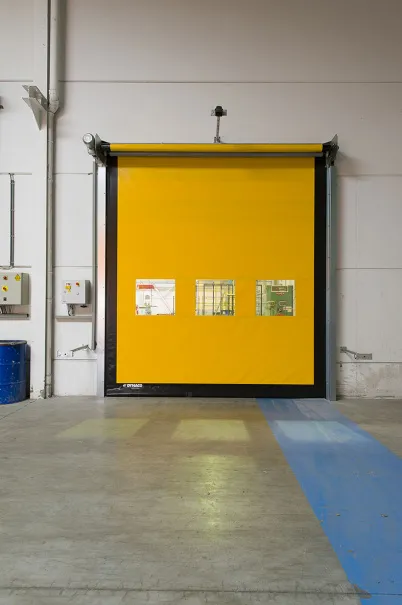

M2 Compact
Частый внутренний проход
Проёмы с ветровой нагрузкой
M2 Power
Проход с ветровой нагрузкой
Наружные транспортные проёмы

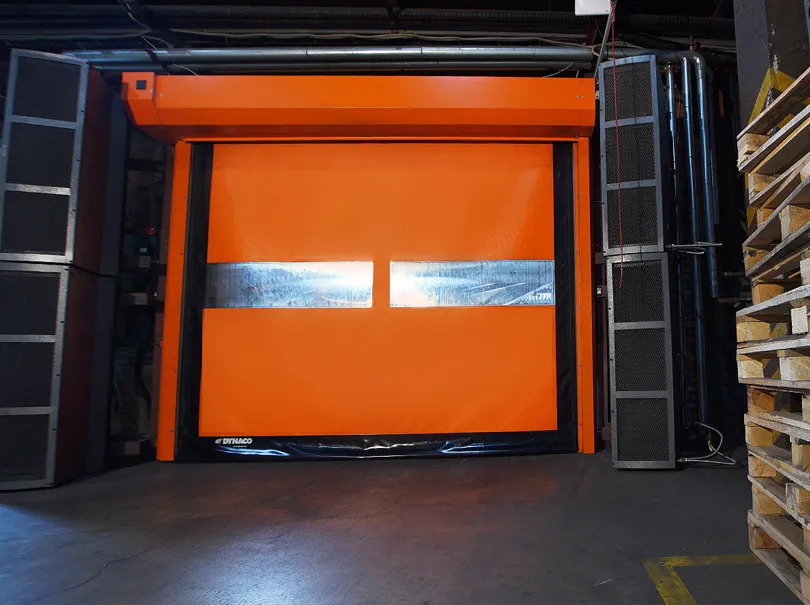

M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы

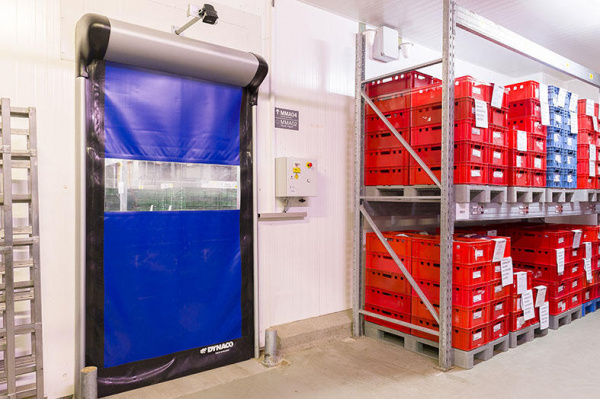

D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
Нет моделей с указанными параметрами
Измените фильтры или отправьте данные проёма для расчёта.
Узнать цену по проёмуРезультат для объекта
Рулонные ворота для интенсивной работы
Промышленные скоростные ворота помогают снизить энергопотери. Когда въезд закрыт, легче поддерживать нужные параметры микроклимата. Для пропускной способности важны раннее обнаружение транспорта, высота подъёма и быстрое закрывание после освобождения пути.
Меньше обмена воздухом
После выезда машины рулонные ворота закрывают въезд. Так соседние зоны меньше обмениваются воздухом. Высокая частота открытий требует привода, рассчитанного на такой режим.
Подъём под высоту техники и груза
На промышленные участки заезжает техника разной высоты. Если рулонные системы поддерживают частичное открытие, для низкого груза достаточно неполного подъёма. Точную высоту для каждой машины с грузом определяют при настройке и проверяют перед запуском.
Задачи на участке
Рулонные ворота для разных участков
На логистические и промышленные объекты заезжает разная техника. Тип автоматики выбирают по месту установки и маршрутам техники. Рулонные системы настраивают под погрузочно-разгрузочный участок, границу помещений или зону уличного движения. Фармацевтические предприятия отдельно указывают требования к обмену воздухом между зонами.
Объекты, где машины подъезжают по одной
При одиночном движении рулонные системы закрывают въезд после каждой машины. Тип датчика выбирают так, чтобы он обнаруживал и низкие тележки, и выступающий груз.
Объекты с очередью погрузчиков
При очереди погрузчиков рулонные системы настраивают с учётом интервалов между машинами. Датчики должны обнаруживать технику во всей заданной зоне. Повторная команда не должна приводить к преждевременному закрыванию.
Пересечение с пешеходным маршрутом
Зону обнаружения датчиков настраивают под подъезд к воротам, исключая ложные сигналы от движения вдоль стены. Для пешеходов предусматривают безопасный маршрут и понятную разметку.
Перед установкой
Что проверить перед установкой
До заказа конструкции измерьте въезд и снимите видео движения техники. К запросу приложите схему участка. Для монтажа нужны место над въездом, опоры для стоек и электропитание. Рулонные ворота размещают по чертежу выбранной серии; схему с креплением стоек сверяют с ним заранее.
Габариты и основание
Укажите габариты техники с грузом, точную ширину и высоту въезда, свободное место сверху и по бокам. Если стены из кирпича, проверьте кирпичную кладку: её состояние и несущую способность. Рулонные системы устанавливают с креплением по монтажной схеме; для конструкции подбирают подходящие кронштейны.
Электропитание
Напряжение питания, доступную мощность и точку подключения проверяют по электрической схеме оборудования. Если рулонные системы подключают к существующей сети, к запросу на подбор приложите данные о питании. Предусмотрите доступ к выключателю и блоку управления.
Область обнаружения
На плане отметьте стеллажи, развороты и места остановки машин. Проверьте, смогут ли датчики при такой конфигурации распознавать низкий груз и выступающие вилы.
Температура, давление и ветер
Запишите точную температуру и давление по обе стороны стены. Для наружной установки проверьте ветровую нагрузку. Для холодильной зоны выясните, есть ли риск обмерзания и нужен ли обогрев.
Устройство и цикл
Как автоматика открывает и закрывает ворота
Рулонные системы получают команду от радарного датчика, кнопки или другого согласованного устройства. Индукционная петля обнаруживает транспорт, а фотоэлементы передают сигнал, когда препятствие перекрывает луч. Чтобы узнать, совместимы ли устройства, передайте специалисту их обозначения и электрические схемы.
Обнаружение и подъём
Датчик подаёт сигнал ещё до подъезда машины к завесе. Рулонные ворота открываются на нужную высоту, чтобы над техникой с грузом оставался запас. Зону обнаружения проверяют на участке. Режимы разгона и торможения проверяют перед вводом в работу.
Контроль присутствия
Защитные устройства обнаруживают препятствие и передают сигнал контроллеру. Если установлен светофор, его сигналы должны соответствовать положению завесы и маршруту транспорта.
Закрывание
Если зона свободна, рулонные системы опускают гибкую завесу после заданной паузы. До сдачи оборудования проверяют реакцию на повторный сигнал.
Основные узлы
Устройство ворот Dynaco
Рулонные ворота состоят из привода, направляющих, гибкой завесы и автоматики. Вместо жёстких панелей используют ПВХ-завесу: она наматывается на верхний вал — барабан. Опции теплоизоляции, уплотнители и защитные устройства выбирают по назначению участка.
Вал и электропривод
- Назначение
- Открывают ворота и собирают гибкую завесу над въездом.
- Как устроено
- Гибкая завеса наматывается на верхний вал. Точную мощность двигателя и передаточное отношение уточняют по документации выбранного привода.
- Результат на участке
- Завеса собирается над въездом и не уходит вглубь помещения под потолок.
Блок управления
- Назначение
- Принимает команды открытия и управляет приводом с учётом сигналов защитных устройств.
- Как устроено
- Контроллер задаёт задержку перед закрыванием и обрабатывает сигналы датчиков. Какие входы и функции доступны, проверяют по электрической схеме.
- Результат на участке
- Помогает включить рулонные ворота в общую систему управления участком.
Направляющие системы Push-Pull
- Назначение
- Направляют боковую кромку при подъёме и опускании.
- Как устроено
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull двигает завесу в обе стороны.
- Результат на участке
- Плотное прилегание помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкую завесу на наружном въезде.
- Как устроено
- Этими направляющими оснащают рулонные ворота для улицы. Допустимую ветровую нагрузку уточняют для выбранной серии и размера.
- Результат на участке
- Удерживают завесу при допустимой ветровой нагрузке.
Направляющие Low Friction
- Назначение
- Направляют гибкую завесу и удерживают её уплотняющий край.
- Как устроено
- В D-311 используют профиль с низким трением; в M2 — пружинную направляющую. Вариант для чистого помещения подбирают отдельно.
- Результат на участке
- Снижают сопротивление при подъёме и закрывании.
Возврат полотна в направляющие
- Назначение
- Возвращает выбитую кромку в направляющие.
- Как устроено
- Механизм D-311 заправляет кромку при открывании. Перед повторным запуском по инструкции проверяют, нет ли повреждённых деталей.
- Результат на участке
- Если повреждений нет, вручную заправлять край не нужно.
Направляющие M2 Freezer с обогревом
- Назначение
- Направляют завесу на границе морозильной камеры.
- Как устроено
- Пружинные профили оснащены нагревательными кабелями. Обогрев подбирают по температуре и влажности на объекте.
- Результат на участке
- Обогрев уменьшает наледь и число вызванных ею остановок.
Гибкое полотно и мягкий нижний край
- Назначение
- Разделяют соседние зоны между открываниями.
- Как устроено
- Гибкий ПВХ подбирают под температуру и среду, чтобы в этих условиях он сохранял эластичность. Вместе с мягким нижним краем используют защитные устройства.
- Результат на участке
- При столкновении с техникой край может выйти из направляющей. Перед повторным запуском ворота осматривают по инструкции.
Защитные устройства
- Назначение
- Обнаруживают препятствия на пути закрывания.
- Как устроено
- Фотоэлектрический барьер и датчик нижнего края передают сигнал контроллеру. Какие датчики входят в поставку и какую зону контролируют, проверяют по схеме.
- Результат на участке
- Передают контроллеру сигнал о препятствии.
Устройства подачи команды
- Назначение
- Передают команду человека или датчика.
- Как устроено
- Сигнал с пульта, кнопки или радара передают через совместимый вход блока управления. Проверьте по документации, есть ли трос аварийного отключения и за что он отвечает.
- Результат на участке
- Позволяют выбрать способ открытия под каждый маршрут.
Смотровые окна
- Назначение
- Позволяют видеть, что происходит с другой стороны завесы.
- Как устроено
- Размеры и расположение прозрачных участков согласуют при заказе. Смотровые окна дополняют датчики и разметку.
- Результат на участке
- Помогают видеть приближение людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Усиливает теплоизоляцию на границе камеры.
- Как устроено
- Утепление доступно как опция M2 Freezer. Скорость и допустимые габариты проверяют с учётом этой опции.
- Результат на участке
- Дополнительный слой теплоизоляции помогает уменьшить теплопередачу через закрытую завесу.
Способ открывания без питания указан в документации поставляемой серии. До заказа проверьте, оснащён ли привод разблокиратором и как с его помощью открывать ворота. Устройства аварийного отключения останавливают привод; механизм ручного открывания позволяет поднять завесу. К запросу об этих устройствах приложите маркировку привода: она нужна для выбора инструкции. Документация ворот Dynaco
Данные для проекта
Как подобрать рулонные ворота под ваш участок
Для подбора пришлите схему подъезда, габариты техники с грузом и график подачи материалов. Если датчики уже стоят, приложите к запросу схему их размещения. Пусконаладочные работы проводят с учётом этих данных: ворота проверяют с самым крупным грузом, очередью техники и остановкой машины в зоне датчиков. Чтобы сохранить ресурс привода и направляющих, предусмотрите плановое обслуживание.
Высота и момент открытия
Покажите на схеме путь подъезда с разметкой и укажите точную высоту техники с грузом. По этим данным определяют момент обнаружения машины и высоту подъёма завесы. Рулонные системы проверяют с самым крупным грузом: он должен свободно пересекать линию ворот с запасом сверху и по бокам.
Защита и взаимная блокировка
Укажите, нужна ли блокировка с другими воротами и в каком порядке они должны открываться. Если предусмотрена нижняя чувствительная кромка, при сдаче специалист проверяет её реакцию при сдавливании по инструкции изготовителя.
Что проверить при сдаче
При сдаче специалист проверяет точную задержку перед закрыванием, зоны датчиков и выбранные режимы. Результаты испытаний записывают в акт. Если рулонные системы работают со шлюзом, проверяют и взаимную блокировку. После перепланировки испытания повторяют.
Выбор исполнения
Сравнение скоростных ПВХ-ворот Dynaco
Каталог включает рулонные ПВХ-системы. Высокая скорость важна для интенсивного потока техники; в таблице сравните назначение, габариты и привод.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Частый внутренний проход | Проход с ветровой нагрузкой | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
Рулонные ПВХ-системы и спиральные ворота сравнивают для одного въезда, при одинаковой частоте открытий. У конструкций, в которых используют сэндвич-панели, проверьте толщину панелей, устройство стыков и уплотнения. Если нужна теплоизоляция на наружном въезде, запросите характеристики всей конструкции с учётом панелей и их прилегания по краям. У рулонных ПВХ-систем завеса гибкая; утепление доступно для отдельных комплектаций.
Место для монтажа тоже зависит от устройства полотна. Рулонные системы собирают завесу на валу над въездом. Для перемещения жёстких панелей оставляют место по чертежу изготовителя. Спиральные конструкции сравнивайте по монтажным чертежам: так можно узнать, хватит ли места для направляющих и обслуживания. При замене оборудования приложите к запросу план помещения. Укажите точную ширину свободных участков по бокам въезда и расстояние до потолка.
В предложении на полотно из сэндвич-панелей уточните стоимость замены повреждённых секций. Для ремонта жёстких панелей важны способ соединения и доступ к крепежу. Спиральные системы сравнивайте и по обслуживанию: выясните, сколько места потребуется для осмотра панелей. К запросу на замену приложите снимки повреждения, чтобы узнать, какие детали и работы понадобятся.
Для наружной установки проверьте влагостойкость материалов и допустимую ветровую нагрузку. При оценке парусности учитывают площадь завесы: на большую поверхность ветер давит сильнее. Если у жёстких панелей есть перфорированные участки, уточните, как они влияют на воздухообмен и обзор. Цвет и доступные оттенки согласуют при заказе. Для расчёта теплопередачи важны материал завесы, её прилегание и уплотнения.
Сопоставляйте цену одинаковых комплектов: полотно, привод, автоматика, крепёж и монтаж. В предложении поставщика должно быть понятно, какая продукция входит в комплект и какие работы включены. Если сравниваете рулонные системы с другим типом ворот, уточните и цену обслуживания. Итоговую цену подтверждают после выбора комплектации.
На действующих объектах
Промышленные скоростные рулонные ворота в работе
Между цехами
Perfetti Van Melle - кондитерское производство. Dynaco в межцеховой зоне
На производстве компании Perfetti Van Melle скоростные ворота M2 Compact разделяют цеха. На странице проекта показана межцеховая установка. Если у вас уже есть продукция Dynaco, расскажите специалисту компании, как она зарекомендовала себя при вашей нагрузке. Для похожей задачи к запросу приложите схему подъезда и режим подачи материалов. Монтажники обследуют промышленные объекты, чтобы проверить маршруты техники и доступ для обслуживания. Замену расходных деталей планируют заранее, чтобы поддерживать бесперебойную подачу материалов.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Выбор, поставка и цена скоростных ворот
Как узнать цену, какие данные передать для расчёта по запросу и что входит в поставку.
Как настроить ворота для открытия перед погрузчиком?
Датчик направляют на путь подъезда. Чтобы рулонные ворота открывались вовремя, место обнаружения и точную высоту подъёма проверяют с техникой на участке. Машина с грузом должна свободно пересекать линию ворот с запасом сверху и по бокам.
Можно ли сократить задержку закрывания до минимума?
Задержку перед закрыванием выбирают с учётом потока и работы защиты. При одиночной подаче завеса закрывается после каждой машины. Если погрузчики идут друг за другом, интервал выбирают с учётом расстояния между ними.
У всех серий одинаковая скорость?
Нет. Рулонные ворота различаются по серии, габаритам и опциям. Чтобы узнать точную скорость выбранного исполнения, проверьте данные каталога для его размеров. К запросу приложите полное обозначение комплектации. Указанную скорость фиксируют в предложении.
Можно ли открывать ворота на две высоты?
Такой режим согласуют для выбранной комплектации. Если рулонные системы его поддерживают, задают отдельные команды для низкой и высокой техники. Персоналу объясняют, какая команда соответствует каждой машине с грузом.
Помогает ли скорость экономить тепло?
Чем раньше рулонные системы закрывают въезд после проезда машины, тем меньше зоны обмениваются воздухом. Для расчёта экономии используют температуру, площадь въезда и видеозапись реального потока техники.
Когда нужно повторно проверять датчики?
Рулонные системы проверяют после смены маршрута, перестановки стеллажей, изменения типа транспорта или груза. При испытании выясняют, открывается ли завеса в нужный момент и видят ли датчики препятствия.
Как узнать точную цену на скоростные ворота?
Чтобы узнать точную цену на рулонные ворота, передайте размеры, режим работы и перечень опций. Расчёт готовят по запросу. Автоматика, комплектующие и монтаж в нём указаны отдельно. Другие требования — например, связь с конвейером или шлюзом — укажите до подготовки предложения. Цену подтверждают после согласования состава поставки.
Что входит в стоимость, как организованы доставка и оплата?
В предложении указаны оборудование, работы и доставка. До заказа можно узнать точную сумму предоплаты и график платежей. Промышленные ворота комплектуют под объект, поэтому к запросу приложите перечень нужных устройств. Если рулонные системы заменяют старое оборудование, уточните цену демонтажа и подготовки места. Срок изготовления и условия оплаты фиксируют при оформлении заказа.
С чем сравнивать ПВХ-ворота при расчёте проекта?
Рулонные ПВХ-системы, спиральные конструкции и варианты с сэндвич-панелями сравнивают по размерам, частоте открытий, сохранению тепла и способу запирания. У жёстких панелей проверьте толщину, стыки и монтажную схему. Если продукция поставщиков различается по комплектации, сначала приведите предложения к одинаковому составу. Так проще сопоставить цену оборудования и работ.
Как узнать срок службы и длительность гарантии?
Точную продолжительность гарантии и обязанности сторон уточняют в документах на поставку. Чтобы узнать требования к обслуживанию, проверьте регламент выбранной серии. Рулонные системы требуют доступа к приводу, направляющим и датчикам. По запросу в расчёт включают запчасти и сервис: заранее укажите, нужны ли они вам. После монтажа записывают рабочие параметры и результаты проверки защиты. Срок службы зависит от нагрузки и соблюдения регламента.
Как сравнить стоимость ремонта полотна из сэндвич-панелей и ПВХ-завесы?
Для полотна из сэндвич-панелей уточните возможность замены отдельных секций, доступ к крепежу и способ соединения панелей. К запросу на ремонт приложите фото повреждения и маркировки. Если меняется полотно из сэндвич-панелей, проверьте совместимость с существующим приводом. Рулонные ПВХ-системы сравнивают по стоимости завесы, направляющих и работ. Чтобы узнать точную цену ремонта, опишите повреждение и перечислите детали, которые планируете заменить.
Что приложить к запросу на замену старого оборудования?
В запросе укажите, чья продукция установлена, и приложите снимки маркировки, крепежа и привода. Нужна точная ширина въезда, а также его высота и место сверху и по бокам. Точную схему размещения труб и кабелей приложите к запросу на монтаж. Эти данные помогут узнать, какие узлы можно сохранить и какие работы включить в цену. Другие детали, которые мешают установке, отметьте на плане.
Как узнать цену автоматики отдельно от полотна?
Укажите точную модель контроллера, нужные датчики и связь с соседним оборудованием. К запросу приложите схему движения машин. Для подключения к действующему контроллеру нужна его электрическая схема. Эти данные помогут узнать точную цену совместимых устройств до заказа. Если рулонные системы работают вместе с конвейером, к запросу добавьте перечень его сигналов.
Заявка на расчёт
Узнать точную цену на скоростные рулонные ворота
Чтобы узнать точную цену, пришлите фотографии въезда и видео движения техники. Квалифицированный специалист компании подберёт скоростные ворота по размерам въезда и частоте открытий. Оптимальную высоту подъёма определим по технике с грузом. По запросу подготовим индивидуальный расчёт с отдельными строками для оборудования, защиты и монтажа. Если рулонные системы должны работать с оборудованием вашей компании, приложите к запросу схему подключения. Чтобы узнать цену дополнительных услуг, перечислите нужные работы.
Что пригодится для первого обсуждения
- Высота техники и габариты груза
- Видео пикового потока и путь подъезда
- Температура, ветер и желаемый режим закрывания
