Высокий проём без распашных створок
Полотно движется вверх, поэтому перед въездом не нужно место для поворота створки. Над проёмом оставляют место для верхнего узла и проверяют, не мешают ли ему портал, трубы и кабели.
Работаем по всей России с 2008 года
Сферы применения ворот
ПВХ ворота для автомойки Dynaco
ПВХ-ворота Dynaco поднимают полотно над проёмом и закрывают въезд в бокс между проездами машин. На автомойке детали контактируют с водой и моющими средствами, поэтому комплектацию подбирают под эти условия. Для наружного въезда учитывают и ветер. Высокий автомобиль должен свободно проходить под полностью поднятым полотном. Цены можно уточнить через форму на сайте компании: отправьте размеры ворот и описание бокса. Консультация специалиста компании поможет выбрать комплектацию до того, как заказ пойдёт в производство.
Под цикл мойкиВъезд, остановка и выезд автомобиля
Вода и моющие средстваСтойкость каждого элемента проверяют отдельно
Подходящие решения
Модели ПВХ-ворот Dynaco для автомойки
Внутренние проёмы
M2 Compact
Внутренний проход
Проёмы с ветровой нагрузкой
M2 Power
Въезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Наружный въезд
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
Нет моделей с указанными параметрами
Измените фильтры или передайте условия бокса специалисту.
Перейти к расчёту воротРезультат для объекта
Как скоростные ворота работают в боксе автомойки
Ворота закрывают въезд за автомобилем и поднимаются перед выездом. Время открытия и время полного проезда машины согласуют с циклом мойки. Специалист компании уточнит, куда попадают вода и моющие средства. При выборе материалов и защиты электрических узлов учитывают этот контакт и высокий уровень влажности.
Закрытие въезда между машинами
Когда проём закрыт, в бокс поступает меньше воздуха с улицы. Насколько это влияет на температуру, зависит от вентиляции, числа проездов и того, как долго полотно остаётся поднятым.
Команды по этапам работы
Команду на открытие может подавать оператор или автоматика. Для автоматической мойки проверяют, совместимы ли сигналы и получает ли автоматика подтверждение, что полотно полностью поднято.
Задачи на участке
Настройки для въезда, выезда и внутренних проёмов
На въезде, выезде и между помещениями автомойки условия отличаются. Время въезда и время выезда измеряют отдельно. Если в бокс заезжает высокий автомобиль, проверяют запас над кузовом при поднятом полотне. На замере специалист компании определит, какие услуги по установке нужны для каждого проёма.
Въезд с улицы
Для наружных ворот проверяют ветровую нагрузку и температуру. Если они не выходят за допустимые для M2 Power пределы, комплектацию подбирают с учётом воды и моющих средств в боксе.
Граница мокрой и сухой зоны
Внутренние ворота отделяют мойку от соседнего помещения. Для полотна, уплотнений и других деталей учитывают капли воды, распылённые моющие средства и способ очистки.
Автоматическая портальная мойка
Открывание и закрывание согласуют с положением портала и автомобиля. До заказа проверяют, в какой последовательности ворота и оборудование моечной системы подают и получают сигналы.
Зимняя работа у наружного проёма
Укажите, где намокают пол и полотно и может ли вода там замёрзнуть. Проверьте отопление, вентиляцию и отвод воды.
Перед установкой
Замер проёма и подготовка к монтажу
Установка начинается с проверки проёма. Замер включает ширину и высоту въезда, место для привода и расстояния до оборудования. Монтаж планируют с учётом стен, электропитания и попадания воды на детали. Расчёт по снимкам предварительный. Чтобы оформить заказ, нужны замер на объекте и описание условий в боксе. День приезда специалистов согласуют отдельно от срока поставки.
Моющие средства и контакт с деталями
Укажите название и состав моющего средства, пропорции разведения, температуру раствора и детали, на которые он попадает. Стойкость полотна, уплотнений, каркаса и электрических элементов проверяют отдельно. Эти данные нужны, чтобы рассчитать цену подходящей комплектации.
Размеры автомобиля и место для оборудования
Укажите высоту самых крупных машин с учётом багажников и других выступов. Проверьте, где стоят портал и трубы и хватит ли места для верхнего узла. Для замерщика подготовьте схему проёма и доступ с обеих сторон.
Размещение привода, блока управления и кабелей
Блок управления, привод и кабели размещают с учётом попадания воды и доступа для обслуживания. Для каждого узла системы проверяют, можно ли очищать его струёй. Если можно, уточняют допустимое давление и направление струи. Расчёт готовят с учётом расположения оборудования; монтаж выполняют по согласованной схеме.
Вода, дренаж и зимняя температура
Укажите, где скапливается вода на полу и у направляющих, как работают вентиляция и слив. До приезда замерщика обязательно опишите зимние условия: от них зависит выбор комплектации ворот.
Устройство и цикл
Как проходит цикл въезда в мойочный бокс
В сериях M2 привод Push-Pull поднимает и опускает полотно. При настройке системы управления учитывают длину автомобиля и положение оборудования мойки. Монтаж завершают проверкой команд, задержки закрытия и защитных устройств. Время полного проезда автомобиля проверяют на объекте.
Открытие перед автомобилем
Команду подают до въезда, а водителю заранее объясняют порядок действий. Для автоматического цикла проверяют, можно ли передать нужный сигнал и получить подтверждение, что ворота открыты.
Контроль автомобиля в проёме
При настройке проверяют медленный въезд и остановку машины в проёме. Полотно должно оставаться поднятым, пока весь автомобиль не проедет. Работу защитных устройств проверяют с учётом влажности, капель воды и распылённых моющих средств.
Закрытие после освобождения проёма
Полотно опускается, когда автомобиль полностью освободил проход. Порядок запуска мойки и движения портала согласуют с подъёмом и опусканием полотна.
Основные узлы
Устройство ворот Dynaco
Привод перемещает полотно по направляющим, а защитные устройства обнаруживают препятствия в проёме. На иллюстрациях показаны узлы разных моделей Dynaco. Монтаж планируют с учётом оборудования автомойки: высокий автомобиль должен свободно проходить под полностью поднятым полотном.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передачу выбирают с учётом серии, размеров проёма и условий работы.
- Что даёт в эксплуатации
- Полотно поднимается над проёмом и не уходит вдоль стены или под потолок.
Блок управления
- Назначение
- Принимает команды, управляет приводом и получает сигналы от защитных устройств.
- Описание
- В блоке настраивают цикл работы и задержку перед закрыванием. Тип контроллера, входы для подключения устройств и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет настроить ворота под порядок движения на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковой край полотна при подъёме и опускании.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Прилегание полотна к направляющим помогает ограничить движение воздуха между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел предназначен для наружных ворот. Допустимую ветровую нагрузку проверяют для выбранной модели и размера проёма.
- Что даёт в эксплуатации
- Удерживают полотно при допустимой для модели ветровой нагрузке.
Гибкое полотно и мягкий нижний край
- Назначение
- Закрывают проём, когда через него не проезжают машины и не проходят пешеходы.
- Описание
- ПВХ-полотно закрывает проём. Материал и комплектацию проверяют с учётом воды и моющих средств. Эластичность полотна не заменяет защитные устройства.
- Что даёт в эксплуатации
- При ударе край полотна может выйти из направляющей. После этого ворота осматривают и проверяют по инструкции модели.
Защитные устройства
- Назначение
- Обнаруживают препятствия в зоне движения полотна.
- Описание
- Наличие фотоэлектрического барьера и датчика нижнего края проверяют по выбранной комплектации. Дополнительные устройства защиты выбирают по модели и условиям проезда.
- Что даёт в эксплуатации
- Передают контроллеру сигнал об обнаруженном препятствии. Реакцию ворот на этот сигнал проверяют при наладке.
Устройства подачи команды
- Назначение
- Передают команду на подъём полотна при нажатии кнопки или срабатывании датчика.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают по схеме въезда. Совместимость сигналов и входов проверяют по документации контроллера.
- Что даёт в эксплуатации
- Помогают открыть проём перед въездом и сократить время, когда он остаётся открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Размер и расположение прозрачных участков зависят от выбранного полотна; окна есть не в каждой комплектации. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор там, где пересекаются пешеходные и транспортные пути.
Специалист компании поможет выбрать опции системы управления и защитные устройства до того, как заказ пойдёт в производство. Для каждого элемента по документации модели проверяют допустимый контакт с водой и химией. Документация ворот Dynaco
Данные для проекта
Что включить в заявку для автомойки
Для заявки на расчёт нужны схема бокса и описание цикла мойки. По ним можно рассчитать стоимость оборудования: расчёт учитывает размеры проёма, материалы и автоматику. Чтобы сравнить цены, проверьте перечень опций в предложении. Монтаж и подготовку проёма тоже уточните в расчёте.
Фото въезда и моечного оборудования
Пришлите снимки въезда, портала, трубопроводов и пола. На плане отметьте направление движения машины и место для блока управления.
Перечень средств и режим мойки
Укажите моющие средства, пропорции разведения и способ нанесения. Отдельно опишите, как очищают сами ворота: куда направлена струя, какое у неё давление и какие детали намокают. Добавьте температуру воды и воздуха. Эти данные помогут рассчитать стоимость нужной комплектации.
Порядок въезда и выезда
Опишите команды оператора, место остановки автомобиля и связь с автоматической системой. Для работы зимой укажите, как отводится вода и где она может замерзать.
Выбор исполнения
Сравнение ПВХ-ворот Dynaco для автомойки
В таблице собраны модели Dynaco для внутренних и наружных проёмов. Если у вас бывает высокий автомобиль, проверьте запас над ним при полностью поднятом полотне. Стоимость ворот зависит от размеров и комплектации; услуги по монтажу уточните в предложении.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M3 All Weather |
|---|---|---|---|---|
| Назначение в этой сфере | Внутренний проход | Въезд с ветровой нагрузкой | Наружный въезд | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
Чтобы сравнить секционные ворота, рольставни, жалюзи и рулонные модели с ПВХ-полотном, задайте одинаковые размеры проёма, число циклов и условия в боксе. Затем сопоставьте цены. В таблице представлены ПВХ-модели Dynaco.
Сравнивая стоимость оборудования, проверьте, указаны ли цены на автоматику, установку и подготовку проёма. Отдельно уточните стойкость деталей к воде и моющим средствам с учётом температуры и длительности контакта.
На действующих объектах

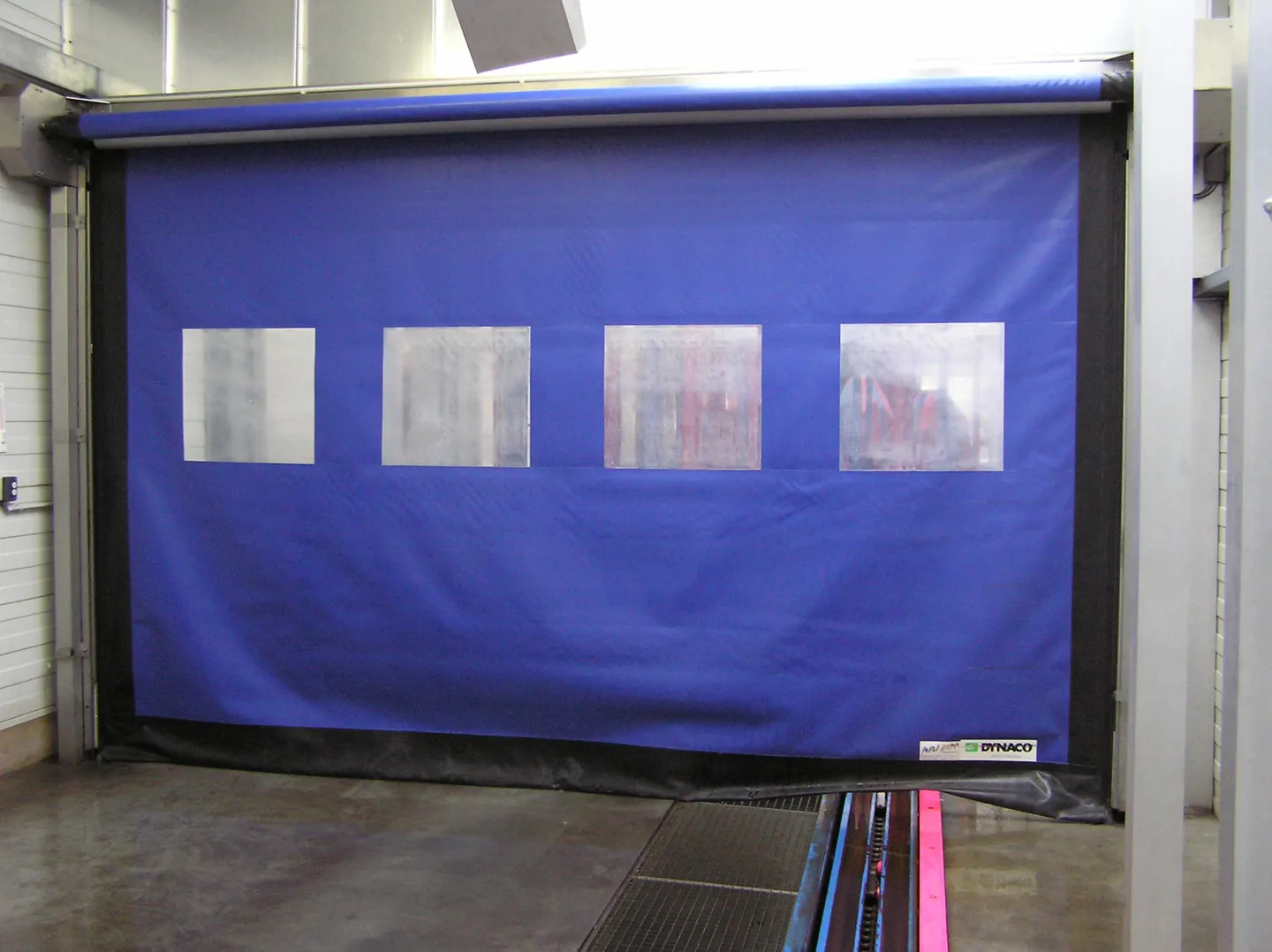

M2 Power в зоне въезда автомойки
Автомойка — зона въезда
Автомойка. Ворота Dynaco в зоне въезда
На этой автомойке установлены ворота M2 Power компании Dynaco. Они закрывают въезд между машинами. Посмотрите, как расположены ворота и оборудование, и оцените, подойдёт ли такая схема вашему боксу. Если выбираете подрядчика для похожего бокса, изучите отзывы о компании и уточните, какие услуги она выполняла. Такие отзывы помогут подготовить вопросы к встрече. Консультация инженера компании нужна, чтобы согласовать работу ворот с порталом и подобрать материалы с учётом воды и моющих средств. Если через въезд проходит высокий автомобиль, укажите его размеры до того, как заказ на ворота пойдёт в производство.
ПодробнееЧто уточняют перед заказом
Вопросы о воротах для автомойки
Цены, расчёт, монтаж и уход за воротами в условиях автомойки.
Как подобрать M2 Power для автомойки?
Для выбора важны ширина и высота въезда, ветровая нагрузка, температура и то, куда попадают вода и моющие средства. Пример установки в каталоге показывает расположение оборудования. Условия вашего бокса проверяют отдельно.
Можно ли мыть полотно и привод струёй высокого давления?
Допустимый способ очистки проверяют по инструкции выбранной комплектации. Для полотна, уплотнений, двигателя и блока управления ограничения уточняют отдельно. Перед заказом укажите давление, направление струи и средства, которые применяют для очистки.
Как проверить стойкость ПВХ к моющей химии?
Передайте состав раствора, температуру и длительность контакта. По ним проверяют стойкость ПВХ, уплотнений и каркаса. Укажите также, куда попадает средство и как очищают оборудование.
Можно ли связать ворота с автоматическим порталом?
Проверяют, совместимы ли сигналы ворот и моечного оборудования. Для этого нужно описать, когда открывается проход, где стоит автомобиль и когда запускается портал. До монтажа согласуют подключение и поведение оборудования при сбое.
Как подготовить ворота к работе зимой?
Для зимней работы проверяют температуру, влажность и места, где вода может замёрзнуть. Вентиляцию, отопление и отвод воды проверяют вместе с воротами: от них зависят конденсат и обледенение. Комплектацию подбирают под эти условия.
Как настроить закрытие, если автомобиль остановился в проёме?
До запуска проверяют, остаётся ли полотно поднятым при остановке автомобиля в проёме. При настройке учитывают всю длину машины. Датчики и задержку закрытия выбирают по схеме движения и оборудованию бокса.
Как купить ворота и узнать цены для автомойки?
Вы можете заказать расчёт по размерам и схеме бокса. Консультация поможет уточнить условия работы и выбрать модель, автоматику и опции. Стоимость установки зависит от состояния проёма. Менеджер компании проверит данные и состав работ.
Можно ли заказать расчёт вместе с монтажом?
Да. Монтаж и другие услуги можно включить в одно предложение с оборудованием. Цены сравнивайте при одинаковом составе работ: подвод питания, крепления и подготовка стен влияют на стоимость проекта. При замене старого оборудования нужна консультация, чтобы проверить существующие трубы и кабели.
Как выбрать день замера и время установки?
День замера и время установки согласуют с режимом автомойки. Срок производства и поставки уточняют для выбранной комплектации. Чтобы назначить установку на определённый день, уточняют, когда будут готовы проём и оборудование.
Есть ли скидки и фиксированные цены?
Если на ваш заказ действуют скидки, их указывают в предложении. Итоговая стоимость зависит от размеров, условий в боксе и комплектации. Цены подтверждают после расчёта.
Что проверить в гарантии, доставке и оплате?
В документах на заказ проверьте срок гарантии, правила обслуживания, условия доставки и оплаты. Разрешённые способы очистки и ограничения по химии проверьте по документации выбранной комплектации. После установки оборудование обслуживают с учётом этих требований.
Консультация по вашему боксу
Заказать расчёт ворот для автомойки
Чтобы заказать расчёт, пришлите размеры проёма и схему бокса. Консультация специалиста компании поможет выбрать комплектацию, рассчитать стоимость оборудования и уточнить услуги по установке. Для связи с порталом нужна консультация инженера компании: он проверит совместимость сигналов. Уточним цены и согласуем с графиком мойки день замера и время работ.
Что пригодится для первого обсуждения
- Габариты автомобилей и схема бокса
- Вода, моющие средства и зимняя температура
- Сигналы портала и порядок движения
