Сферы применения ворот

Ворота Dynaco с самовосстановлением

Самовосстанавливающиеся скоростные ворота Dynaco возвращают гибкое полотно в направляющие после случайного выбивания, если элементы не повреждены. Механизм восстанавливает положение полотна при предусмотренном цикле, а разрывы и деформации требуют сервиса.

Подобрать воротаПосмотреть модели

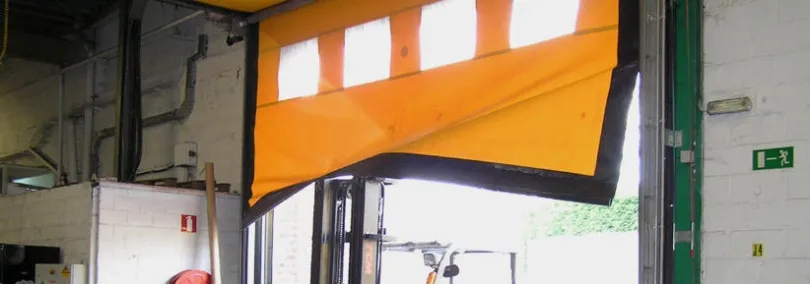

Гибкое полотно Dynaco после выхода из боковых направляющих
Возврат полотна в направляющие после случайного выбивания
Гибкое полотноВыход из направляющих при случайном контакте
Следующий циклВозврат при сохранной конструкции

Подходящие решения

Модели ворот Dynaco с самовосстановлением

Результат для объекта

Что даёт автоматический возврат полотна

В загруженном проезде груз или техника могут выбить полотно из направляющих. Если конструкция цела, автоматический возврат помогает восстановить закрывание без ручной заправки полотна.

Меньше остановок из-за выбивания

Когда полотно и направляющие целы, механизм может восстановить их зацепление без ручной заправки. После контакта сначала проверяют состояние ворот и безопасность прохода.

Гибкость вместо жёсткой створки

Полотно может деформироваться и выйти из направляющей при воздействии. Это уменьшает последствия некоторых столкновений, но не исключает повреждения при сильном ударе.

Ограничения самовосстановления

Возврат полотна в направляющие — конкретная функция. Она не устраняет разрывы, деформацию рамы, неисправности привода или повреждение датчиков.

Задачи на участке

Самовосстановление в проездах с погрузчиками

Функция полезна в складских и производственных проездах с частым движением техники. Температура, ветер и размер проёма определяют выбор самой модели.

Складской проезд с погрузчиками

Груз или вилы могут задеть полотно при неверной траектории. Функция помогает после выбивания, если конструкция осталась целой; разметка и настройка открытия остаются необходимыми.

Межцеховой транспортный проход

В тесной зоне с тележками и палетами важно быстро понять, можно ли вернуть ворота к работе. Сотрудникам нужен понятный порядок осмотра и обращения в сервис.

Проём с высокой интенсивностью

Чем чаще проходят грузы, тем заметнее последствия остановки. Функцию рассматривают вместе с системой защиты, обслуживанием и организацией потока.

Специализированная зона

Для морозильной камеры, чистого помещения или наружного проезда сначала выбирают профильное исполнение. Самовосстановление не заменяет температурные и ветровые характеристики.

Перед установкой

Условия автоматического восстановления полотна

Автоматический возврат требует сохранной конструкции и соблюдения инструкции модели. На объекте заранее определяют порядок осмотра после контакта и обращения в сервис.

Сохранность элементов

После удара проверяют полотно, направляющие, раму и датчики по инструкции. При разрыве, перекосе или неисправности привод нельзя использовать как средство ремонта.

Правильные настройки

Зону обнаружения транспорта, выдержку закрывания и защитные устройства согласуют с маршрутом. Это помогает снижать вероятность самого столкновения.

Подходящее исполнение

Для внешнего проёма проверяют ветер, для холода — профильную комплектацию, для чистой зоны — условия воздухообмена. Функция возврата не делает одну модель универсальной.

Обучение и обслуживание

Персоналу нужен алгоритм остановки, осмотра и безопасного запуска. Регулярные проверки и сервис сохраняются даже при наличии самовосстановления.

Устройство и цикл

Как полотно возвращается в направляющие

После выбивания гибкое полотно выходит из одной или обеих направляющих. При сохранной конструкции механизм возвращает кромку на рабочую траекторию во время предусмотренного цикла.

Демонстрация выхода мягкого полотна Dynaco из направляющей
Не проверяйте функцию намеренным ударом техникой. Последовательность действий после выбивания определяется руководством конкретной модели.

Контакт и выход полотна

Воздействие может выбить гибкое полотно из одной или обеих направляющих. Сам факт выхода ещё не подтверждает, что остальные элементы ворот не повреждены.

Осмотр перед продолжением

Освободите проход и выполните проверку по инструкции модели. При видимых повреждениях или ошибке управления остановите эксплуатацию и обратитесь в сервис.

Восстановление положения

При допустимом состоянии следующий предусмотренный цикл возвращает полотно в направляющие. Убедитесь в нормальном закрывании и работе защитных устройств.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Подбор ворот и настройки открытия для транспорта

Если на объекте уже происходят столкновения, полезно начать с причины. Самовосстановление помогает справиться с последствиями, а планировка и автоматика — уменьшить вероятность повторения.

Опишите проблемный маршрут

Покажите направление движения, поворот у проёма и габариты груза. Укажите, на каком этапе происходят контакты: при въезде, выезде или закрывании.

Проверьте способ открытия

Оценим, хватает ли времени до подъезда техники и не закрываются ли ворота до полного освобождения прохода. Настройки должны учитывать реальные грузы.

Определите условия установки

Нужны размер проёма, температура, ветер и требования к воздуху. По этим данным выбираем серию, затем механизм управления и защиту.

Обсудить подборДокументация моделей

Выбор исполнения

Сравнение ворот Dynaco с самовосстановлением

Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.

Сравнение ворот Dynaco с самовосстановлением
КритерийM2 CompactM2 PowerM2 All WeatherM2 FreezerD-310D-311 LF / LF HSD-311 CleanroomM3 CompactM3 All Weather
Назначение в этой сфереВнутренний складской или производственный проходПроезд с повышенной ветровой нагрузкойВыезд на наружный контур зданияГраница холодильной или морозильной камерыНебольшой внутренний транспортный проходВнутренний технологический проходГраница помещения с требованиями к воздухуШирокий транспортный проход внутри зданияШирокий выезд из здания на улицу
ПрименениеВнутреннееВнутреннее и наружноеВнутреннее и наружноеВнутреннееВнутреннееВнутреннееВнутреннееВнутреннееВнутреннее и наружное
Максимальная ширина проёма, мм5 5005 5005 5004 5004 0004 0004 00011 0008 000
Максимальная высота проёма, мм5 5005 5005 5005 5004 0004 0004 0005 5005 500
ИсполнениеСтандартноеСтандартноеСтандартноеДля морозильных камерСтандартноеСтандартноеДля чистых помещенийСтандартноеСтандартное
ПриводPush-PullPush-PullPush-PullPush-PullGravity DriveGravity DriveGravity DrivePush-PullPush-Pull

Таблицу можно прокрутить по горизонтали.

На действующих объектах

Примеры складских и производственных проездов

Складской проём с воротами Dynaco в РЦ Верный

Интенсивный складской поток

Распределительный центр "Верный"

Скоростные ворота разделяют зоны распределительного центра "Верный". Фотографии показывают размещение ворот в складских транспортных проездах.

Подробнее
Ворота Dynaco на производстве упаковки ПЭФ Союз

Производство упаковки

ПЭФ "Союз"

На производстве упаковки ПЭФ "Союз" скоростные ворота установлены в проёме между помещением и улицей. Фотографии показывают размещение ворот и подъезд техники.

Подробнее

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы о самовосстанавливающихся воротах

Возврат полотна, осмотр после выбивания и неисправности, которые требуют ремонта.

Что означает самовосстановление ворот?

Это автоматический возврат гибкого полотна в боковые направляющие после случайного выбивания. Функция восстанавливает положение полотна, если элементы сохранили работоспособность. Она не ремонтирует разрывы или повреждения конструкции.

Нужен ли ручной возврат полотна после выбивания?

При предусмотренном конструкцией выбивании целого полотна возврат происходит автоматически во время соответствующего цикла. Сначала осмотрите ворота по инструкции. Если полотно не вернулось или появился сбой, остановите эксплуатацию и обратитесь в сервис.

Можно ли продолжать работу сразу после удара?

Сначала нужно освободить проём и проверить ворота по инструкции модели. При повреждении полотна, направляющих, рамы или защитных устройств эксплуатацию прекращают. Автоматический возврат не заменяет оценку состояния после контакта.

Устраняет ли технология разрыв полотна?

Нет. Возврат кромки в направляющую не восстанавливает целостность материала. Разрыв, повреждение соединения или деформация конструкции требуют сервисной оценки и соответствующего ремонта.

Нужно ли обслуживать такие ворота?

Да. Сохраняются осмотры, проверка креплений, направляющих, управления и защитных устройств по регламенту. Возможность автоматического возврата в отдельных ситуациях не означает отсутствие износа и обслуживания.

Работает ли самовосстановление в морозильной камере?

Функция предусмотрена и в профильных решениях Dynaco для холода, но модель выбирают прежде всего по температуре и условиям камеры. Для M2 Freezer нужно согласовать полотно, обогрев и режим работы. Обычные внутренние ворота нельзя выбирать для мороза только по наличию самовосстановления.

Обсудим ваш объект

Подберём ворота с самовосстановлением

Опишите поток техники и условия проёма. Если контакты с полотном уже случаются, приложите схему маршрута — обсудим модель и настройки открытия.

Что пригодится для первого обсуждения

  • Размеры, фотографии и условия проёма
  • Техника, грузы и траектория движения
  • Сценарий контакта и текущая автоматика
Рассчитать проект
