Отделение ремонтного участка
Закрытый проём ограничивает воздухообмен с соседней зоной. Пыль и вытяжку учитывают в общей схеме вентиляции.
Работаем по всей России с 2008 года
Сферы применения ворот
Скоростные ворота Dynaco для транспортных проёмов ангара
Ангар может объединять стоянку техники, ремонт и хранение деталей. Для внутренних границ и наружного въезда подбирают разные скоростные ворота Dynaco. Решение зависит от транспортного габарита, режима движения и ветровой нагрузки; термин "ангар" не задаёт готовую модель.
Назначение проёмаРемонт, хранение или выезд на улицу
Крупная техникаРазмер проверяют вместе с траекторией
Подходящие решения
Модели ворот Dynaco для транспортных проёмов ангара
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Большие внутренние проёмы
M3 Compact
Крупный внутренний проход
Большие проёмы с ветровой нагрузкой
M3 Power
Наружный транспортный проём
Широкие наружные проёмы
M3 All Weather
Наружный участок с повышенной нагрузкой
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что решают скоростные ворота в ангаре
Внутренняя граница отделяет операции, наружная — рабочую зону от площадки. Для каждой нужны свои условия подбора.
Проезд при частом движении
Подъём полотна и автоматическое управление обслуживают рабочие маршруты. Длительность цикла согласуют с габаритом техники.
Закрытие наружной границы
Наружное исполнение выбирают по размеру и ветру. Оно возвращает проём в закрытое состояние после выезда транспорта.
Задачи на участке
Проёмы ангара с разными условиями
Внутренний проезд не требует тех же проверок, что выход на открытую площадку.
Хранение деталей → ремонт
Для широкой внутренней границы рассматривают M3 Compact. Если перемещается оборудование, учитывают его габарит и способ транспортировки.
Ангар → открытая площадка
Наружные M3 Power и M3 All Weather сравнивают по допустимому ветровому воздействию. Состояние фасада и креплений входит в подбор.
Проезд крупной техники
Проверяют груз, навесное оборудование и радиус поворота перед проёмом. Датчики выбирают после определения маршрута.
Перед установкой
Исходные данные для ангарного закрытия
Ширина проёма — только часть задания. Важны условия движения и монтажа.
Размеры техники и проёма
Указывают максимальный транспортный габарит и свободный проход. Для воздушного судна требуется отдельная габаритная схема.
Условия наружного проёма
Фиксируют ветер, расположение фасада и осадки. Предел модели сверяют для запрошенных размеров.
Каркас и облицовка
Проект монтажа опирается на несущие элементы. Отмечают материал стоек, перемычки и дополнительные конструкции.
Порядок эксплуатации
Описывают выезды в смену и ночной режим. Отдельно согласуют обслуживание и действия при отключении питания.
Устройство и цикл
Как закрывается ангарный транспортный проём
Ворота серии M поднимают и опускают гибкое полотно приводом Push-Pull. Это позволяет управлять полным циклом.
Полотно над проездом
Вертикальное открывание освобождает транспортный проход. Свободную высоту определяют после проверки установочной схемы.
Сигнал перед подъездом
Управление выбирают для конкретной техники. Зона обнаружения учитывает траекторию и соседние работы.
Возврат после выхода из направляющих
Неповреждённое полотно может заправиться при следующем цикле. Контакт с техникой требует проверки состояния ворот по инструкции.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как подготовить ангар к подбору
Нужны материалы по участку, который будет закрывать конкретная пара направляющих.
Показать проём и подходы
На снимках должны быть видны фасад, внутренняя зона и боковые опоры. Общий план показывает манёвры транспорта.
Описать максимальный проезд
Фиксируют самую крупную технику с грузом или навесным оборудованием. Редкий крупный проход тоже входит в задание.
Разделить рабочее и ночное закрытие
Существующие ворота и дополнительные преграды показывают на схеме. Порядок их работы согласуют вместе с монтажом.
Выбор исполнения
Сравнение ворот Dynaco для транспортных проёмов ангара
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Power | M2 All Weather | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|
| Назначение в этой сфере | Интенсивный проезд с ветровой нагрузкой | Выезд на наружный контур здания | Крупный внутренний проход | Наружный транспортный проём | Наружный участок с повышенной нагрузкой |
| Применение | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Примеры крупных проёмов Dynaco

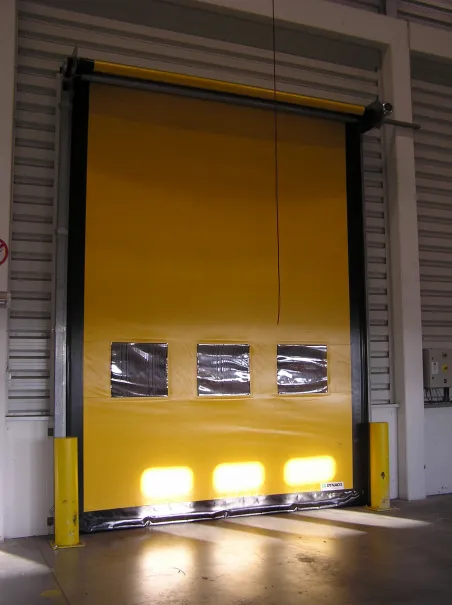

Крупный внутренний проём
Склад негабаритного груза. Dynaco в больших проёмах
В карточке склада негабаритного груза показана установка M3 Compact в больших проёмах.
Подробнее
Наземный транспорт

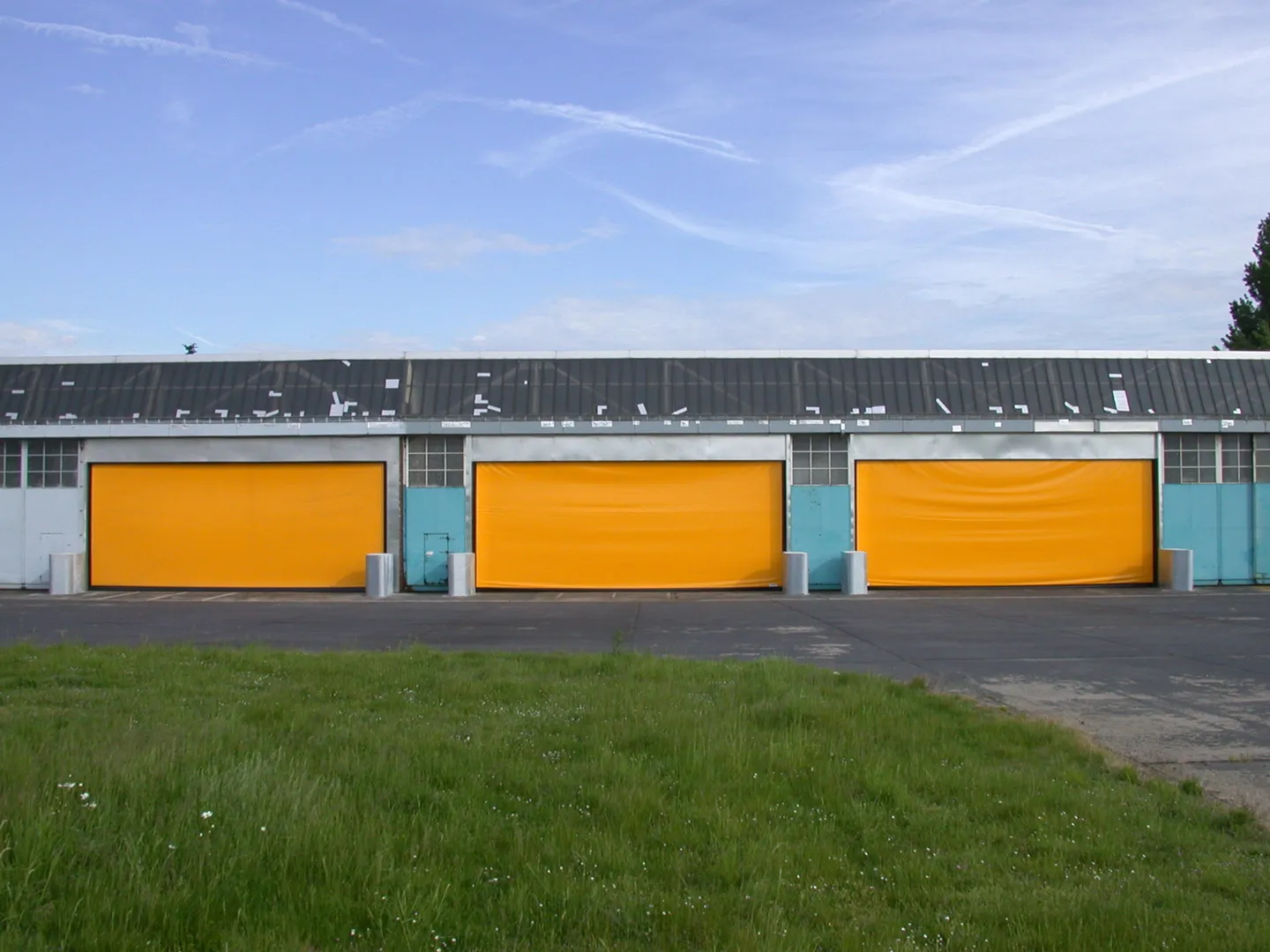

Аэропорт. Dynaco в транспортном блоке
В транспортном блоке аэропорта установлены M3 Power.
ПодробнееЧто уточняют перед заказом
Вопросы о воротах для ангара
Размеры, наружное исполнение и организация проезда.
Какая модель нужна для ангара?
Это зависит от проёма. Для внутренней границы рассматривают M3 Compact, для наружной — M3 Power или M3 All Weather после проверки размеров и ветра.
Можно ли закрыть весь фасад одними воротами Dynaco?
Только если размеры и условия соответствуют модели. При выходе за её пределы нужна другая конструкция или иной проект закрытия.
Помогут ли ворота отделить ремонт от хранения?
Закрытые ворота ограничивают воздухообмен между участками. Для пыли, вытяжки и перепада давления дополнительно проверяют вентиляцию и планировку.
Нужно ли учитывать редкий проезд крупной техники?
Да. Максимальный габарит определяет требуемый проход даже при редких перемещениях. Его фиксируют вместе с высотой груза и навесным оборудованием.
Можно ли сохранить существующие металлические ворота?
Совместную установку рассматривают по месту. Проверяют траектории, крепления, доступ к приводу и порядок работы двух закрытий.
Как работают ворота при ветре?
Для наружных моделей допустимая нагрузка зависит от размера. Её сверяют с условиями объекта; обещание работы при любом ветре в задание не включают.
Обсудим ваш объект
Подбор ворот для участка ангара
Определим модель для внутреннего прохода или наружного въезда по технике и условиям объекта.
Что пригодится для первого обсуждения
- План ангара и назначение проёма
- Размеры техники с грузом и навесным оборудованием
- Каркас, фотографии и данные по ветру
