Проход подвижного состава
Размер ворот проверяют по транспортному габариту и оборудованию машины. Направляющие и верхний узел должны размещаться за пределами согласованной зоны движения.
Работаем по всей России с 2008 года
Сферы применения ворот
Скоростные ворота Dynaco для депо
Скоростные ворота Dynaco для депо открывают проезд подвижного состава и закрывают помещение между перемещениями. Большой проём подбирают по рабочему габариту транспорта, ветровой нагрузке и монтажу у рельсов. Нижнее примыкание, оборудование над проездом и проход персонала требуют отдельного согласования.
Габарит составаРазмер проверяется по рабочему положению техники
Рельсовый проёмНижнее примыкание входит в проект монтажа
Подходящие решения
Модели ворот Dynaco для депо
Внутренние проёмы
M2 Compact
Транспортный проход между внутренними зонами
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Широкие наружные проёмы
M3 All Weather
Большой наружный въезд
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Какие задачи решают ворота на въезде в депо
Ворота возвращают закрытую границу помещения после проезда состава. Для депо важны не только скорость полотна, но и точная геометрия большого прохода.
Закрытие фасада между проездами
Полотно ограничивает время сообщения депо с улицей. Для ветрового въезда подбирают модель по нагрузке и размеру; теплоизоляционные задачи здания проверяют отдельно.
Вертикальное освобождение проёма
Полотно поднимается над проездом, оставляя подход свободным от распашной створки. Монтаж требует места для верхнего узла и доступа к нему при обслуживании.
Задачи на участке
Где в депо применяют разные воротные решения
Внешний въезд и внутренний проезд отличаются средой. Внутри каждого из них учитывают рельсы, рабочий габарит и оборудование участка.
Наружный въезд в депо
Здесь проверяют ветер, размер и положение фасада. Для больших проёмов с высокой ветровой нагрузкой рассматривают M3 All Weather.
Внутренняя граница ремонтных участков
При малой нагрузке воздуха возможен подбор M3 Compact для крупного прохода. Назначение ремонтной зоны и выделения от процесса уточняют отдельно.
Проезд по рельсовому пути
Нижнее прилегание согласуют с рельсами, канавками и полом. Обычную схему ровного складского пола нельзя переносить на этот узел без проверки.
Отдельный маршрут персонала
Людям нужен согласованный проход рядом с транспортной границей. Скоростной цикл ворот и организация такого маршрута проектируются вместе.
Перед установкой
Что проверить в проекте ворот для депо
До заказа нужно сопоставить монтажную схему с путём и подвижным составом. Так выявляют ограничения, которые невозможно устранить настройкой привода.
Рабочий габарит транспорта
Указывают высоту, ширину и выступы в том положении, в котором техника проходит ворота. Оборудование на крыше и над путём отражают в проекте.
Рельсы и нижнее примыкание
Передают разрез пола с рельсами, канавками и уклонами. Подтверждают, как нижняя часть полотна взаимодействует с этим контуром.
Ветер на большом фасаде
Нужны размеры и проектная нагрузка на проём. Параметры выбранной серии сверяют для этой геометрии, а не по максимальной цифре каталога.
Сервис и режим остановки
Проверяют доступ к приводу, возможность остановить путь и порядок прохода людей при неисправности. Участок должен иметь согласованный сценарий обслуживания.
Устройство и цикл
Как ворота работают в проезде подвижного состава
Модели M3 поднимают и опускают полотно приводом Push-Pull. Последовательность открытия согласуют с движением состава и положением оборудования над проездом.
Команда до входа в проём
Открытие должно завершиться до пересечения согласованной границы движения. Способ команды и подтверждения положения проверяют вместе с организацией проезда.
Контроль длинного прохода
Сценарий включает весь состав и возможную остановку на границе. Защитные устройства выбирают по этому потоку и проверяют в рабочем положении техники.
Прилегание после проезда
После освобождения пути полотно закрывает проём. Узел у рельсов согласуют по разрезу пола: канавки, уклон и выступы влияют на фактическое прилегание нижнего края.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Данные для расчёта ворот депо
Для крупного рельсового проёма нужны схема, разрез и рабочие габариты. Набора фотографий без размеров нижнего узла недостаточно для окончательного подбора.
План пути и разрез пола
Указывают расположение рельсов, канавок, уклонов и оборудования над проездом. План показывает соседний проход персонала и доступ для сервиса.
Габарит подвижного состава
Передают данные самой крупной техники в рабочем положении. Схему сопоставляют с рамой, верхним узлом и местом крепления ворот.
Условия фасада и график проездов
Нужны ветер, температура, пиковый режим и время между составами. Для действующего депо добавляют ограничения монтажа и остановки пути.
Выбор исполнения
Сравнение ворот Dynaco для депо
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M3 All Weather |
|---|---|---|---|---|
| Назначение в этой сфере | Транспортный проход между внутренними зонами | Интенсивный проезд с ветровой нагрузкой | Выезд на наружный контур здания | Большой наружный въезд |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах

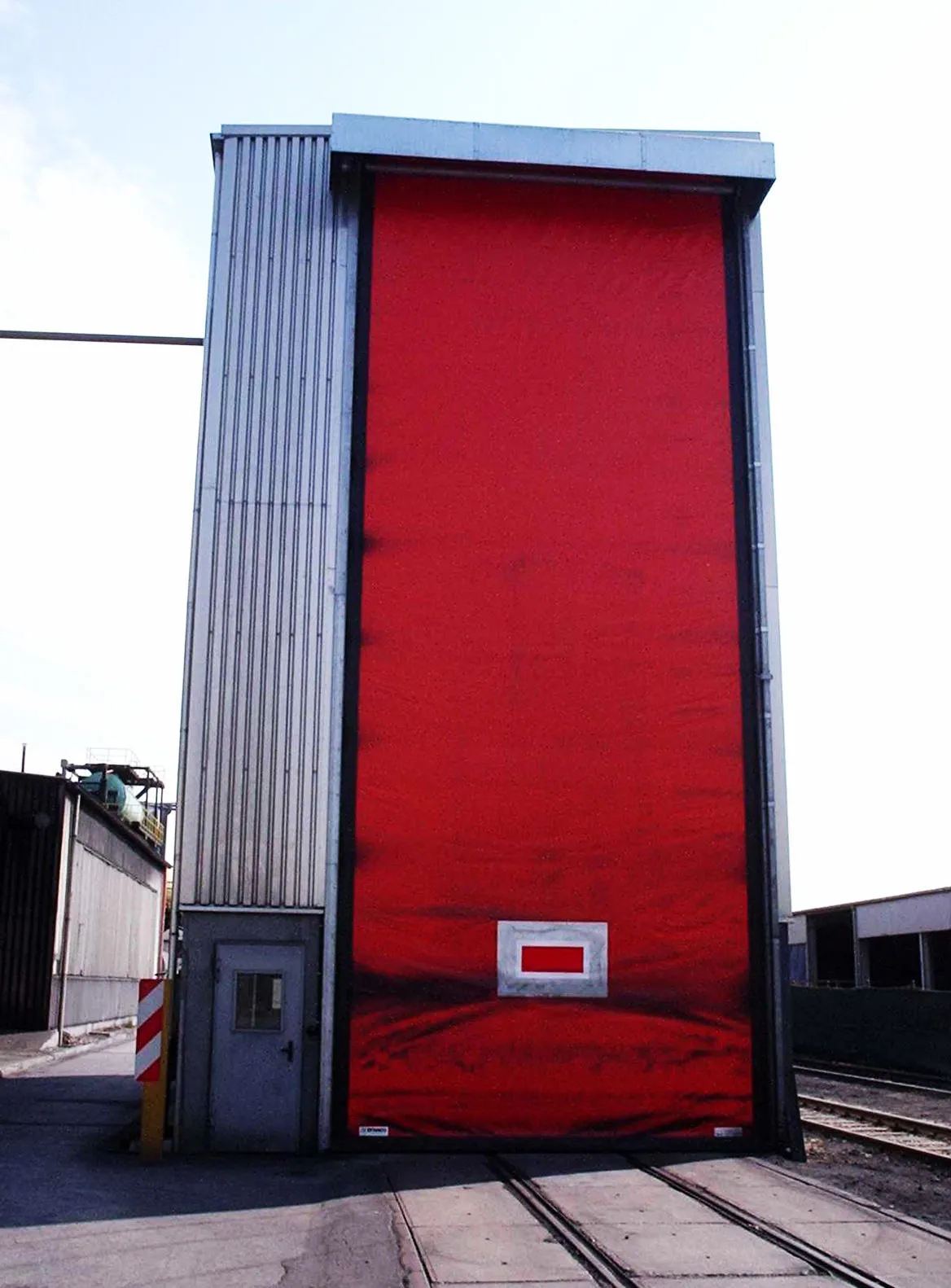

M3 All Weather на железнодорожном предприятии
Железнодорожное депо
Железнодорожное предприятие. Dynaco в депо
На железнодорожном предприятии в проезде депо установлены M3 All Weather. Фотографии объекта показывают применение модели на большом транспортном проёме.
ПодробнееЧто уточняют перед заказом
Вопросы о воротах депо
Рельсы, рабочий габарит состава и внешние условия.
Какие модели рассматривают для большого въезда депо?
Сначала проверяют подходящий размер в сериях M3, затем выбирают исполнение по нагрузке воздуха. Для наружного проёма с высокой ветровой нагрузкой рассматривают M3 All Weather. Монтаж у рельсов требует отдельной проверки.
Можно ли подобрать ворота по габариту кузова?
Нужен полный рабочий габарит транспорта с выступами и оборудованием. Также проверяют пространство над путём и монтажные элементы ворот. Размер кузова без этих данных не подтверждает свободный проезд.
Как нижнее полотно примыкает к рельсам?
Узел проверяют по разрезу пола с рельсами и канавками. Требуется согласовать фактическое прилегание и требования к изоляции. Схема ровного промышленного пола не описывает этот контур автоматически.
Подходит ли M3 Compact на открытый фасад?
Допустимость зависит от размера и ветровой нагрузки. В каталоге M3 Compact относится к большим проёмам с малой ветровой нагрузкой. Для открытого въезда часто требуется рассмотреть другое исполнение и подтвердить его параметры.
Можно ли открывать ворота сигналом участка?
Возможность проверяют по сигналам и выбранному блоку управления. Отдельно согласуют подтверждение положения полотна и действия при отказе. Рабочий сценарий должен включать остановку состава на границе проёма.
Что предусмотреть на время отключения питания?
Порядок действий берут из инструкции исполнения и проекта участка. Отдельно согласуют доступ персонала и возможность остановить движение транспорта. Гибкое полотно само по себе не подтверждает аварийный выход или способ раскрытия.
