Сферы применения ворот

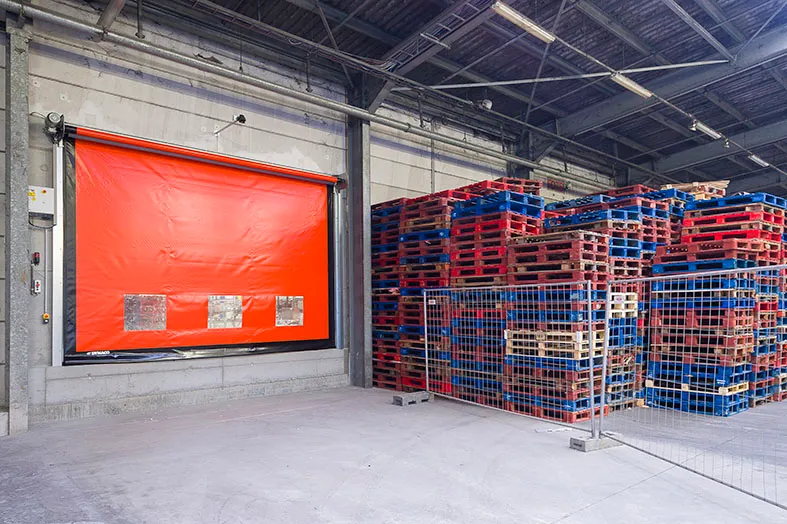

Быстрые ворота Dynaco для склада с потоком погрузчиков
Быстрые ворота на складе оценивают по полному циклу: обнаружение техники, открывание, проход и закрывание. Скорость полотна — только один его параметр. Для Dynaco подбирают модель и автоматику так, чтобы погрузчик проходил по согласованному маршруту, а проём закрывался после освобождения.
Полный циклОт сигнала до закрытого проёма
Пиковый потокНастройка по загруженному часу
Подходящие решения
Модели ворот Dynaco для склада с потоком погрузчиков
Внутренние проёмы
M2 Compact
Частый внутренний проход
Проёмы с ветровой нагрузкой
M2 Power
Быстрый проход с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Широкий внутренний поток
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Настройка сигнала и закрывания для складского потока
Ускорение прохода начинается с наблюдения за маршрутом, включая остановки перед воротами.
Закрытие без лишнего ожидания
Пауза перед закрытием учитывает груз и защиту прохода. Длинная задержка после проезда увеличивает время открытого проёма.
Разные режимы прохода
Для выбранной автоматики обсуждают команды от транспорта и персонала. Настройки согласуют с правилами движения участка.
Задачи на участке
Где искать задержки складского потока
Одинаковое число проходов может создавать разную нагрузку в зависимости от направления и длины груза.
Поток комплектования в час пик
На внутренней границе считают проходы в загруженный период. Проверяют, ждёт ли техника открытия или освобождения встречного маршрута.
Сцепка или длинный груз
Время пересечения проёма увеличивается. Датчики и задержку закрывания настраивают для полного состава, а не только кабины.
Отгрузка с наружной площадки
Скорость работы должна сочетаться с наружным исполнением. M2 Power рассматривают после проверки ветра и размеров.
Перед установкой
Что измерить для быстрых складских ворот
Наблюдение за несколькими рабочими проходами дополняют статистикой пикового периода.
Время этапов
Отмечают момент сигнала и начало открытия. Затем измеряют проход техники и закрытие, чтобы увидеть задержку каждого этапа.
Траектория и скорость техники
Описывают подъезд, остановку и встречный поток. Длина груза определяет время, когда проход остаётся занят.
Посторонние срабатывания
Проверяют соседние маршруты и работу оборудования. Ложные сигналы удерживают ворота открытыми без полезного прохода.
Условия модели
Размер, ветер и температура ограничивают выбор. Самую высокую скорость в каталоге нельзя переносить на любой проём.
Устройство и цикл
Четыре этапа цикла и три зоны настройки
Техническое задание должно описывать весь проход. Команда, контроль зоны и закрытие связаны между собой.
Обнаружить приближение
Орган управления подаёт команду заранее на согласованном расстоянии. Проверяют направление и ширину зоны обнаружения.
Контролировать проход
Защитные устройства работают согласно комплектации. При настройке используют габарит техники вместе с грузом.
Закрыть после прохода
Таймер задаёт выдержку после освобождения зоны. Его значение проверяют в рабочем потоке после монтажа.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Материалы для подбора по скорости цикла
Короткое видео проезда часто объясняет задачу точнее одного числа проходов за сутки.
Записать несколько проходов
На видео должны быть видны подъезд и весь проём. Отдельно фиксируют встречное движение и длинный груз.
Описать час пик
Указывают количество проходов и характер очереди. Если задержки связаны с разгрузкой, их отмечают отдельно от работы ворот.
Согласовать открытие и закрытие
Определяют зоны сигнала и контроля. Подходящую модель связывают с конкретной автоматикой в одной спецификации.
Выбор исполнения
Сравнение ворот Dynaco для склада с потоком погрузчиков
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Частый внутренний проход | Быстрый проход с ветровой нагрузкой | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Широкий внутренний поток | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Скоростной цикл в складских проёмах
Распределительный центр

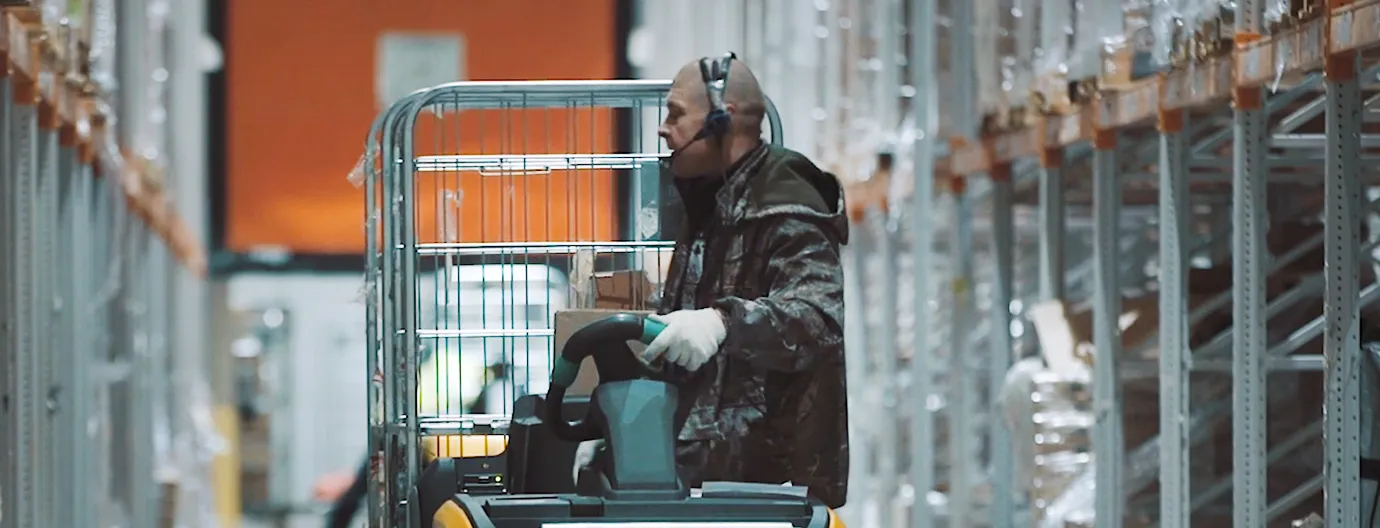

РЦ "Верный" — ворота DYNACO в распределительном центре
Ворота Dynaco разделяют складские зоны РЦ "Верный". В описании объекта указана задача частой работы проёма.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о быстрых воротах на складе
Скорость, очередь и настройки управления.
Какие ворота будут самыми быстрыми для склада?
У M2 Compact в каталоге указаны открывание 2,4 м/с и закрывание 1,2 м/с. Выбор для склада дополнительно зависит от размера и условий проёма. Полный цикл сравнивают с учётом сигнала, высоты открытия, груза и задержки закрывания.
Почему погрузчик ждёт у скоростных ворот?
Причиной может быть позднее обнаружение, встречное движение или операция рядом с проёмом. Для проверки нужны наблюдение за проходом и настройки автоматики.
Нужно ли считать проходы за сутки?
Нужно знать и суточный режим, и пиковый поток. Несколько десятков проходов подряд могут дать другую нагрузку, чем то же количество за смену.
Можно ли убрать задержку закрывания полностью?
Значение согласуют с безопасным проходом техники и груза. Сокращать его без проверки защитных устройств и маршрута нельзя.
Можно ли использовать радар для любого маршрута?
Способ обнаружения выбирают по планировке и объектам движения. Соседняя техника и оборудование могут создавать посторонние срабатывания.
Помогут ли быстрые ворота с теплопотерями?
Сокращение времени открытого проёма влияет на воздухообмен. Для оценки нужны размеры, температуры, число проходов и фактическая длительность цикла.
