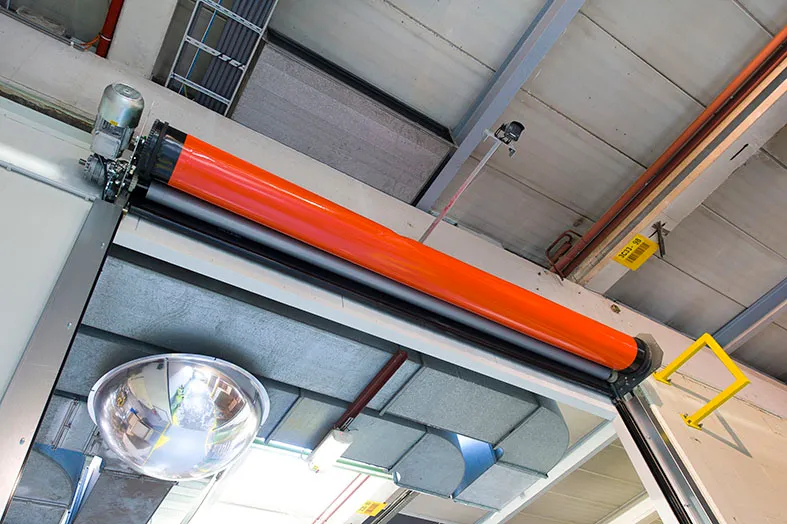

Полотно над транспортным проходом
В открытом состоянии полотно находится в верхнем узле. Зону его размещения согласуют с перекрытием и коммуникациями.
Работаем по всей России с 2008 года
Сферы применения ворот
Подъёмные рулонные ворота Dynaco для складского проёма
Подъёмные ворота Dynaco наматывают гибкое полотно над складским проходом. Такую схему выбирают после проверки верхней зоны, боковых креплений и свободного габарита для техники. При наружной установке дополнительно учитывают ветер и совместимость с существующим закрытием здания.
Монтажная схемаПроём, короб и направляющие
Свободный проходПроверка техники после установки
Подходящие решения
Модели ворот Dynaco для складского проёма
Внутренние проёмы
M2 Compact
Обычный внутренний проём
Проёмы с ветровой нагрузкой
M2 Power
Проём с внешним воздействием
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Широкая внутренняя граница
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что даёт рулонная подъёмная схема на складе
Размещение ворот влияет на проход и соседнее оборудование. Преимущества проверяют по установочному чертежу.
Без распашных створок
Для движения полотна не требуется место перед проходом. Подъезд погрузчика и защиту стоек планируют отдельно.
Проверка до монтажа
Размеры боковых и верхней зон позволяют заранее выявить пересечение с доком, воздуховодом или существующими воротами.
Задачи на участке
Где важна монтажная кинематика
На складе полотно поднимается рядом со стеллажами и доковым оборудованием. Их положение определяет монтажную схему.
Проезд между стеллажными зонами
Внутреннюю M2 Compact размещают с учётом стеллажей и прохода техники. Над проёмом проверяют место для верхнего узла.
Проём рядом с погрузочным доком
Согласуют ворота с герметизатором, доклевеллером и транспортом. Для внешних условий подбирают наружное исполнение.
Дополнение к секционным воротам
Две конструкции могут выполнять разные режимы закрытия. Возможность совместного монтажа проверяют по траекториям и креплениям.
Перед установкой
Верхняя зона, опоры и свободный габарит проёма
Измерения должны описывать всю установочную зону вокруг прохода.
Размеры проёма и монтажные поля
Измеряют ширину и высоту прохода, затем место сверху и по бокам. Сторону привода и выступы стен отмечают на схеме.
Основание для крепления
Указывают материал стен или монтажной рамы. Точки крепления сверяют с чертежом выбранного размера.
Габарит техники под воротами
Проверяют мачту, поднятые части и максимальный груз. Свободный проход после установки сравнивают с заданием склада.
Доступ к верхнему узлу
Обслуживание требует доступа к приводу и намотке. Стеллажи и коммуникации не должны перекрывать согласованную сервисную зону.
Устройство и цикл
Три зоны конструкции вокруг складского прохода
Размещение каждого узла согласуют до подключения автоматики.
Верхний узел намотки
Полотно поднимается к валу над проёмом. Свободную высоту определяют по установочной схеме.
Боковые направляющие
Направляющие занимают место по сторонам и удерживают полотно. Рядом с ними проверяют защиту от контакта техникой.
Привод и блок управления
Сторону привода и место блока согласуют с питанием и доступом персонала. Кабели показывают в монтажном задании.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как подготовить складской проём к подбору
Точная схема экономит повторные измерения при проверке нескольких вариантов.
Показать верх проёма
Фото охватывает перекрытие, перемычку и коммуникации. Нужен также вид с обратной стороны.
Измерить соседнее оборудование
Отмечают стеллажи, док и существующие направляющие. Их расстояния привязывают к краям проёма.
Описать режим двух ворот
При наличии секционного закрытия указывают, когда работает каждая конструкция. Совместное управление согласуют отдельно.
Выбор исполнения
Сравнение ворот Dynaco для складского проёма
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Обычный внутренний проём | Проём с внешним воздействием | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Широкая внутренняя граница | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Рулонные ворота в складских проёмах
Крупный внутренний проход
Склад негабаритного груза. Dynaco в больших проёмах
M3 Compact показаны на складе негабаритного груза в больших проёмах.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о подъёмных складских воротах
Монтажные размеры и взаимодействие конструкций.
Подъёмные Dynaco — это секционные ворота?
Нет. Здесь рассматривается рулонная конструкция с гибким полотном, которое наматывается в верхнем узле. Для секционного закрытия нужна отдельная документация.
Можно ли поставить ворота при низкой перемычке?
Это определяют по выбранной модели и установочному чертежу. Нужны фактические размеры верхней и боковых зон, а также расположение привода.
Как определить высоту прохода после монтажа?
Сверяют габарит проёма с установочной схемой ворот. Полученную свободную высоту сравнивают с техникой, мачтой и грузом.
Сохранятся ли существующие секционные ворота?
Совместный монтаж рассматривают по месту. Нужна проверка расстояний, траекторий, креплений и порядка работы двух конструкций.
Можно ли разместить ворота у доклевеллера?
После согласования с доковым оборудованием и маршрутом погрузчика. Управление и зоны защиты включают в общую схему участка.
Как выбрать сторону привода?
По монтажной документации и условиям доступа. Проверяют кабели, ближайшее оборудование и возможность обслуживания двигателя.
Обсудим ваш объект
Проверка подъёмной схемы для склада
Подберём модель и проверим её размещение с доком, стеллажами и существующим закрытием.
Что пригодится для первого обсуждения
- Размеры проёма и монтажных полей
- Фотографии верхней зоны и соседнего оборудования
- Габариты техники и режим дополнительных ворот
