Доставка товара через закрываемую границу
Команда открытия помогает пропустить тележку без постоянного удержания полотна открытым. Способ управления выбирают по маршруту персонала и работе во время торговли.
Работаем по всей России с 2008 года
Сферы применения ворот

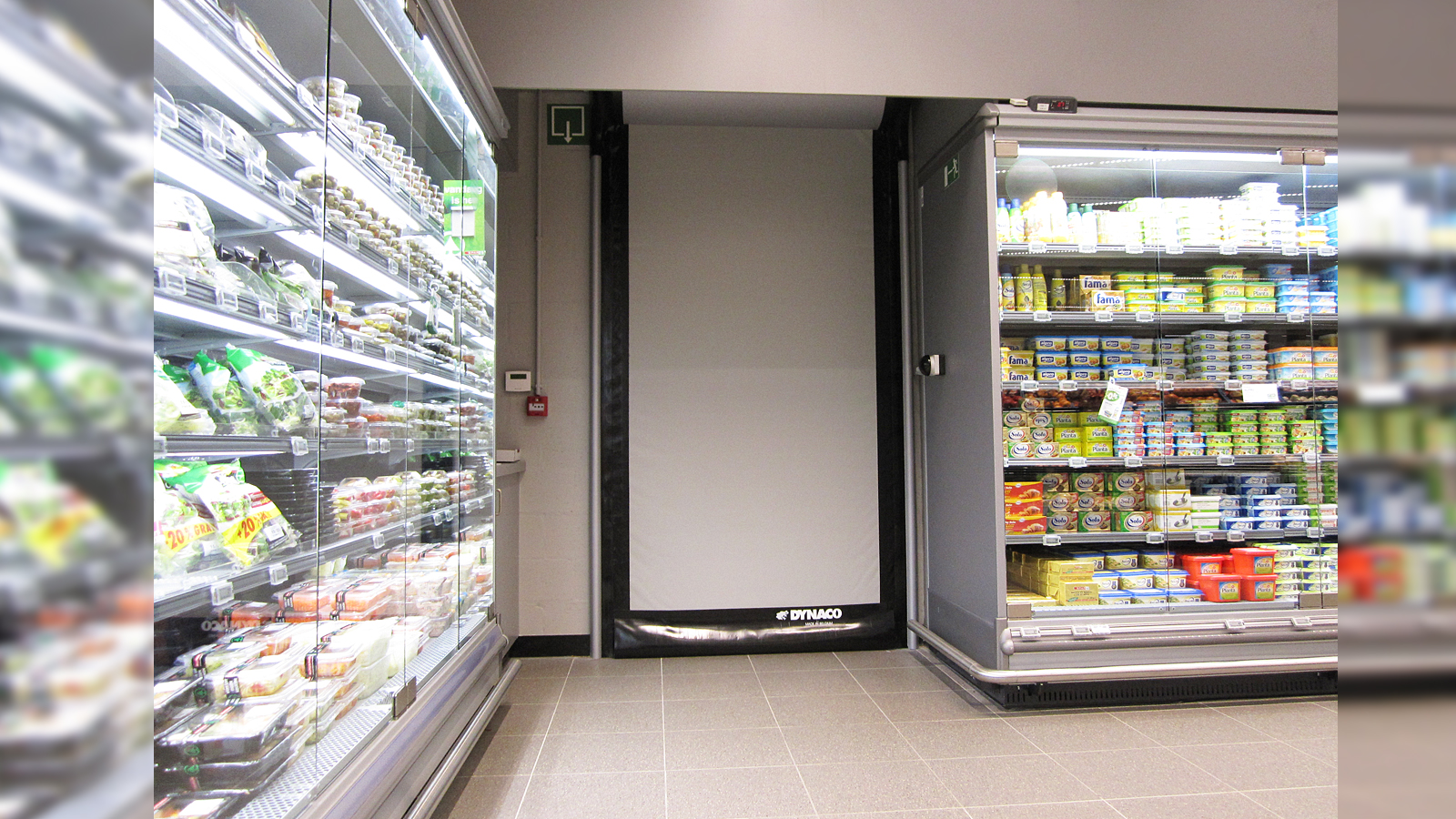

Скоростные ворота Dynaco для супермаркетов
Скоростные ворота Dynaco для супермаркетов закрывают проход из торгового зала в подсобное помещение после доставки товара. Для такого внутреннего проёма рассматривают D-311 LF. Зоны фасовки, приготовления и морозильного хранения описывают отдельно: у них разные условия воздуха, уборки и температуры.
Зал → подсобкаПроход для сотрудников и товарных тележек
Отдельные холодные зоныТемпература определяет специальное исполнение
Подходящие решения
Модели ворот Dynaco для супермаркетов
Внутренние проёмы
M2 Compact
Внутренняя складская зона
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Холодильные и морозильные камеры
M2 Freezer
Вход в морозильную зону
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Проход зал — подсобное помещение
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Как ворота участвуют в работе продуктового магазина
Персонал регулярно пополняет полки, а служебный проход должен закрываться между доставками. Настройку связывают с тележкой, грузом и расположением покупателей.
Разделение торговой и служебной зоны
Закрытое полотно отделяет подсобное помещение от зала и ограничивает воздухообмен. Запахи, пыль и перенос загрязнений оценивают вместе с вентиляцией и организацией работы.
Уборка учитывается при подборе
Материалы и расположение оборудования проверяют по средствам и способу очистки. Режим уборки входит в выбор исполнения, включая уплотнения и электрические элементы.
Задачи на участке
Какие границы есть в продовольственном супермаркете
Проход в подсобку, зона приготовления и морозильная камера не имеют одинаковых условий. В проекте магазина эти позиции разделяют.
Торговый зал и подсобное помещение
Через проём движутся сотрудники и тележки с коробками. Рассматривают D-311 LF и согласуют зону команды так, чтобы соседние покупатели не открывали проход.
Склад и подготовка товара
На участке распаковки или фасовки проверяют маршрут тары и средства уборки. Закрытое полотно ограничивает обмен воздухом, а источники загрязнений и направление потока учитывают в организации участка.
Приготовление блюд рядом с залом
Пекарня, кулинария или зона фасовки имеют свои источники влаги и запахов. Изоляцию проёма подбирают вместе с вентиляцией и условиями очистки.
Вход в морозильное хранение
Для отрицательной температуры рассматривают M2 Freezer. Влажность, лёд и частоту открытия проверяют отдельно от обычного прохода подсобки.
Перед установкой
Данные о проёме продуктового магазина
Для подбора описывают товар, транспорт и рабочую среду. Условия участка рядом с пищевой продукцией нельзя выводить только из общей категории "магазин".
Тележка, груз и место поворота
Указывают размер товара вместе с транспортом и высоту укладки. На плане проверяют пространство для поворота перед стеллажом и сразу за воротами.
Покупательский и служебный маршрут
Отмечают людей с обеих сторон, способ команды и право доступа. Защита проёма должна учитывать сотрудника рядом с тележкой.
Очистка и материалы
Передают составы средств, температуру воды и способ мойки. Совместимость полотна и элементов подтверждают под фактический регламент участка.
Температура и давление воздуха
Нужны условия хранения по обе стороны и работа вентиляции. Морозильный проём выделяют вместе с влажностью и риском обмерзания.
Устройство и цикл
Как настроить доставку товара из подсобки в зал
D-311 LF поднимает полотно и закрывает его по принципу Gravity Drive. Для супермаркета цикл проверяют на тележке, товаре и сотруднике рядом с грузом.
Команда со стороны персонала
Способ открытия согласуют для работы во время торговли. При датчике проверяют, не попадает ли в его зону движение покупателей возле проёма.
Проход товара и сотрудника
Защитные устройства проверяют по полному габариту доставки. Остановка тележки и сотрудник сбоку также входят в сценарий.
Возврат закрытой границы
После освобождения проёма ворота закрываются с выбранной выдержкой. Настройку проверяют на обычной доставке и в часы интенсивного пополнения.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что передать для подбора ворот супермаркета
Заявка описывает конкретную границу и способ доставки. Для сети магазинов одинаковая форма замера помогает сравнить позиции без смешения разных сред.
План зала и подсобных зон
На плане отмечают покупателей, стеллажи, приготовление пищи и маршрут товара. Снимки показывают обе стороны проёма и место под оборудование ворот.
Размеры транспорта и пик пополнения
Передают габариты тележек, паллет и груза. Указывают, как часто проём используют во время торговли и при приёмке поставки.
Условия хранения и уборки
Для каждой границы описывают температуру, влагу и средства очистки. Морозильную позицию и участок приготовления отмечают отдельно.
Выбор исполнения
Сравнение ворот Dynaco для супермаркетов
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom |
|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутренняя складская зона | Интенсивный проезд с ветровой нагрузкой | Вход в морозильную зону | Небольшой внутренний транспортный проход | Проход зал — подсобное помещение | Граница помещения с требованиями к воздуху |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 |
| Исполнение | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений |
| Привод | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Ворота в продуктовых магазинах

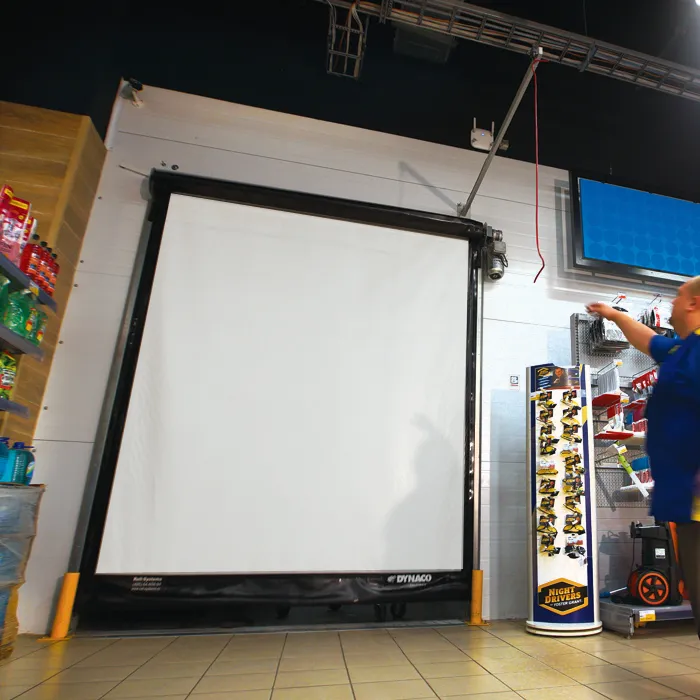

"Лента" — проход в подсобку
ТС "Лента" — ворота Dynaco в супермаркете
В супермаркете "Лента" D-311 установили на проходе в подсобное помещение, расположенном в покупательской зоне. В проекте учитывались изоляция границы, управление и внешний вид.
Подробнее

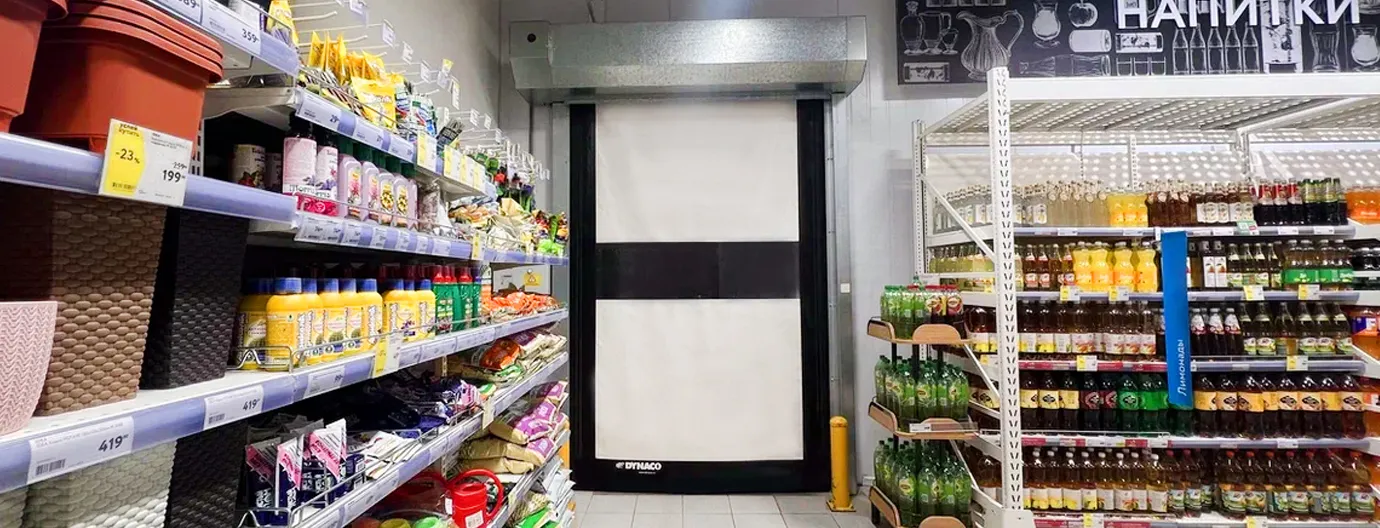

Москва — склад и торговая зона
Ворота в супермаркете в Москве
В московском супермаркете серия D-311 LF показана в проёмах между складом и торговой зоной. Описание связано с пополнением товара и отделением служебного участка.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах продуктового супермаркета
Товарные тележки, покупатели, уборка и холодные помещения.
Какие ворота выбрать для подсобного помещения у зала?
Для небольшого внутреннего проёма рассматривают D-311 LF. Нужны габариты тележки с товаром, место поворота и способ команды от сотрудника. Расположение покупателей учитывают при выборе управления и защиты.
Можно ли оставлять ворота открытыми при пополнении полок?
Такой режим описывают в сценарии работы, но он увеличивает время сообщения помещений. Для серии доставок проверяют удержание открытия и возвращение к закрытому состоянию. Настройку нельзя оценивать только по скорости привода.
Остановят ли ворота все запахи из подсобки?
Закрытый проём ограничивает обмен воздухом, однако запахи зависят от источника и давления. При открытии граница временно сообщается. Изоляцию оценивают вместе с вентиляцией; полное исключение запахов одной установкой не заявлено.
Можно ли поставить те же ворота на пекарню или кулинарию?
Нужно отдельно проверить влагу, температуру, средства очистки и материалы. Участок приготовления имеет другие условия, чем обычная подсобка. Одинаковый размер проёма не подтверждает одинаковое исполнение.
D-311 LF подойдут для морозильной камеры?
Для отрицательной температуры рассматривают M2 Freezer с нужными опциями. Влажность и обмерзание проверяют по частоте проходов. Внутренняя торговая модель не считается равноценной заменой без технического подтверждения.
Как избежать открытия от покупателей возле ворот?
Зону датчика и способ команды согласуют с планом зала. Для служебного проёма можно обсуждать управление со стороны персонала или транспорта. Право доступа и защита людей в проёме требуют отдельных решений.
Обсудим ваш объект
Подбор ворот для служебных зон супермаркета
По плану магазина и условиям хранения подготовим предложение для каждой границы. Отдельно проверим холодные помещения и участки с особыми условиями уборки.
Что пригодится для первого обсуждения
- Размеры проёма и товарных тележек
- Покупательский маршрут и часы пополнения
- Температура, вентиляция и регламент уборки
