Скоростные ворота Dynaco для внутренней установки

Внутренние скоростные ворота отделяют складские, торговые и производственные помещения. Для Dynaco проверяют размер, движение и условия по обе стороны стены. Внутри здания тоже возможны сквозняки и перепад давления, поэтому внутреннее назначение не отменяет проверки нагрузки на полотно.

Подобрать воротаПосмотреть модели

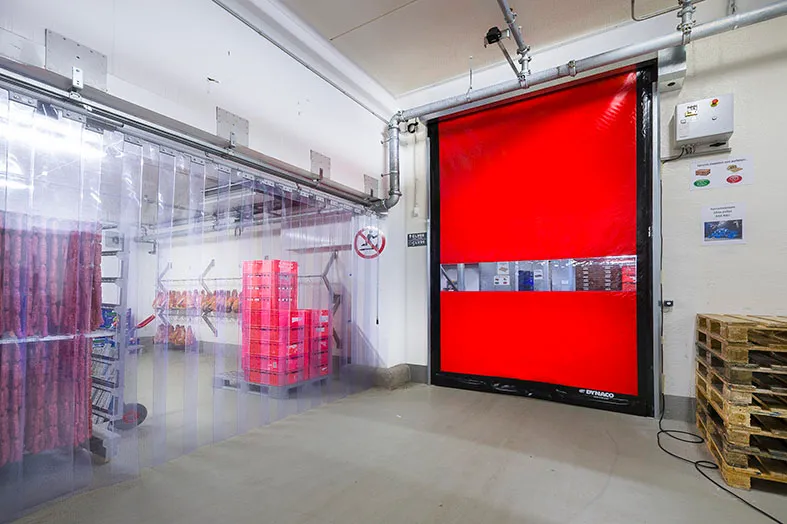

Красные внутренние ворота с прозрачной полосой
Внутренний проём между помещениями с продукцией
Между помещениямиУсловия проверяют с обеих сторон
По размеру и потокуРазные модели для разных проходов

Подходящие решения

Модели ворот Dynaco для внутренней установки

Результат для объекта

Что решают ворота внутри здания

Для внутренней границы важны соседние операции и движение через неё.

Разделение рабочих участков

Закрытый проём ограничивает воздухообмен между помещениями. Вентиляцию и требуемые условия каждой зоны рассматривают вместе с воротами.

Место у прохода

Рулонное полотно поднимается над проёмом. Направляющие и верхний узел размещают без распашных створок.

Управление под маршрут

Команду открытия выбирают для тележки, погрузчика или персонала. Настройка учитывает соседние маршруты и оборудование.

Задачи на участке

Внутренние проёмы с разными задачами

Модель выбирают по характеру прохода, а не по одному признаку "внутри".

Между складскими зонами

M2 Compact рассматривают для частого движения техники. Разница температур и поток воздуха входят в задание.

Между торговой и подсобной зоной

Для небольшого прохода рассматривают D311 LF. Учитывают тележки, персонал и видимость соседней зоны.

Проезд габаритного изделия

Для широкого внутреннего прохода рассматривают M3 Compact. Размер груза и способ перемещения проверяют до монтажа.

Перед установкой

Что проверить у внутреннего проёма

В задании должны быть и строительные размеры, и параметры эксплуатации.

Размер и монтажная зона

Измеряют проход и свободное место вокруг него. Перекрытие, стены и коммуникации показывают на фотографиях.

Воздушная нагрузка

Показывают приток, вытяжку и соседние открытые проёмы. По ним проверяют возможную воздушную нагрузку на полотно.

Объекты движения

Фиксируют технику, тележки и максимальный груз. Пешеходное пересечение согласуют отдельно.

Условия уборки

Описывают воду, моющие средства и способ очистки. Материалы конструкции и доступ к узлам проверяют по этим условиям.

Устройство и цикл

Как устроен внутренний рулонный проход

Гибкое полотно, направляющие и автоматика разделяют помещения между проходами.

Скоростные ворота Dynaco M2 Compact в помещении
Для чистого помещения требуется отдельная проверка специального исполнения, в том числе D311 Cleanroom. Обычная внутренняя модель не подтверждает требования чистой зоны.

Полотно над проходом

При открытии полотно уходит в верхний узел. Место намотки согласуют с потолком и коммуникациями.

Примыкания по периметру

Направляющие и нижнее примыкание участвуют в разделении зон. Условия пола и перепад давления проверяют при подборе.

Команда и закрытие

Автоматика получает сигнал от выбранного органа управления. Задержку после прохода согласуют с грузом и защитными устройствами.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Материалы для подбора внутренних ворот

Нужны сведения о соседних помещениях, а не только фотография одной стороны стены.

Показать обе зоны

Снимки охватывают подходы, стены и верх проёма. На плане отмечают вентиляцию и оборудование.

Описать самый крупный проход

Указывают технику и груз вместе. Для тележек и персонала сообщают направления и интенсивность движения.

Указать особые требования

Мойку, температурное разделение и чистую зону записывают отдельно. По ним проверяют модель и комплект материалов.

Обсудить подборДокументация моделей

Выбор исполнения

Сравнение ворот Dynaco для внутренней установки

Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.

Сравнение ворот Dynaco для внутренней установки
КритерийM2 CompactM2 PowerM2 FreezerD-310D-311 LF / LF HSD-311 Cleanroom
Назначение в этой сфереЧастые внутренние проходыИнтенсивный проезд с ветровой нагрузкойГраница холодильной или морозильной камерыНебольшой внутренний транспортный проходНебольшой проход внутри зданияГраница помещения с требованиями к воздуху
ПрименениеВнутреннееВнутреннее и наружноеВнутреннееВнутреннееВнутреннееВнутреннее
Максимальная ширина проёма, мм5 5005 5004 5004 0004 0004 000
Максимальная высота проёма, мм5 5005 5005 5004 0004 0004 000
ИсполнениеСтандартноеСтандартноеДля морозильных камерСтандартноеСтандартноеДля чистых помещений
ПриводPush-PullPush-PullPush-PullGravity DriveGravity DriveGravity Drive

Таблицу можно прокрутить по горизонтали.

На действующих объектах

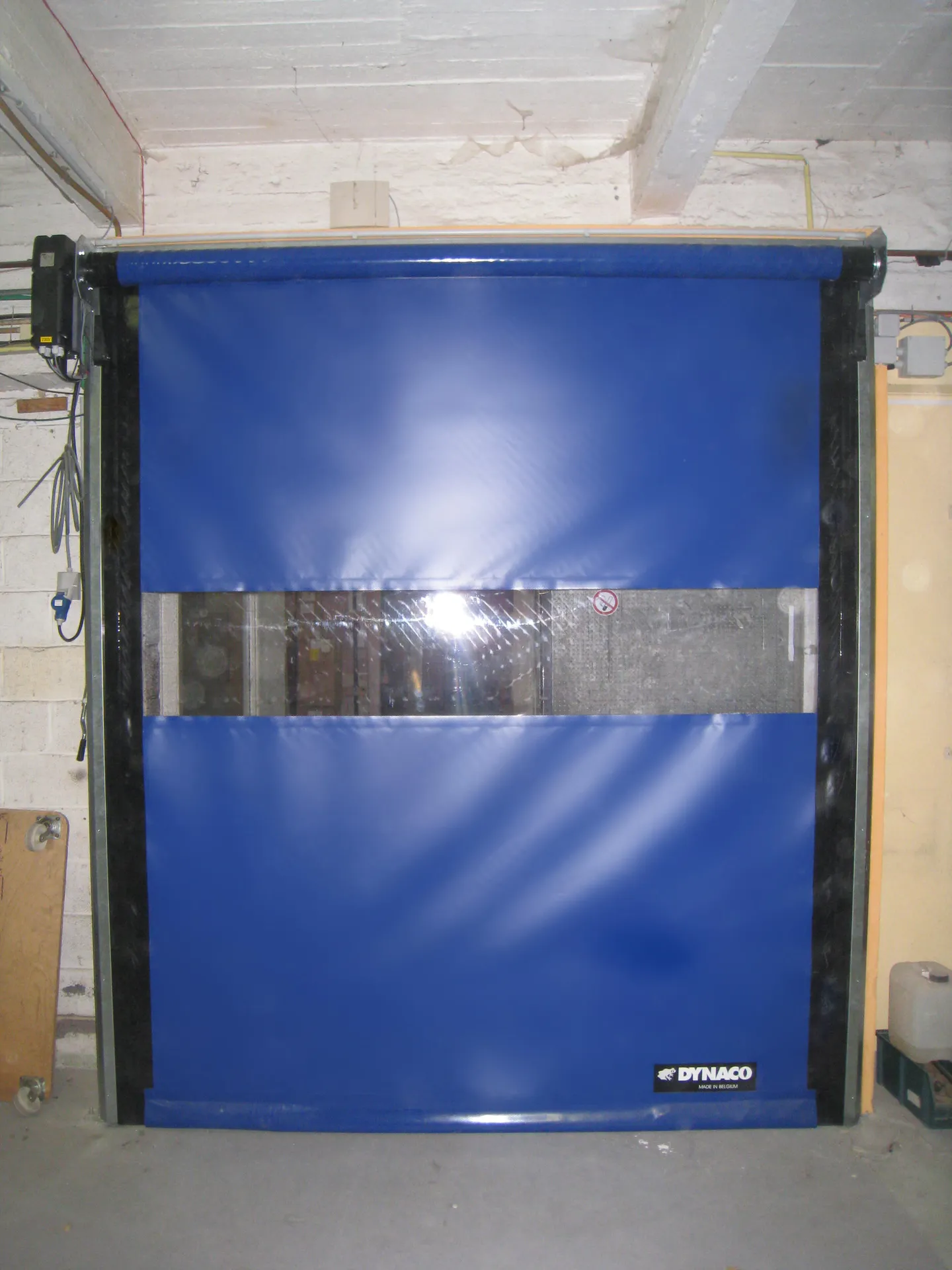

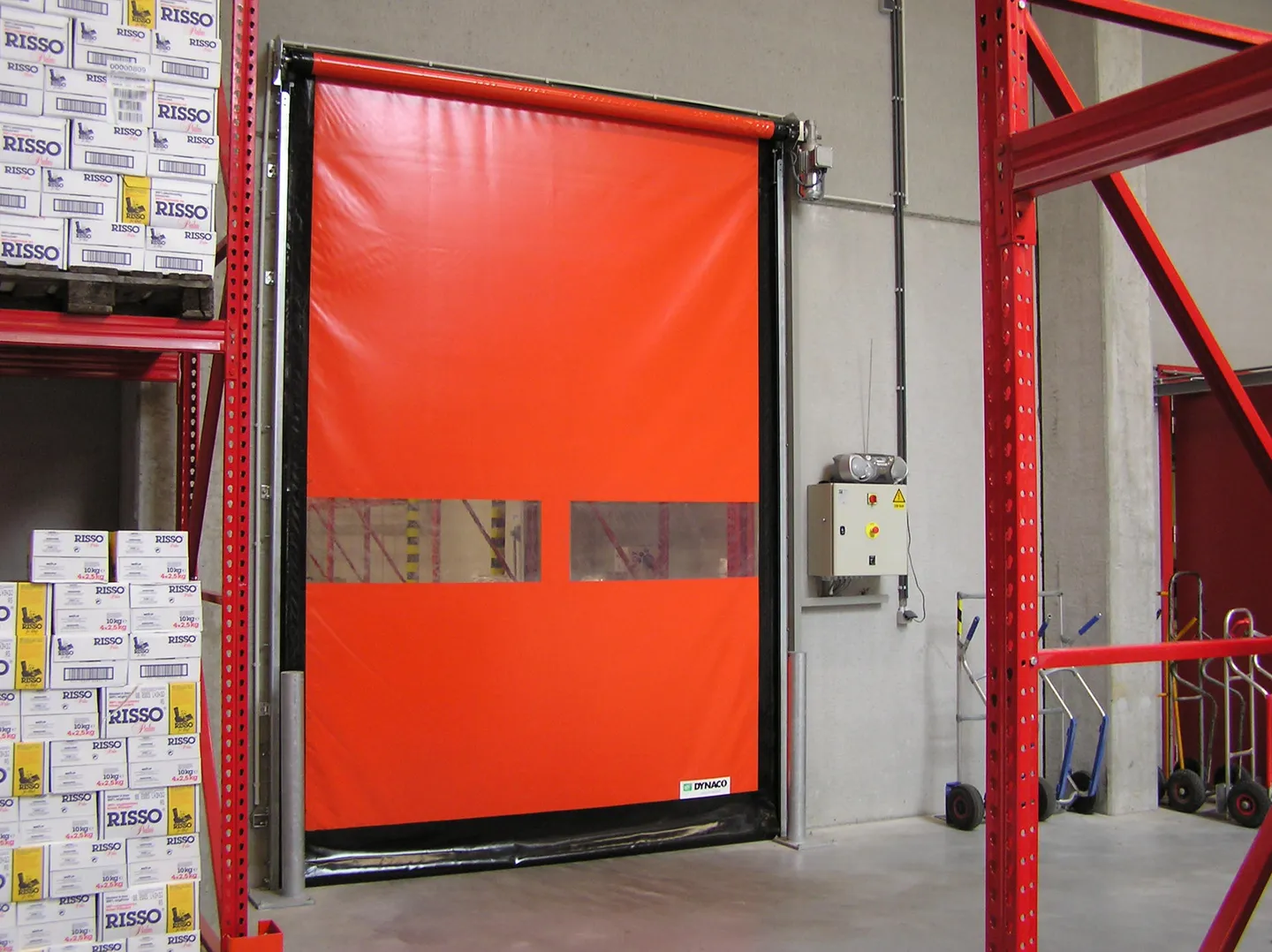

Внутренние ворота в складских помещениях

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы о внутренней установке

Размер, воздух и особые условия помещений.

Достаточно ли знать, что ворота будут внутри?

Нет. Нужны размеры, поток, температура и перепад давления. Внутри здания могут работать вытяжка и сквозной маршрут через соседние проёмы.

Какая модель подходит для небольшого прохода?

Рассматривают D311 LF или другую внутреннюю модель по размеру и задаче. Требования к управлению и размещению уточняют отдельно.

Можно ли использовать внутреннюю модель на фасаде?

Назначение подтверждают по документации. Внешний проём имеет другие условия ветра и осадков, поэтому переносить внутреннее исполнение без проверки нельзя.

Как влияет вентиляция?

Разница давления нагружает полотно и меняет воздухообмен. Для подбора нужны схема вентиляции и фактические условия по обе стороны проёма.

Подойдут ли внутренние ворота для чистой комнаты?

Для такой зоны проверяют требования проекта и специализированное исполнение D311 Cleanroom. Обычная внутренняя модель не подтверждает необходимую изоляцию.

Нужен ли отдельный пешеходный маршрут?

Это определяет организация движения участка. Автоматика ворот не заменяет согласование пересечения персонала и техники.

Обсудим ваш объект

Подбор ворот между помещениями

Выберем внутреннюю модель по габариту, маршруту и условиям соседних зон.

Что пригодится для первого обсуждения

  • Размеры и фото двух сторон
  • Техника, тележки, персонал и пиковый поток
  • Вентиляция, температура и режим уборки
