Сферы применения ворот
Скоростные рулонные ворота Dynaco из ПВХ для частых проходов
Скоростные рулонные ПВХ-ворота совмещают цельное гибкое полотно и управляемый цикл открытия. Dynaco подбирают по частоте проходов, размеру и среде. Внутренний проезд, наружная граница и широкий транспортный проход требуют проверки разных моделей, даже при одинаковом материале полотна.
Частые проходыЦикл настраивают по рабочему маршруту
По условиямРазмер и среда определяют модель
Подходящие решения
Модели ворот Dynaco из ПВХ для частых проходов
Внутренние проёмы
M2 Compact
Внутренний повторяющийся проход
Проёмы с ветровой нагрузкой
M2 Power
Повторяющийся проход с ветром
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Частый проход габаритного груза
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Почему выбирают скоростное рулонное исполнение
Для повторяющихся проходов важны открывание, контроль зоны и возврат к закрытому проёму.
Открытая зона для груза
Цельное полотно поднимается перед проходом. Грузу не требуется раздвигать ПВХ-полосы при каждом перемещении.
Команда от участка
Открытие можно связать с органом управления или согласованной системой участка. Возможность интеграции проверяют по блоку управления.
Задачи на участке
Три варианта скоростного рулонного проёма
Выбор модели начинается с условий, в которых полотно повторяет рабочий цикл.
Внутренний участок с частым движением
M2 Compact рассматривают для разделения помещений. Подбор включает давление воздуха и предметы, проходящие через ворота.
Проезд с ветровой нагрузкой
Для наружного участка рассматривают M2 Power. Допустимую нагрузку подтверждают для размера и исполнения.
Широкий внутренний проход
При габаритном грузе рассматривают M3 Compact. Маршрут и длительность прохода влияют на настройку автоматики.
Перед установкой
Какие данные задают скоростное исполнение
Количество проходов в час пик показывает нагрузку на цикл. Размер, среда и управление дополняют эти данные.
Пиковые циклы
Указывают проходы в загруженный час и сменность. Описывают длительные перерывы и непрерывные серии движения.
Размер и объект движения
Проверяют ширину, высоту, транспорт и максимальный груз. Монтажные ограничения фиксируют до выбора модели.
Среда проёма
Температура, давление и ветер определяют допустимое исполнение. Холодные камеры рассматривают отдельно.
Команды и соседние системы
Указывают способы открытия и соседние устройства. Связь с конвейером, доком или вторыми воротами согласуют до монтажа.
Устройство и цикл
Как серии M управляют рулонным полотном
Технология Push-Pull использует привод при подъёме и опускании полотна. Установленный цикл включает команду и контроль прохода.
Управляемое движение
Привод перемещает полотно по рабочему циклу. Допустимые настройки задают по документации и условиям проёма.
Направляющие полотна
Боковые узлы удерживают края при движении. Состояние примыканий проверяют при обслуживании.
Защита прохода
Состав устройств выбирают под маршрут. Проверка после установки включает технику и максимальный груз.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что помогает выбрать скоростную рулонную модель
Исходные данные должны объяснять цикл, нагрузку и способ подачи команды.
Показать проём в работе
Фото дополняют коротким видео прохода. Отмечают соседние маршруты и оборудование, которое может подавать посторонний сигнал.
Проходы в час пик и за смену
Пиковые проходы приводят отдельно от среднего значения. Указывают длительность смены и периоды без движения.
Зафиксировать состав управления
Команды открытия, контроль и интеграции записывают в задании. По ним согласуют комплектацию выбранной модели.
Выбор исполнения
Сравнение ворот Dynaco из ПВХ для частых проходов
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутренний повторяющийся проход | Повторяющийся проход с ветром | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Частый проход габаритного груза | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Скоростные рулонные ворота в транспортных зонах
Зона отгрузки

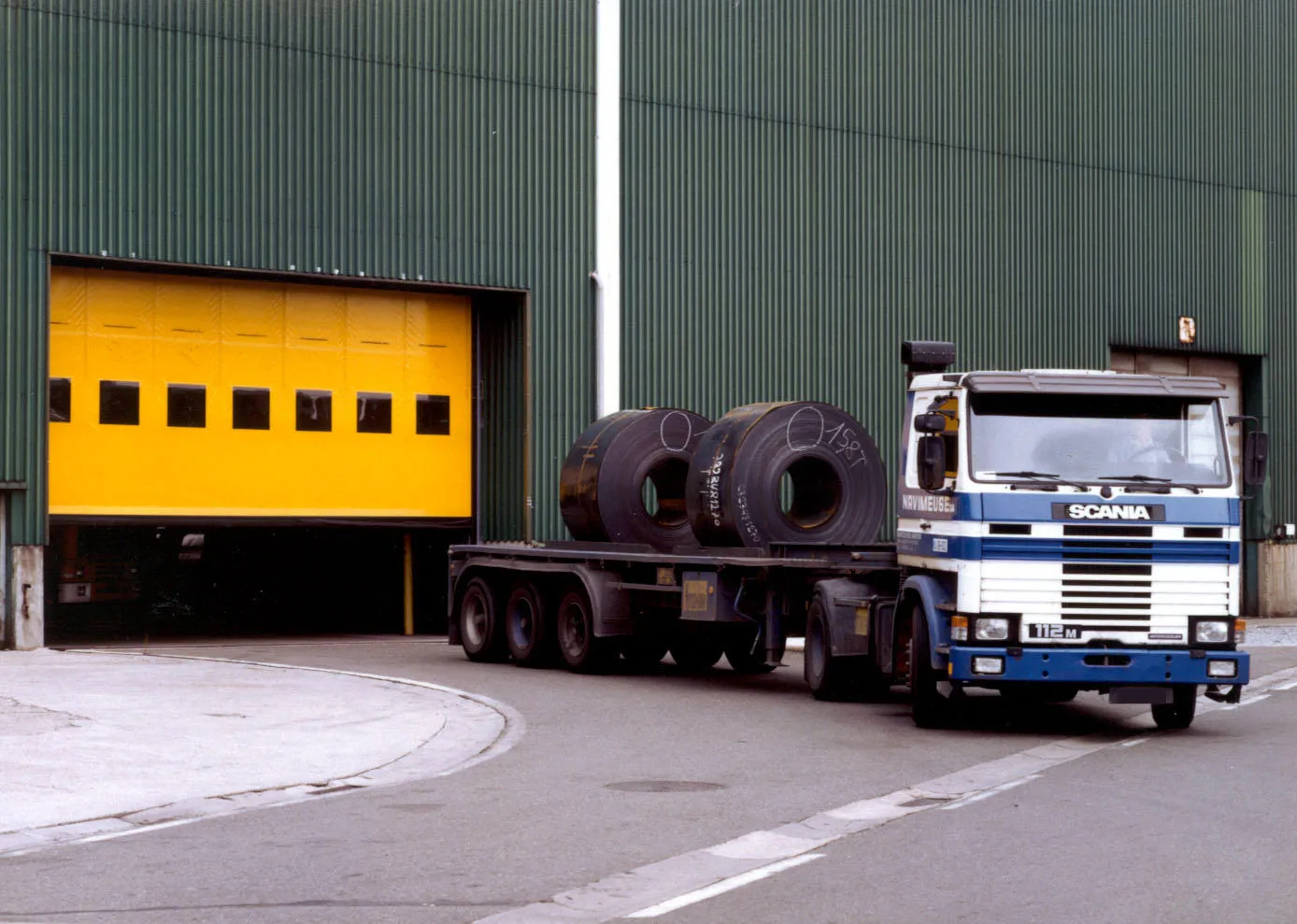

Логистический центр. Dynaco в зоне отгрузки
В карточке логистического центра показаны M2 Power в зоне отгрузки.
Подробнее
Габаритный груз

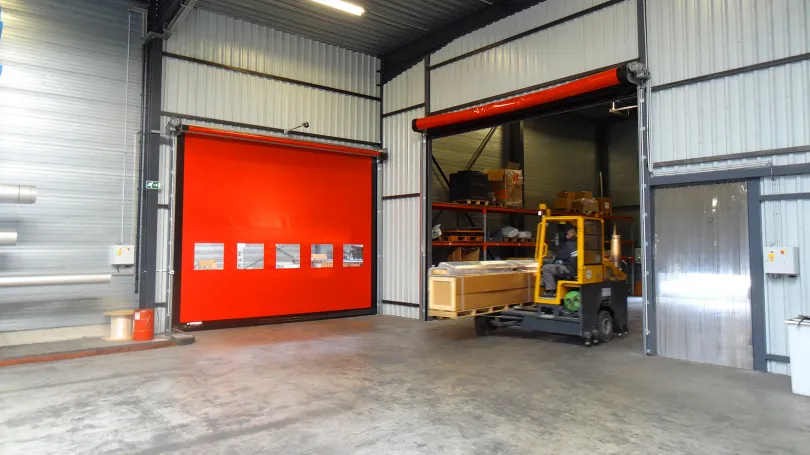

Склад негабаритного груза. Dynaco в больших проёмах
На складе негабаритного груза показаны M3 Compact в больших проёмах.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о скоростных рулонных ПВХ-воротах
Модель, режим и автоматика.
Все рулонные ворота из ПВХ имеют одну скорость?
Нет. Скорость зависит от модели, размера и настроек. При выборе также проверяют время команды, прохода и закрывания.
Как описать интенсивность работы?
Указывают количество проходов в загруженный час, длительность смены и серии непрерывного движения. Эти данные дополняют типом транспорта и грузом.
Можно ли связать ворота с конвейером?
Возможность и схему интеграции проверяют по выбранному блоку управления. В задании описывают команды, порядок работы и контроль прохода.
Подойдёт ли M2 Compact при сильном внутреннем сквозняке?
Требуется проверить давление и нагрузку. Внутреннее размещение не гарантирует подходящие условия для модели.
Что выбрать для большого наружного проёма?
Рассматривают соответствующую наружную модель серии M3 по размерам и ветру. M3 Compact предназначена для внутреннего применения.
Входят ли датчики в любое предложение?
Состав стандартной и дополнительной комплектации подтверждают явно. Для рабочего маршрута согласуют органы управления и защитные устройства.
Обсудим ваш объект
Подбор скоростной рулонной модели
Согласуем семейство ворот и автоматику по режиму прохода и условиям установки.
Что пригодится для первого обсуждения
- Размеры проёма и объекта движения
- Проходы в час пик, сменность и видео маршрута
- Температура, ветер и соседние системы
