Открывание перед движением
ПВХ-полотно поднимается и освобождает проход. Груз движется через открытую зону, а автоматика контролирует цикл.
Работаем по всей России с 2008 года
Сферы применения ворот

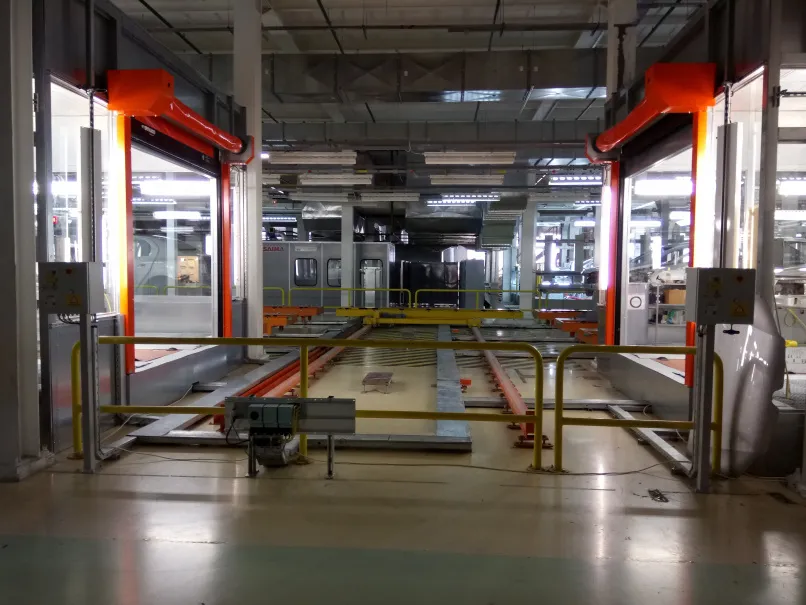

Скоростные ворота Dynaco из ПВХ с гибким полотном
Гибкое ПВХ-полотно Dynaco поднимается перед проходом техники и закрывает проём после него. При штатном выходе из направляющих предусмотрен возврат полотна. Для выбора важны условия участка и обслуживание: самовосстановление неповреждённого полотна и ремонт после повреждения — разные операции.
Гибкое полотноРабочий проход открывается целиком
Возврат в направляющиеПри штатном выходе без повреждения
Подходящие решения
Модели ворот Dynaco из ПВХ с гибким полотном
Внутренние проёмы
M2 Compact
Внутренняя граница помещений
Проёмы с ветровой нагрузкой
M2 Power
Проезд с воздействием ветра
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Низкая температура
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что дают свойства гибкого полотна
Гибкое полотно работает в системе ворот. Его движение, возврат и состояние проверяют вместе с направляющими и защитными устройствами.
Возврат после штатного выхода
Если полотно вышло из направляющих без повреждения, механизм заправки возвращает его при следующем цикле. После контакта выполняют осмотр.
Исполнение под условия
Обычное и утеплённое полотно решают разные задачи. Материал, опции и режим очистки согласуют по выбранной модели.
Задачи на участке
Как условия участка меняют подбор ПВХ-полотна
Название материала не заменяет проверку температуры, воздуха и рабочего маршрута.
Внутренний проезд погрузчика
Для разделения помещений рассматривают M2 Compact. Траектория и выступающий груз важны для защиты направляющих и полотна.
Проём с ветровой нагрузкой
Рассматривают M2 Power или другое подходящее наружное исполнение. Ветер и размер проверяют вместе.
Холодная камера
Для холодильного или морозильного помещения рассматривают M2 Freezer. Утепление полотна и обогрев узлов входят в подбор.
Перед установкой
Что влияет на эксплуатацию мягкого полотна
Подбор включает условия нормального прохода и порядок действий после контакта с техникой.
Маршрут и выступающие части
Указывают груз, вилы и траекторию поворота. Соседние стойки и направляющие отмечают на плане.
Воздействие воздуха
Проверяют сквозняки, перепад давления и наружный ветер. Полотно должно работать в пределах выбранного исполнения.
Загрязнение и очистка
Описывают пыль, влагу и применяемые средства. Способ ухода сверяют с инструкцией модели.
Осмотр и доступ
Согласуют доступ к узлам и осмотр после контакта. Если полотно повреждено, дальнейшие действия определяет сервис.
Устройство и цикл
Что происходит при выходе полотна из направляющих
Механизм заправки относится к штатному выходу гибкого полотна. Состояние конструкции после контакта определяет дальнейшие действия.
Края полотна в направляющих
При обычном цикле края следуют вдоль боковых узлов. Их состояние проверяют при обслуживании.
Выход и последующая заправка
Неповреждённое полотно может вернуться при следующем цикле. Порядок действий соответствует инструкции выбранной модели.
Проверка после контакта
Осматривают полотно, раму и защитные устройства. При повреждении обращаются в сервис и согласуют дальнейшую эксплуатацию.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как подобрать и обслуживать ПВХ-ворота
Маршрут техники, очистку и доступ к узлам описывают в задании на подбор.
Показать места возможного контакта
На схеме отмечают повороты, узкие подходы и выступы. Фотографии дополняют габаритами груза.
Согласовать порядок обслуживания
Определяют доступ к узлам и применение инструкции. Режим эксплуатации учитывают в плане осмотров.
Описать очистку участка
Сообщают используемые средства и способ мойки. Совместимость материалов подтверждают до выбора исполнения.
Выбор исполнения
Сравнение ворот Dynaco из ПВХ с гибким полотном
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутренняя граница помещений | Проезд с воздействием ветра | Выезд на наружный контур здания | Низкая температура | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Гибкое полотно в складской работе
Разделение зон
РЦ "Верный" — ворота DYNACO в распределительном центре
В РЦ "Верный" ворота разделяют зоны холодного и морозильного склада. В описании решения приведён механизм возврата полотна.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о гибком скоростном полотне
Возврат, повреждения и условия эксплуатации.
Что означает самовосстановление ПВХ-полотна?
Речь о возврате в направляющие после штатного выхода без повреждения. Это не ремонт разрыва и не восстановление деформированной рамы.
Можно ли продолжать работу после удара?
Сначала выполняют проверку по инструкции. Даже если полотно заправилось, нужно проверить конструкцию и защитные устройства; повреждения требуют сервиса.
Есть ли утеплённое гибкое полотно?
В M2 Freezer предусмотрены два слоя ПВХ с теплоизолирующим наполнителем. Его подбирают для холодного проёма вместе с обогревом узлов.
Можно ли мыть полотно любым средством?
Способ очистки и средства сверяют с инструкцией. При подборе сообщают режим мойки и состав применяемых веществ.
Нужна ли защита боковых направляющих?
Её необходимость проверяют по маршруту техники и планировке. Самозаправка полотна не защищает раму от контакта с погрузчиком.
Как определить модель для мягкого полотна?
Сначала проверяют назначение проёма, размер, воздух и температуру. Затем выбирают модель, управление и исполнение материала.
Обсудим ваш объект
Подбор ПВХ-ворот для рабочего маршрута
Подберём модель и условия обслуживания с учётом транспорта, материала полотна и среды участка.
Что пригодится для первого обсуждения
- Проём, маршрут и максимальный груз
- Температура, давление и внешние условия
- Очистка, доступ к узлам и особенности работы
