Автоматические рулонные ворота Dynaco
Автоматические рулонные ворота Dynaco открывают проём по команде кнопки, датчика или внешней системы. Гибкое полотно сворачивается над проходом. Для склада, магазина и производства подбирают не только модель ворот, но и логику управления: кто открывает проход, что удерживает его открытым и когда начинается закрывание.
Команда → проездУправление под участников движения
Режимы работыОтдельная логика для смены и обслуживания
Подходящие решения
Модели автоматических рулонных ворот Dynaco
Внутренние проёмы
M2 Compact
Внутренний транспортный проход
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы

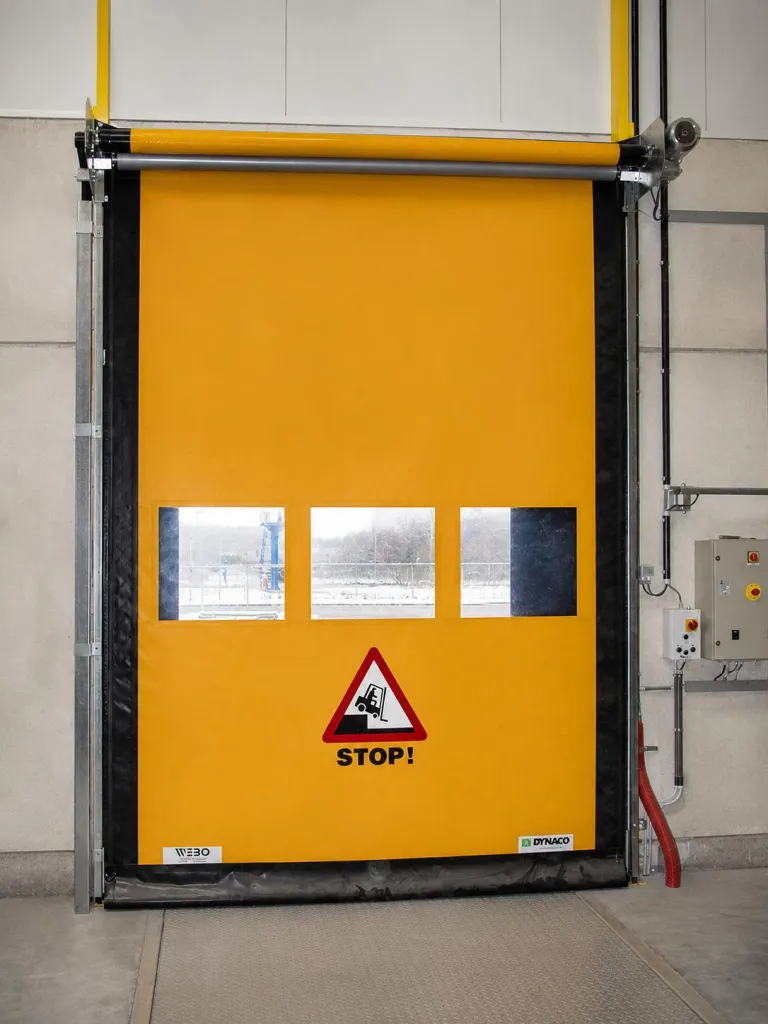

M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы

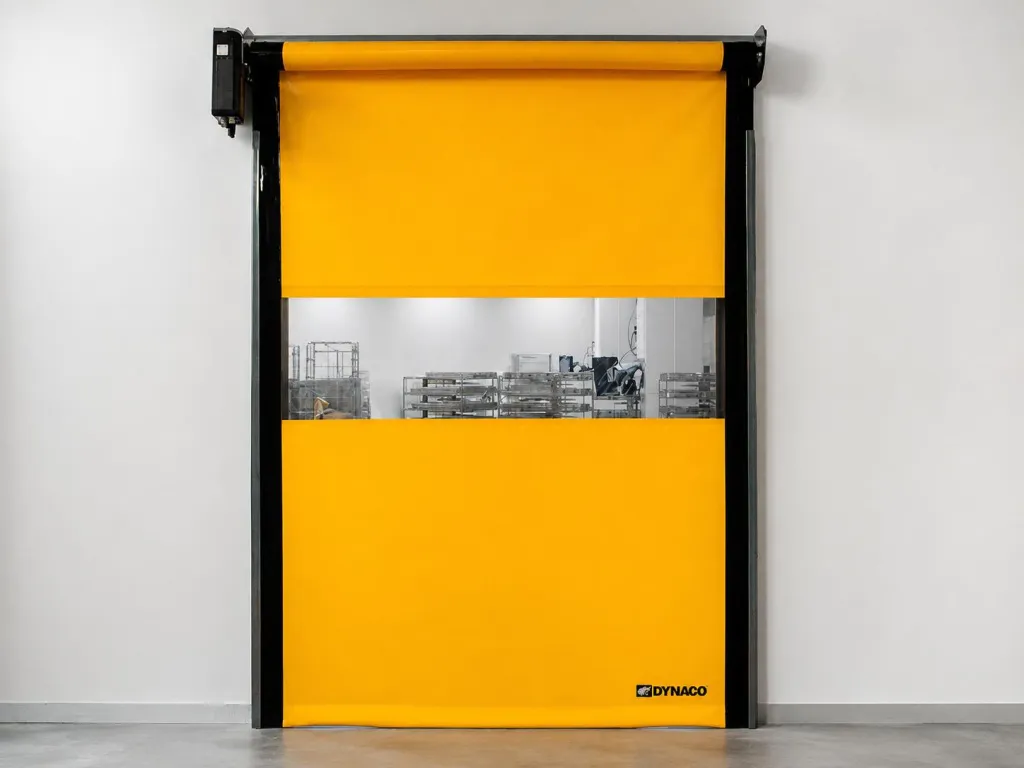

D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы

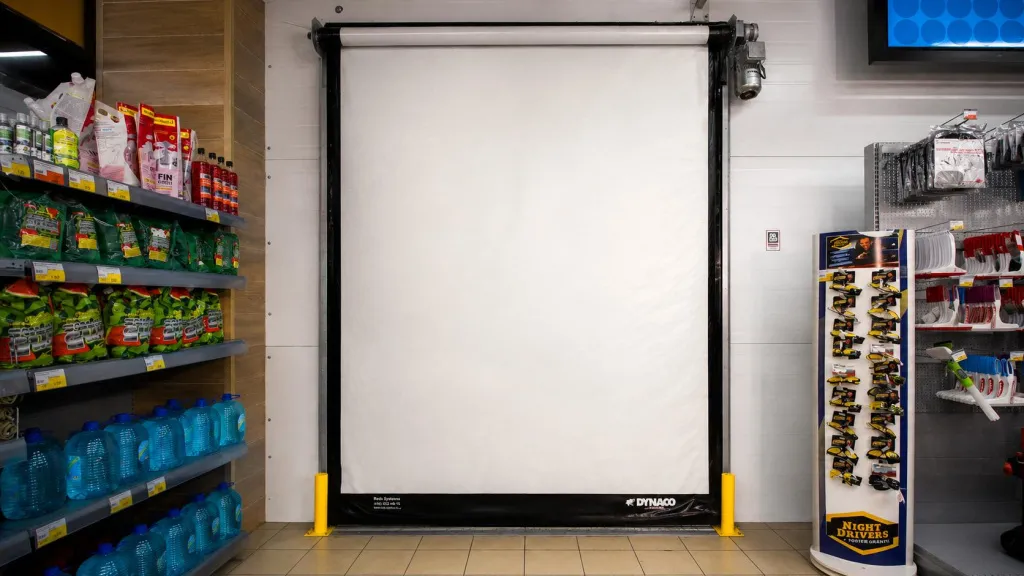

D-311 LF / LF HS
Небольшой внутренний проём
Зоны с контролем давления

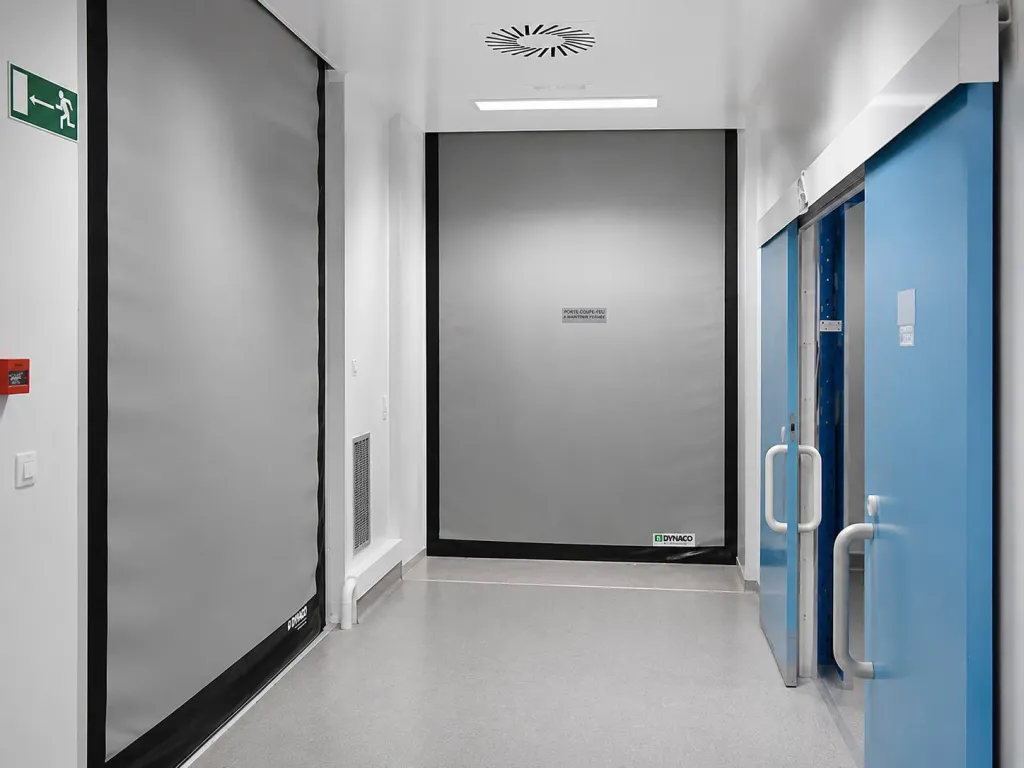

D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы

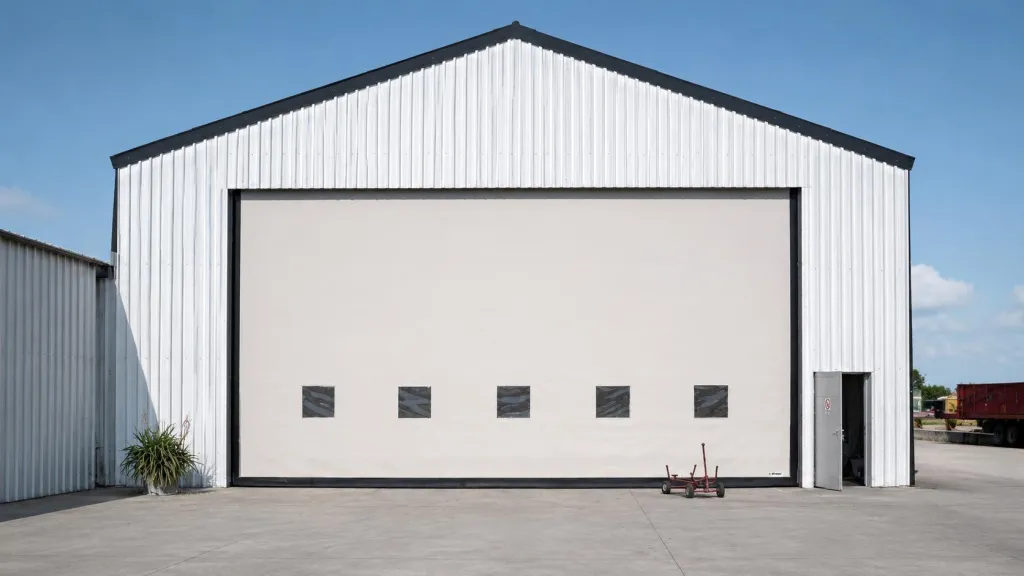

M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что даёт автоматика рулонным воротам
Автоматика связывает движение полотна с реальным использованием прохода. Её настройку начинают с маршрутов, а затем выбирают датчики и задержки.
Связь между воротами
В шлюзе можно согласовать работу двух проёмов. Для этого описывают разрешение на открытие, контроль положения и действия при отказе одного устройства.
Понятные режимы для персонала
Рабочий режим, длительное открытие и обслуживание различаются по назначению. Персоналу нужны доступные органы управления и понятный порядок переключения.
Задачи на участке
Где нужны разные команды открытия
Одинаковый датчик на всех воротах редко соответствует планировке. На каждом участке есть свой участник движения и причина открыть проход.
Погрузчик между складскими зонами
Обнаружение транспорта на подходе сочетают с контролем занятого проёма. Выступающий груз и вилы учитывают при выборе зоны защиты.
Тележка из подсобного помещения
Для прохода персонала рассматривают кнопку или другой доступный орган управления. Датчик не должен реагировать на движение покупателей рядом с воротами.
Передача груза по конвейеру
Внешняя система запрашивает открытие и получает подтверждение нужного положения полотна. Состав сигналов согласуют с разработчиком линии.
Перед установкой
Что требуется для настройки управления
Схема автоматики входит в подбор ворот. Если отложить её до монтажа, может потребоваться менять датчики или прокладывать новые кабели.
План подходов
На схеме отмечают направления движения, поворот перед проёмом и соседние маршруты. По плану выбирают место датчика и его рабочую область.
Контроль присутствия
Команда открытия и защита занятого прохода решают разные задачи. Комплектацию защитных устройств проверяют отдельно от способа запуска.
Описание сигналов
Для шлюза, конвейера или контроля доступа фиксируют входы, выходы и условия разрешения движения. Возможности выбранного блока управления подтверждают по документации.
Поведение при отключении питания
Способ аварийного открытия и порядок возврата к работе определяют для конкретной модели. Электрическое питание и доступ к управлению предусматривают в проекте.
Устройство и цикл
От сигнала до закрытого проёма
Работа ворот состоит из последовательности событий. Ошибка в одном условии меняет весь цикл, даже когда привод исправен.
Входная команда
Кнопка, радар или согласованный внешний контакт запрашивает открытие. При нескольких источниках команды проверяют их приоритеты.
Контроль прохода
Защитные устройства сообщают о присутствии в проёме согласно своей зоне обнаружения. Настройку проверяют с реальной техникой и грузом.
Закрывание после освобождения
Блок управления запускает закрывание после выполнения заданных условий. Длительность ожидания выбирают под поток, не оставляя проход открытым без необходимости.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

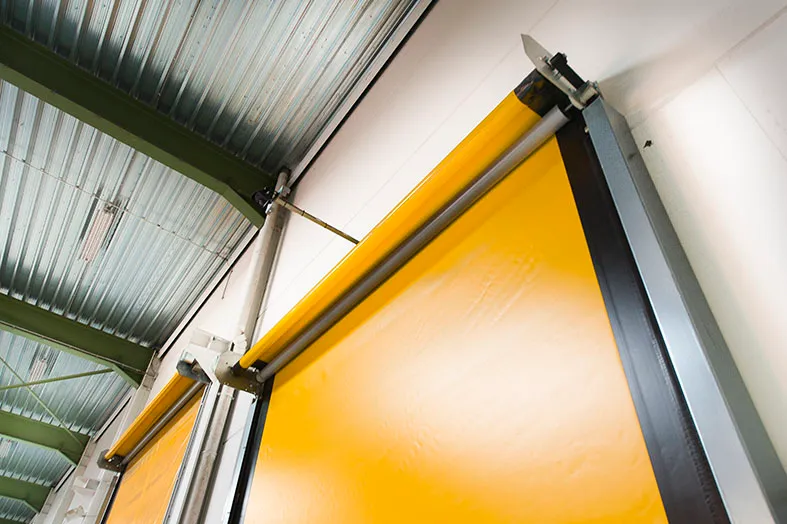

Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание
- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание
- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как составить задание на автоматику
Для предложения нужна короткая схема событий. Она помогает заранее проверить и оборудование, и поведение ворот.
Кто проходит
Тип техники, размеры груза и пешеходные маршруты определяют способ обнаружения. Отдельно отмечают движение задним ходом.
Кто разрешает открытие
Описывают связь с охраной, вторыми воротами или конвейером. Должно быть понятно, какое устройство принимает решение.
Как проходят отказ и обслуживание
В задании фиксируют доступ сервисного персонала и действия оператора при остановке. Это упрощает приёмку системы на объекте.
Выбор исполнения
Сравнение автоматических рулонных ворот Dynaco
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутренний транспортный проход | Интенсивный проезд с ветровой нагрузкой | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Небольшой внутренний проём | Граница помещения с требованиями к воздуху | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Автоматика на конвейерном участке
Конвейерная линия

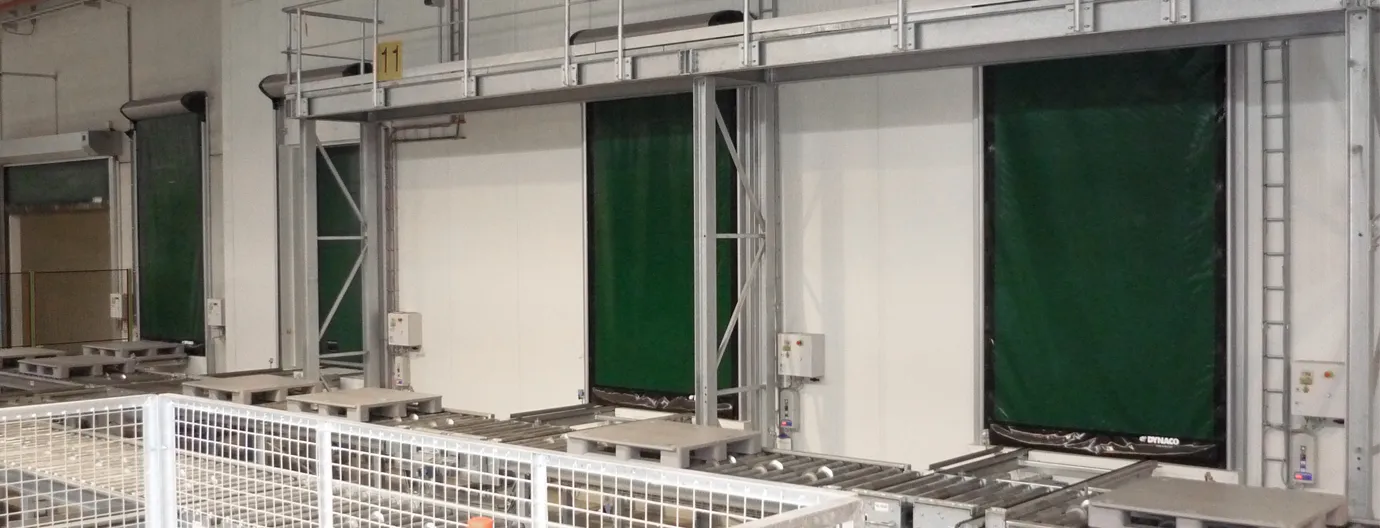

Конвейер — ворота Dynaco для конвейерной ленты
В опубликованном примере ворота разделяют участки конвейера и склада. Страница показывает установку в технологическом проходе.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы об автоматике рулонных ворот
Команды, защитные датчики и интеграция с оборудованием.
Можно ли открывать ворота без кнопки?
Да, если предусмотрен датчик или команда внешней системы. Способ запуска выбирают по маршрутам и типу транспорта; защиту занятого проёма проверяют отдельно.
Как исключить открывание от соседнего маршрута?
Проверяют положение датчика, направление обнаружения и область срабатывания. Настройку испытывают на объекте, включая движение параллельно воротам.
Поддерживают ли ворота работу в шлюзе?
Шлюзовую логику рассматривают как отдельную интеграцию. Для неё нужны схема сигналов, контроль положения вторых ворот и подтверждение возможностей блока управления.
Можно ли сохранить кнопку при автоматическом открывании?
Дополнительное местное управление обсуждают при подборе комплектации. В схеме указывают его назначение и приоритет относительно других команд.
Достаточно ли одного радара для безопасности?
Радар может выполнять задачу открытия. Защиту человека и техники в проёме обеспечивают устройства, предусмотренные для этой функции в конкретной системе.
Что передать для подключения к конвейеру?
Нужны описание цикла линии, перечень сигналов и условия, при которых груз может пересечь проём. Отдельно согласуют остановку линии и действия при отказе ворот.
Обсудим ваш объект
Расчёт ворот с автоматикой
По плану движения и схеме команд подберём модель, органы управления и состав подключений. Монтажное предложение учитывает размещение датчиков и кабелей.
Что пригодится для первого обсуждения
- План маршрутов и фотографии прохода
- Размеры проёма и тип транспорта
- Схема связи с линией, шлюзом или контролем доступа
