Работа при воздействии воздуха
Модели Power и All Weather рассматривают для проёмов с ветровой нагрузкой. Допустимые параметры подтверждают для выбранной ширины и высоты.
Работаем по всей России с 2008 года
Сферы применения ворот
Наружные скоростные ворота Dynaco
Наружные ворота Dynaco отделяют помещение от улицы во время рабочего движения транспорта. Для такого проёма сначала определяют воздействие ветра и размеры, затем выбирают модель и крепления. Допустимая нагрузка зависит от исполнения и габаритов полотна; внутренние ворота нельзя назначать на фасад по одному совпадению размеров.
Ветер + размерНагрузку проверяют для конкретного проёма
Фасад зданияКрепления и положение входят в подбор
Подходящие решения
Модели наружных скоростных ворот Dynaco
Проёмы с ветровой нагрузкой
M2 Power
Проём с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Наружный проём серии M2
Большие внутренние проёмы
M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Крупный наружный проём
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что наружная модель учитывает на фасаде
Ветер действует на полотно и передаёт нагрузку конструкции. Исполнение ворот и основание для монтажа проверяют вместе.
Возврат к закрытому состоянию
Механизм Push-Pull серий M управляет опусканием полотна приводом. Это учитывают при выборе ворот для проёма, где на полотно действует воздух.
Краткий рабочий проезд
Скоростной цикл закрывает фасадный проём после транспорта. Таймер и датчик настраивают по пути подъезда и реальному потоку.
Задачи на участке
Положение проёма меняет наружные условия
Одинаковые ворота на разных фасадах могут работать при разных нагрузках. Расположение проёма должно быть в исходных данных.

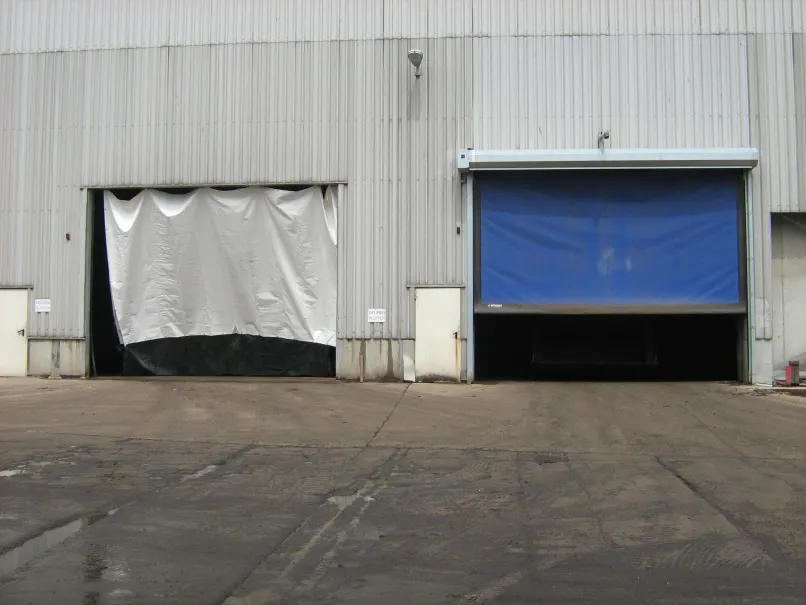

Открытый фасад склада
Перед проёмом нет близкой защиты от ветра. Для подбора нужны положение здания и проектная нагрузка на участок.
Проезд между зданиями
Коридор на площадке может направлять поток воздуха к воротам. Размер и схема территории помогают оценить условия проёма.
Широкий наружный проём
Для габаритного транспорта рассматривают наружную модель соответствующего размера, в том числе M3 All Weather. Нагрузку подтверждают отдельно от допустимой ширины.
Перед установкой
Что проверить перед назначением наружных ворот
Каталожный предел относится к определённому размеру и исполнению. Переносить максимальную величину на любой проём нельзя.
Расчётная нагрузка
В заявке указывают проектное воздействие ветра на проём. При отсутствии этих данных условия уточняют с проектировщиком здания.
Размер и рабочая высота
Нужны чистые размеры и габариты транспорта. Для сравнения нагрузок используют тот же размер, который будет в заказе.
Основание для креплений
Материал стены, колонны и возможное усиление отражают на схеме. Сэндвич-панель и несущая рама имеют разные монтажные задачи.
Вода и закрытие здания
Козырёк, отвод воды и требования к запиранию рассматривают вместе с фасадом. Ветровая стойкость мягкого полотна не определяет охранную функцию.
Устройство и цикл
Как нагрузка проходит через конструкцию
У наружных ворот полотно, направляющие и крепления работают как система. Проверка одного полотна не подтверждает всю установку.
Полотно в направляющих
Боковые элементы удерживают полотно по краям. Их конструкция и примыкание соответствуют выбранной наружной модели.
Приводное закрывание
В сериях M двигатель задаёт движение полотна вниз. При подборе сверяют рабочие условия привода и допустимые нагрузки.
Передача нагрузки основанию
Направляющие закрепляют по согласованной монтажной схеме. Несущую способность основания и необходимое усиление проверяют до установки.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Документы для выбора наружного исполнения
Схема фасада с размерами и нагрузкой позволяет проверить наружное исполнение и монтажные крепления.
Фасад и территория
Фотографии показывают соседние здания, козырёк и положение ворот. На плане отмечают ориентацию и подход транспорта.
Параметры проекта
Передают нагрузку, размеры и сведения о несущем основании. По этим данным проверяют модель и монтаж.
Другие закрывающие конструкции
Указывают наличие секционных ворот, шлюза или докового оборудования. Их движение и размещение согласуют со скоростным полотном.
Выбор исполнения
Сравнение наружных скоростных ворот Dynaco
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Power | M2 All Weather | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|
| Назначение в этой сфере | Проём с ветровой нагрузкой | Наружный проём серии M2 | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Крупный наружный проём |
| Применение | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах

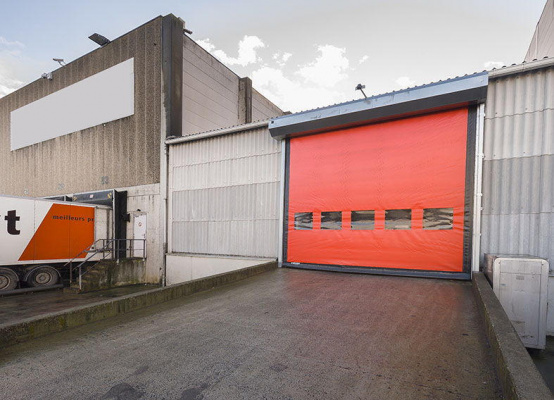

Наружная установка All Weather
Наружный проезд
Логистическая компания. Dynaco в зоне въезда-выезда транспорта
На странице логистической компании представлены M2 All Weather в зоне въезда и выезда транспорта.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о наружных воротах
Ветровая нагрузка, размеры и требования к фасадной установке.
Можно ли установить M2 Compact на улицу?
M2 Compact рассматривают как внутреннюю модель. Для фасадного проёма выбирают наружное исполнение с подтверждёнными параметрами, например подходящий вариант Power или All Weather.
Почему нагрузка зависит от размера ворот?
Размер входит в условия, для которых изготовитель указывает допустимую нагрузку. Предельную величину для меньшего полотна нельзя переносить на максимальную ширину.
Чем Power отличается от All Weather при подборе?
Обе серии рассматривают для нагрузки воздуха, но конкретное назначение и предельные параметры различаются по модели. Сравнение выполняют по документации для одного размера заказа.
Достаточно ли данных о скорости ветра в регионе?
Для фасадного проёма нужна нагрузка с учётом проекта и расположения здания. Региональная скорость сама по себе не описывает воздействие на конкретную установку.
Можно ли закрепить ворота прямо к сэндвич-панели?
Основание и крепления проверяют по монтажной схеме. При необходимости предусматривают несущую раму или усиление; решение принимают до заказа.
Заменяют ли наружные скоростные ворота охранное закрытие?
Мягкое скоростное полотно не следует считать охранной металлической преградой. Требования к запиранию здания согласуют отдельно.
Обсудим ваш объект
Подбор ворот для фасадного проёма
По размерам, проектной нагрузке и схеме фасада подготовим наружное исполнение и условия монтажа.
Что пригодится для первого обсуждения
- Ширина, высота и материал основания
- Проектная нагрузка и положение фасада
- Фотографии территории и требования к закрытию здания
