Подъёмные ворота Dynaco: выбор схемы открывания
Подъёмными называют ворота, которые освобождают проход движением вверх. При этом полотно может свернуться на вал, пройти по направляющим под потолок или подняться цельным щитом. Для выбора важна траектория всей конструкции. У Dynaco гибкое рулонное полотно собирается над проёмом и подходит для рабочего прохода с частым движением.
ТраекторияПроверяют всё движение полотна
НазначениеЧастый проход и закрытие здания различаются
Подходящие решения
Модели подъёмных ворот Dynaco
Внутренние проёмы

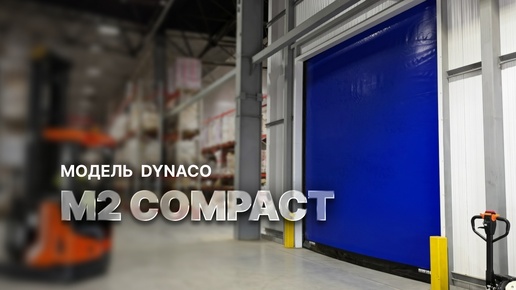

M2 Compact
Частый внутренний проход
Наружные транспортные проёмы

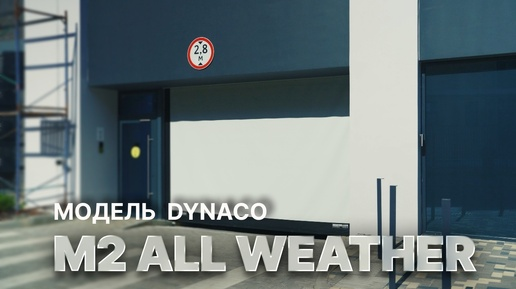

M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Внутренние складские проходы
D-310
Небольшой внутренний транспортный проход
Внутренние технологические проходы
D-311 LF / LF HS
Внутренний технологический или торговый проход
Зоны с контролем давления
D-311 Cleanroom
Граница помещения с требованиями к воздуху
Большие внутренние проёмы
M3 Compact
Широкий внутренний проём
Большие проёмы с ветровой нагрузкой

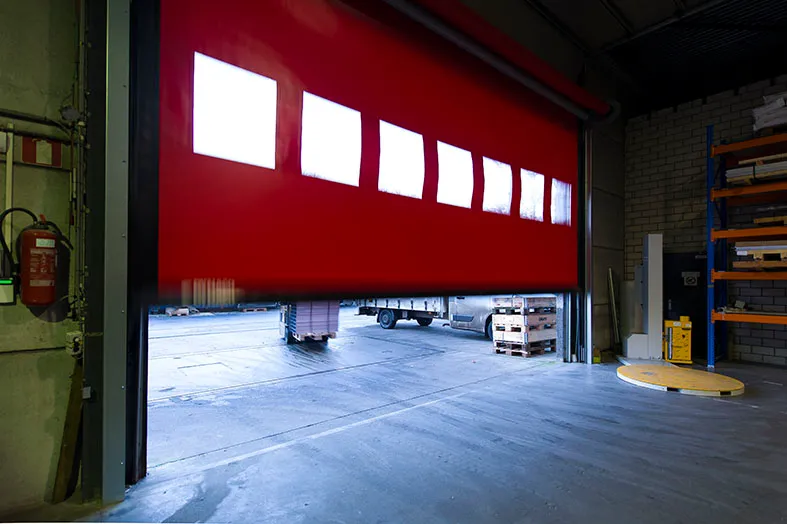

M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Когда рулонная подъёмная схема уместна
Сначала проверяют расположение оборудования, затем назначение ворот. Компактная траектория полезна только при достаточном месте для вала и привода.
Оборудование остаётся под потолком
Рулонное полотно собирается на вал у проёма. Длинная траектория секций в глубину помещения для такой схемы не требуется.
Повторяющееся открывание
Скоростные гибкие ворота рассматривают для многократных проездов в течение смены. Режим работы подбирают по реальному потоку.
Задачи на участке
Выбор схемы по планировке
Размеры проёма — только часть строительного задания. Разные схемы занимают разные области вокруг него.
Коммуникации под потолком
Для рулонной схемы проверяют место непосредственно над проёмом. Балки, трубы и вентиляция не должны пересекать установку.
Рабочий проезд между помещениями
Частое движение техники делает длительность цикла одним из критериев. Рассматривают внутреннюю модель с подходящей высотой подъёма.
Закрытие здания с улицы
Для фасадного проёма дополнительно нужны наружные нагрузки и требования к охране. Эти функции могут потребовать сочетания конструкций.
Перед установкой
Что проверяют до выбора подъёмной конструкции
Схему лучше согласовать до размещения коммуникаций и оборудования. Поздняя замена типа ворот может изменить монтажный узел.
Место над проёмом
Измеряют свободную высоту, ширину боковых зон и глубину установки. Размеры вала и привода берут из монтажной схемы модели.
Область под потолком
На плане показывают балки и коммуникации. Если выбрана секционная или щитовая схема, добавляют траекторию полотна в глубину помещения.
Функции закрытого состояния
Охрана, тепловое удержание и огнестойкость относятся к конкретному назначению конструкции. Их нельзя выводить из слова "подъёмные".
Режим открывания
Указывают проходы в час пик и время закрытого состояния. Это помогает разделить рабочие скоростные ворота и закрытие на длительный простой.
Устройство и цикл
Как устроен подъём гибкого полотна
Рулонная схема поднимает полотно к валу и укладывает его над проходом. Конкретный привод зависит от серии ворот.
Сворачивание
Гибкое полотно собирается на вал. В отличие от секций ему не нужна протяжённая горизонтальная траектория под потолком.
Вертикальное ведение
Края полотна движутся в боковых направляющих. Свободное место для них и креплений проверяют с обеих сторон.
Привод и управление
У моделей M механизм Push-Pull задаёт движение вверх и вниз. Электрические подключения и защиту включают в монтажный проект.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание

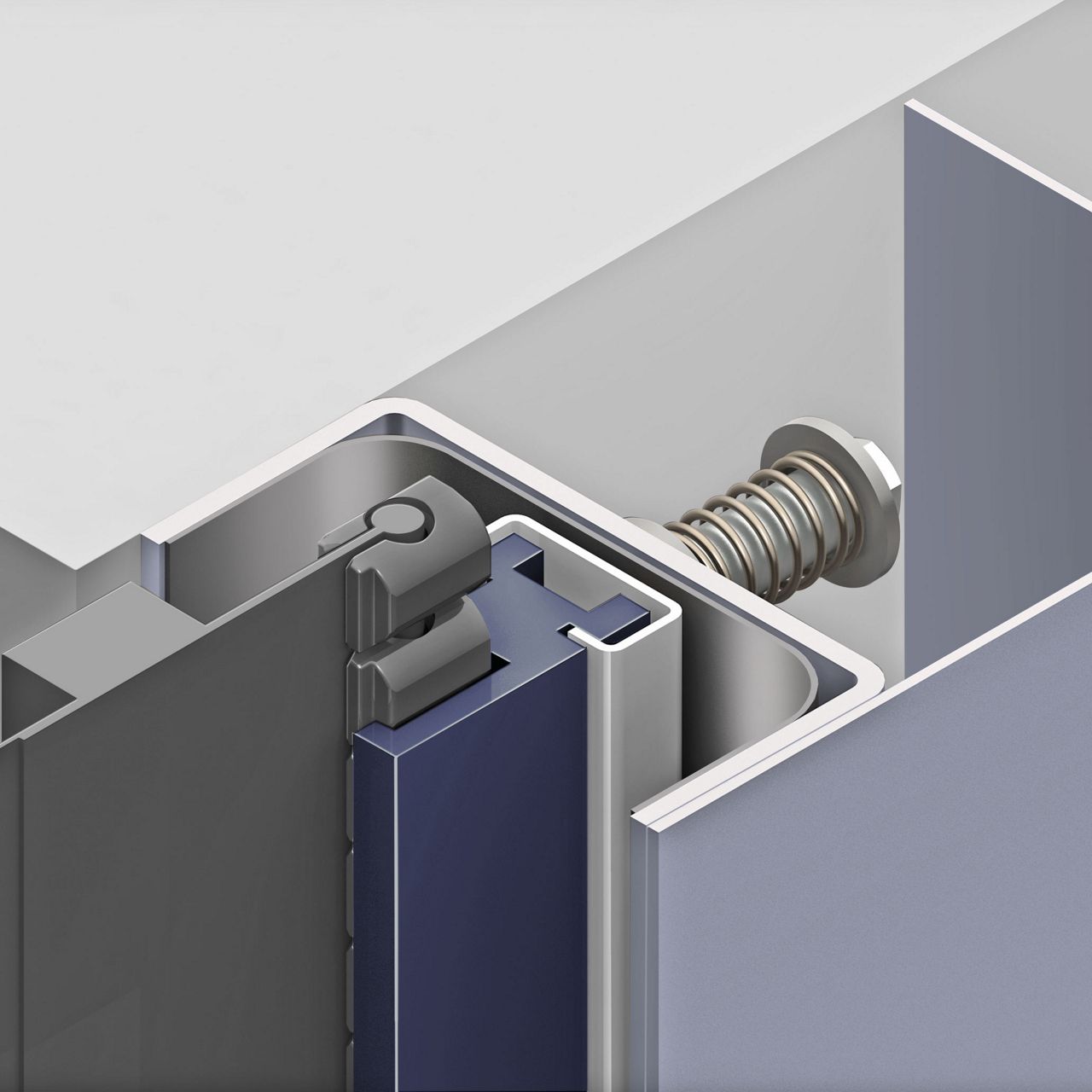

- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание

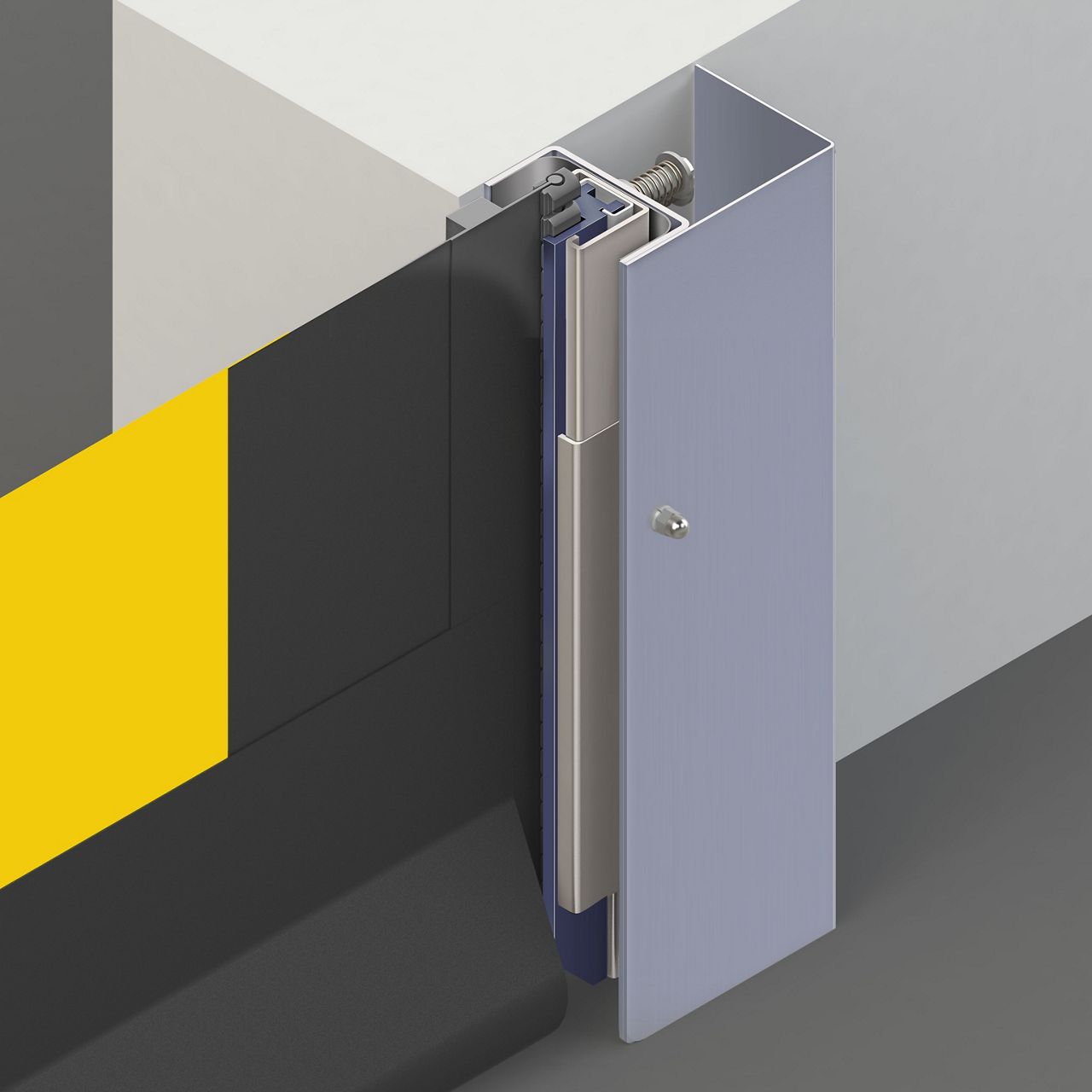

- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие Low Friction
- Назначение
- Направляют полотно и удерживают его боковой уплотняющий край.
- Описание

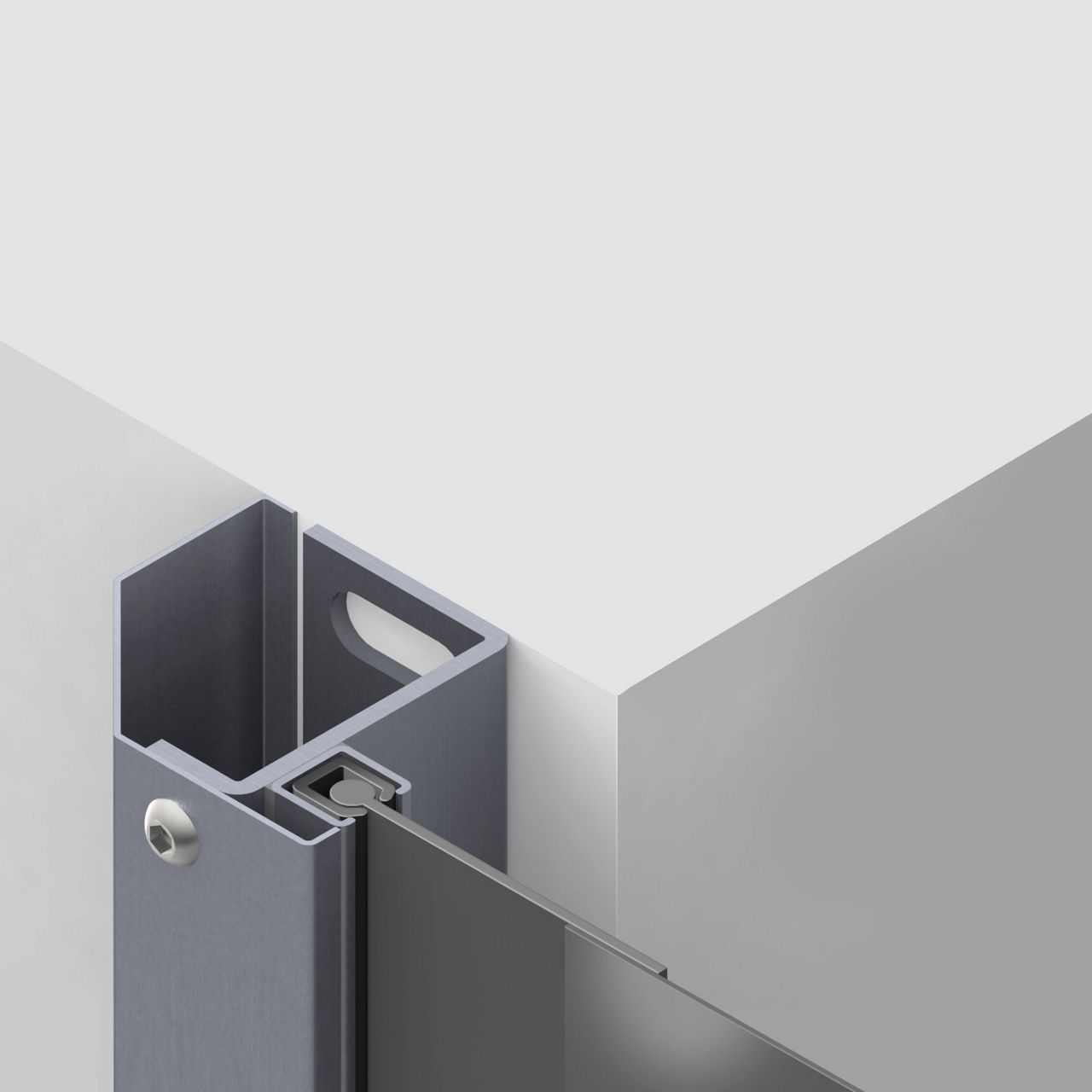

- В D-311 применяется профиль с низким трением. Его конструкция отличается от пружинных направляющих M2; исполнение для чистого помещения уточняют отдельно.
- Что даёт в эксплуатации
- Снижает сопротивление движению полотна и помогает сохранять разделение помещений.
Возврат полотна в направляющие
- Назначение
- Восстанавливает положение края после допустимого выбивания.
- Описание

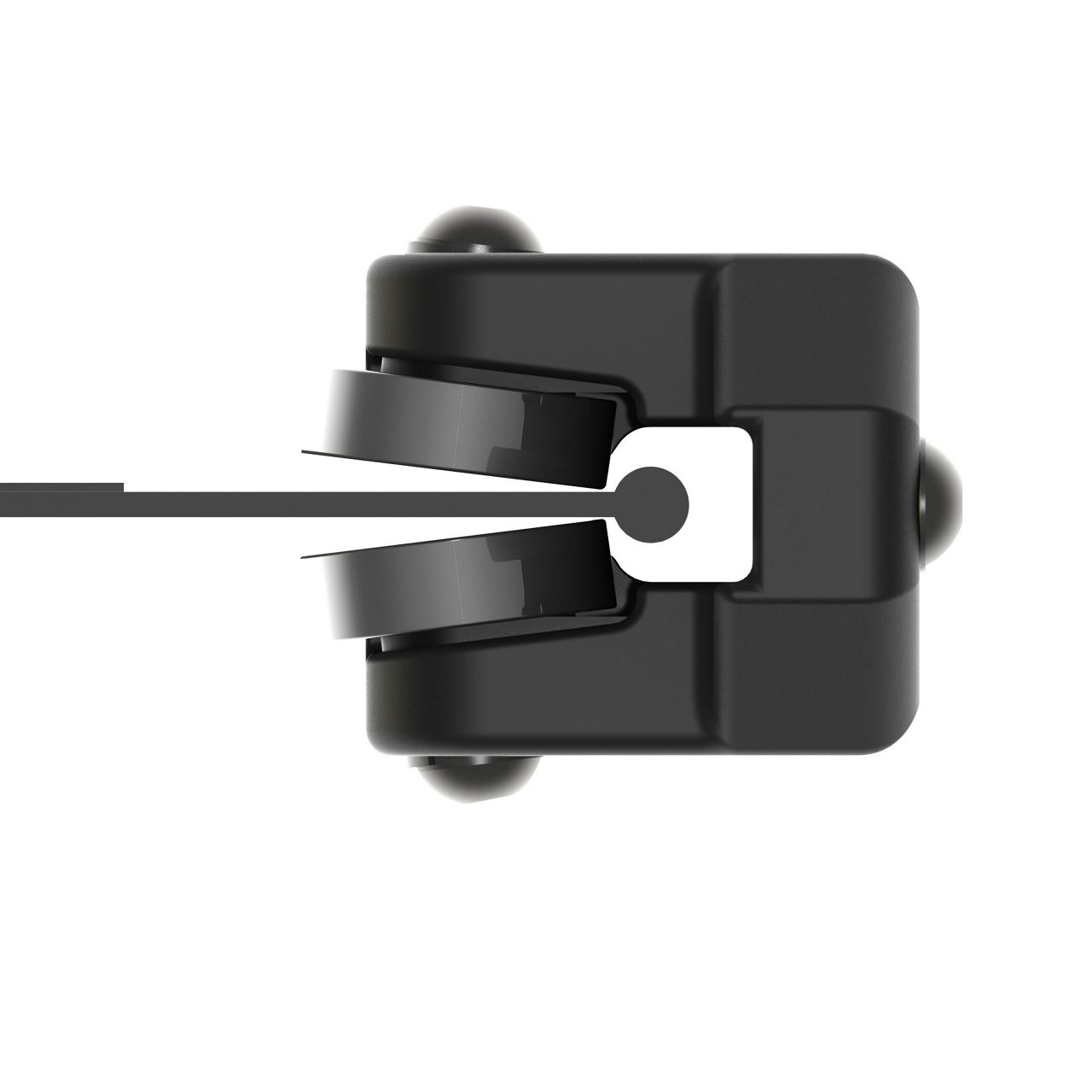

- Механизм D-311 возвращает полотно в боковые направляющие во время предусмотренного цикла. Перед запуском проверяют состояние ворот.
- Что даёт в эксплуатации
- При целых элементах позволяет продолжить работу без ручной заправки полотна.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.

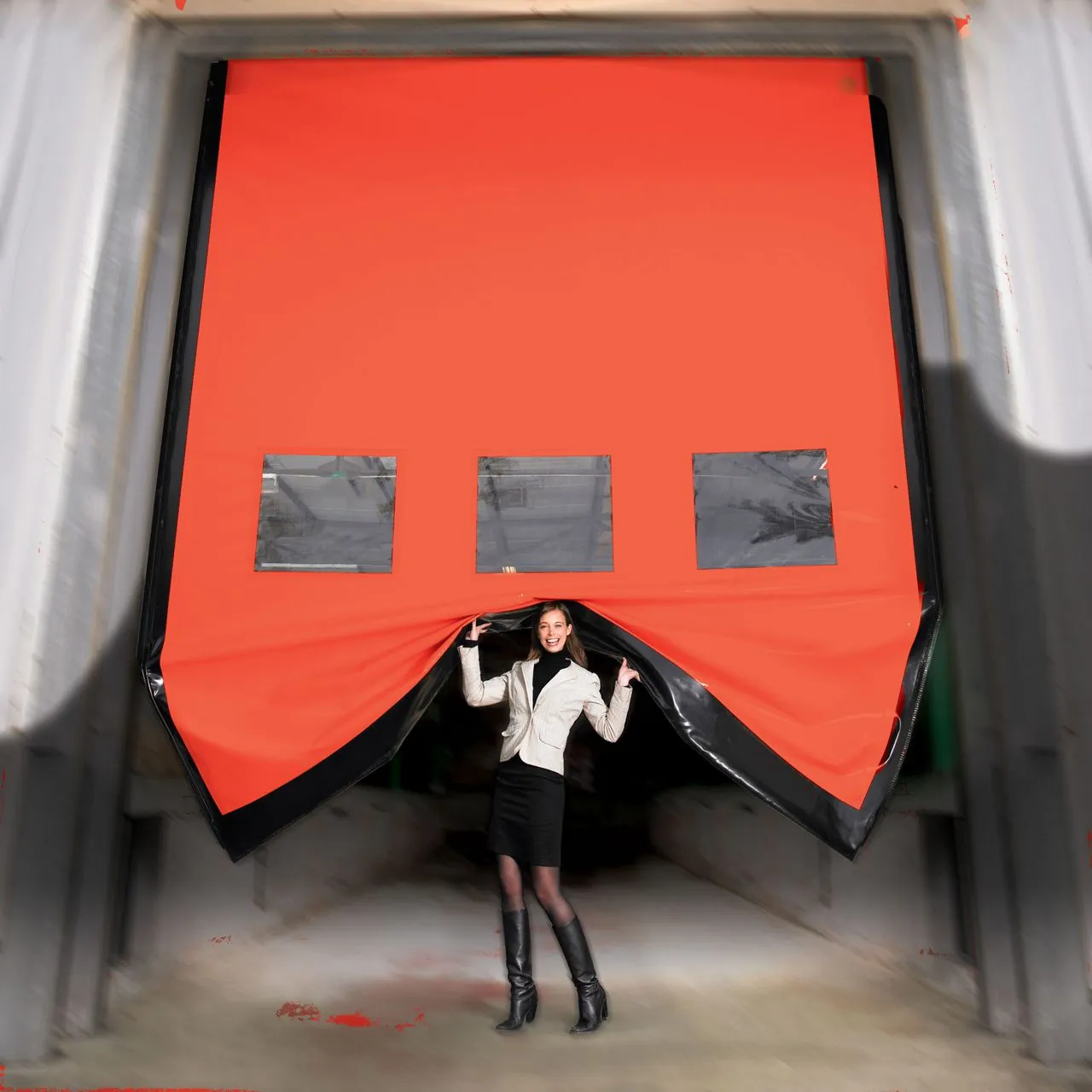

Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Как сравнить схемы без ошибки в назначении
Сравнение полезно, когда для всех вариантов задан один проём и один режим использования.
Наложить траекторию на план
На разрезе помещения отмечают область движения полотна. Это сразу выявляет конфликт с коммуникациями.
Разделить функции
Фиксируют, что нужно в смену и в нерабочие часы. При разных задачах рассматривают совместную установку двух конструкций.
Проверить доступ к обслуживанию
Место для осмотра узлов сохраняют после установки оборудования. Его включают в монтажное согласование.
Выбор исполнения
Сравнение подъёмных ворот Dynaco
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 All Weather | M2 Freezer | D-310 | D-311 LF / LF HS | D-311 Cleanroom | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Частый внутренний проход | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Небольшой внутренний транспортный проход | Внутренний технологический или торговый проход | Граница помещения с требованиями к воздуху | Широкий внутренний проём | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 4 500 | 4 000 | 4 000 | 4 000 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 4 000 | 4 000 | 4 000 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Для чистых помещений | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Gravity Drive | Gravity Drive | Gravity Drive | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Подъёмная схема в большом проёме
Рулонный подъём

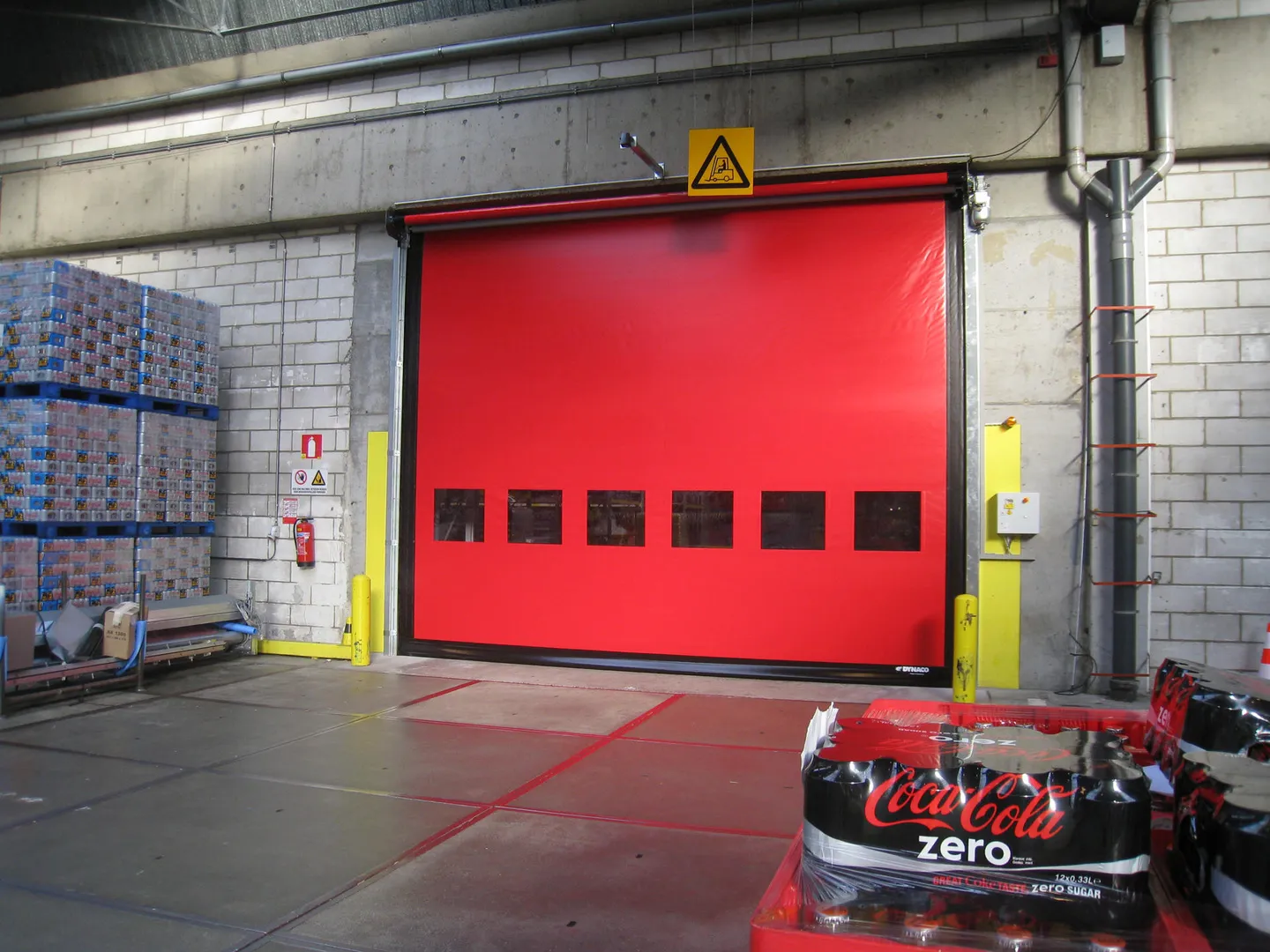

Склад негабаритного груза. Dynaco в больших проёмах
На складе негабаритного груза представлены M3 Compact в больших внутренних проёмах.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о выборе подъёмной схемы
Место под потолком, назначение и условия монтажа.
Все подъёмные ворота сворачиваются в рулон?
Нет. Подъём описывает направление освобождения прохода. Рулонное полотно сворачивается, секции идут по направляющим, а цельный щит поднимается своим механизмом.
Нужны ли рулонным воротам рельсы под потолком?
Гибкое полотно собирается на валу у проёма. Протяжённая горизонтальная траектория не нужна, но место для вала, привода и обслуживания проверяют по монтажной схеме.
Как выбрать схему для частого движения?
Сравнивают допустимый рабочий режим, фактический цикл и защиту прохода. Название подъёмной схемы не гарантирует нужную интенсивность.
Можно ли выбрать ворота только по ширине и высоте?
Для монтажа нужны ещё боковые зоны, место над проёмом, основание и коммуникации. Функции закрытого состояния и поток также входят в подбор.
Подходят ли мягкие подъёмные ворота для запирания здания?
Требования к охранному закрытию проверяют отдельно. Для рабочего скоростного прохода и закрытия на ночь могут использоваться разные конструкции.
Когда определять тип подъёма в проекте?
До окончательной расстановки коммуникаций и оборудования. На этом этапе проще проверить траекторию и сохранить сервисный доступ.
Обсудим ваш объект
Подбор подъёмной схемы под помещение
По разрезу помещения и режиму прохода подготовим вариант рулонных ворот Dynaco с монтажными требованиями.
Что пригодится для первого обсуждения
- Размеры проёма и свободное место вокруг
- План потолка и ближайших коммуникаций
- Частота проездов и функции закрытого состояния
