Теплоизоляция при закрытии
В M2 Freezer полотно состоит из двух слоёв ПВХ с теплоизолирующим наполнителем. Характеристику конкретного исполнения подтверждают в предложении.
Работаем по всей России с 2008 года
Сферы применения ворот
Утеплённые скоростные ворота Dynaco для холодных проёмов
Утеплённое полотно уменьшает теплообмен через закрытые ворота, а скоростной цикл сокращает время открытого проёма. Эти задачи рассматривают вместе. Для холодильных и морозильных помещений у Dynaco предусмотрена M2 Freezer; ночное закрытие и режим обмерзания проверяют отдельно.
Два режимаПроходы в смену и закрытие без движения
M2 FreezerУтеплённое полотно и обогрев направляющих
Подходящие решения
Модели ворот Dynaco для холодных проёмов
Результат для объекта
Как утеплённое полотно участвует в работе проёма
Общий результат зависит от конструкции ворот и того, сколько времени проём открыт.
Меньше времени без преграды
При частом движении важен весь цикл, включая паузу перед закрытием. Скорость привода сама по себе не показывает потери воздуха.
Обогрев рабочих узлов
Обогрев направляющих входит в решение для низких температур. Его работу согласуют с влажностью и режимом эксплуатации камеры.
Задачи на участке
Когда обсуждают утеплённые скоростные ворота
В рабочую смену важен частый проход, а в перерыв — закрытая преграда. Оба режима описывают в задании.
Камера с частыми проходами
Для смены с погрузчиками рассматривают утеплённое полотно вместе с автоматикой. Закрытие должно следовать за освобождением прохода.
Проём с двумя закрытиями
Скоростные ворота обслуживают рабочий поток. Дополнительная теплоизолирующая преграда может закрывать проём в длительный перерыв, если это предусмотрено проектом.
Граница влажной и холодной зон

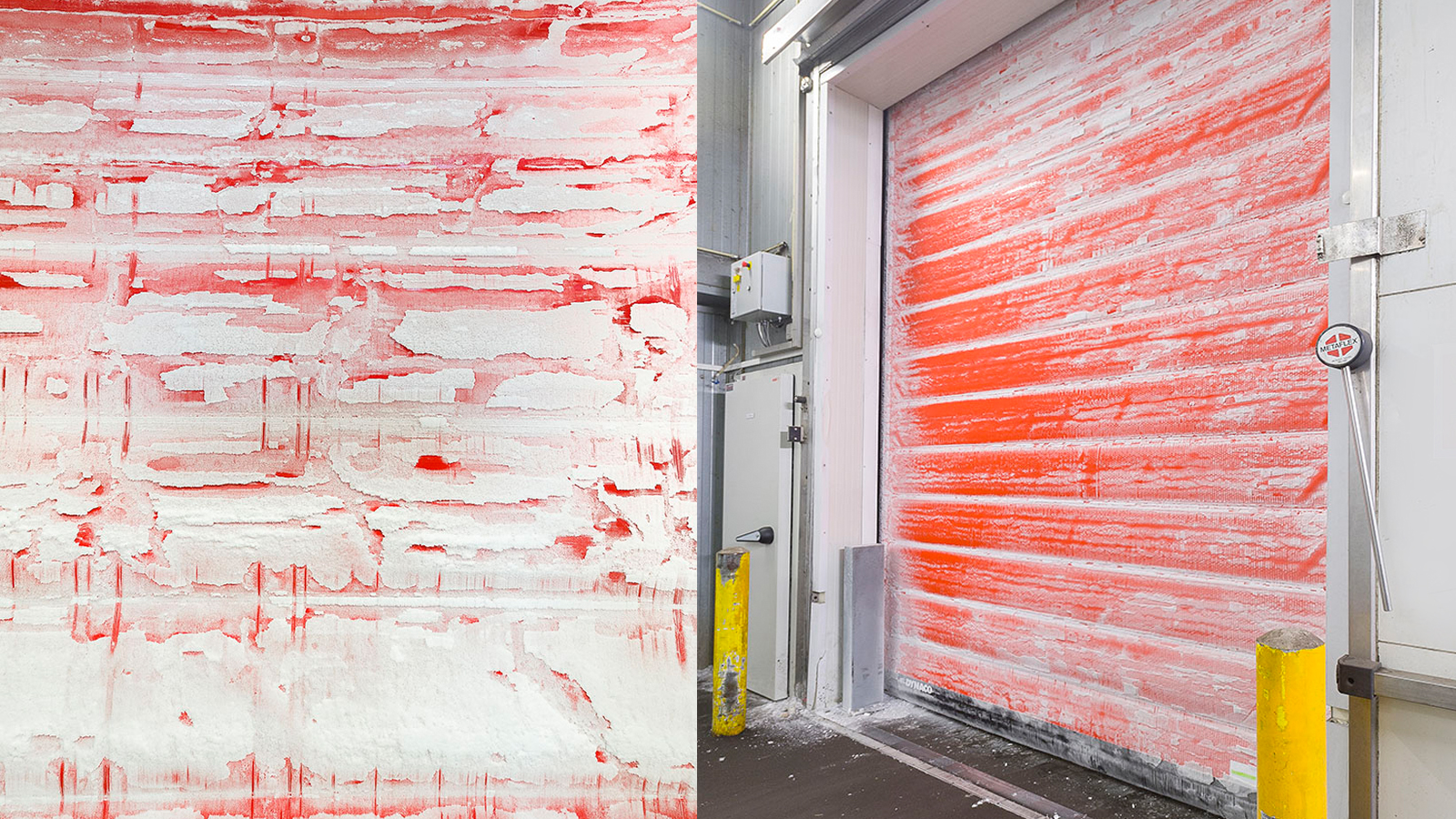

Тёплый влажный воздух создаёт условия для конденсата и наледи. Проверяют вентиляцию, тамбур и обогрев узлов ворот.
Перед установкой
Какие данные нужны для оценки теплоизоляции
Выбор по слову "утеплённые" оставляет без ответа вопросы о движении и влажности.
Температуры с обеих сторон
Указывают рабочий диапазон камеры и температуру соседней зоны. Отдельно отмечают мойку, оттаивание и остановки оборудования.
Открытия и перерывы
Нужны количество проходов и время открытого проёма в смену. Длительность ночного закрытия рассматривают отдельным режимом.
Источники влаги
Фиксируют влажность, мойку и попадание воды в проём. Эти условия влияют на наледь и обслуживание направляющих.
Состав закрытого проёма
Проверяют полотно и его примыкания к проёму. Показатель материала отдельно от установленной конструкции не описывает её теплообмен.
Устройство и цикл
Что отличает утеплённое исполнение
Теплоизолирующий наполнитель работает в закрытом состоянии. Направляющие и привод обеспечивают движение в условиях низкой температуры.

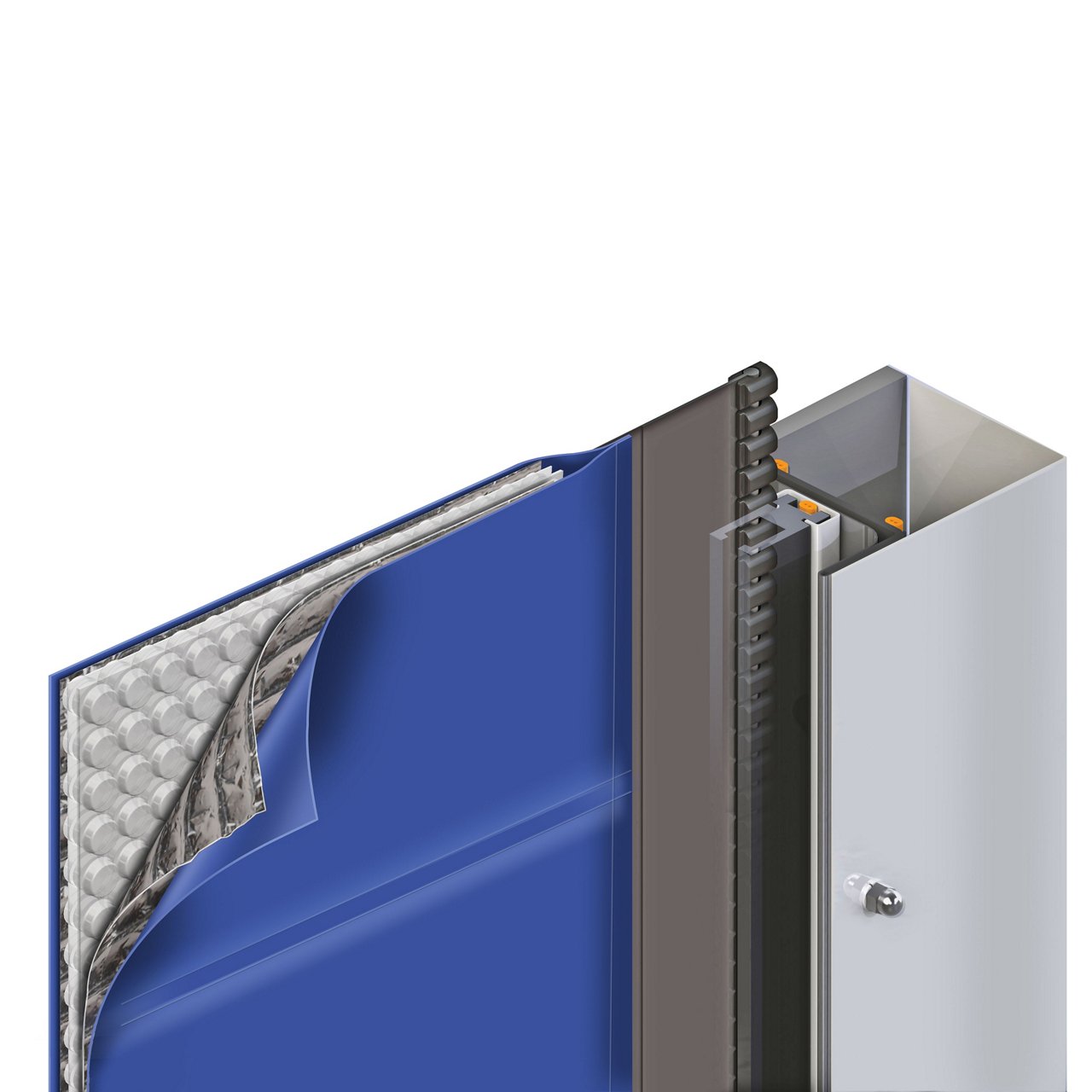

Полотно с наполнителем
Два слоя ПВХ образуют оболочку утеплённого полотна. Его исполнение и примыкания сверяют по документации M2 Freezer.
Обогрев направляющих
Питание и управление обогревом включают в проект. Доступ к узлам оставляют для осмотра и обслуживания.
Согласованный цикл
Автоматика открывает ворота перед транспортом и закрывает после прохода. Настройка учитывает скорость техники и длину груза.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.

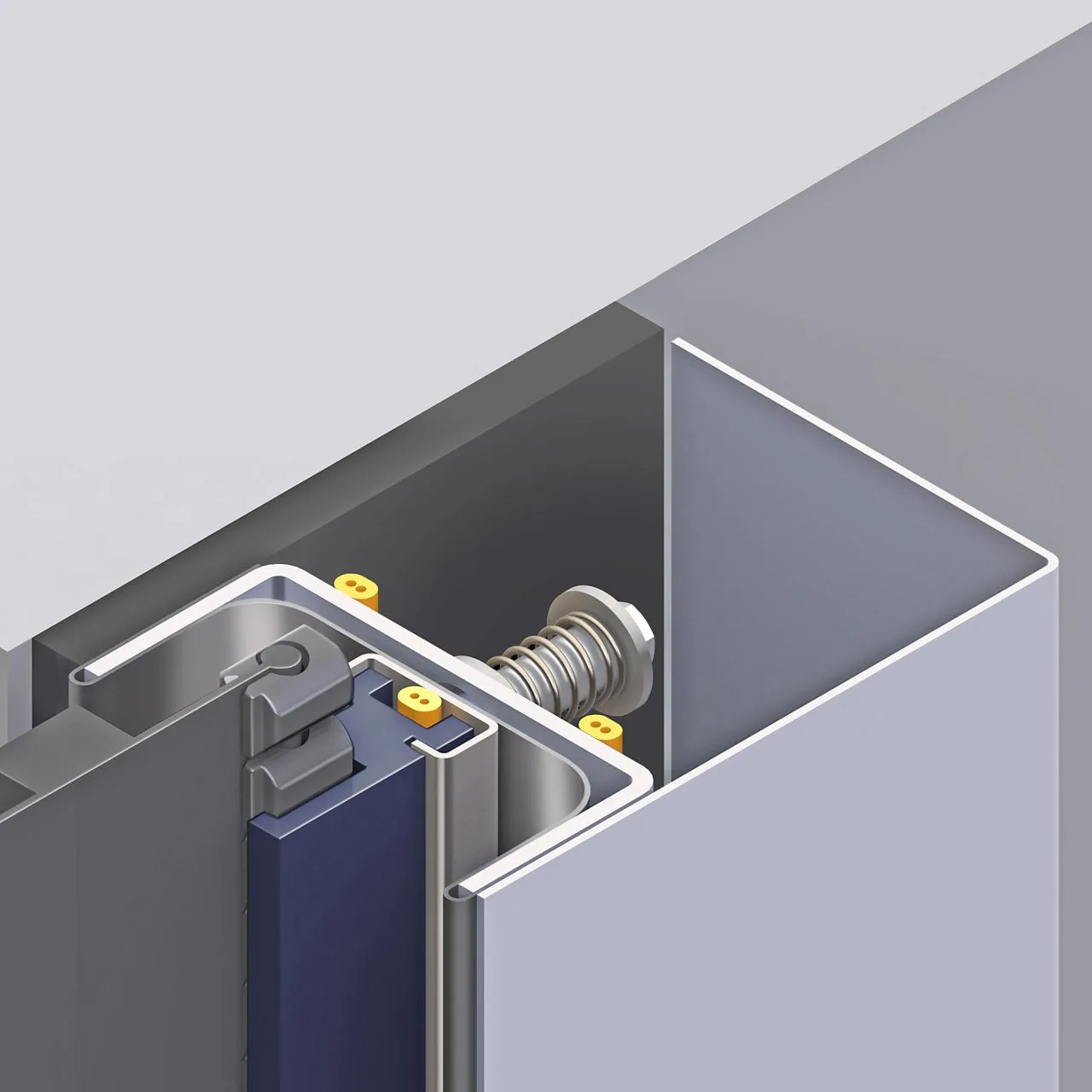

Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что включить в запрос на утеплённые ворота
Для расчёта нужны данные о проёме и режимах камеры, а также задача дополнительного закрытия.
Описать рабочую смену
Фиксируют число проходов и тип транспорта. При наличии двух ворот указывают их порядок открывания.
Показать следы влаги
Фотографии конденсата и наледи помогают обсудить причины. Снимки дополняют температурой и временем появления проблемы.
Определить ночной режим
Указывают длительность перерыва и существующее теплоизолирующее закрытие. Совместимость двух конструкций проверяют до заказа.
Выбор исполнения
Сравнение ворот Dynaco для холодных проёмов
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Freezer |
|---|---|
| Назначение в этой сфере | Холодильная и морозильная камера |
| Применение | Внутреннее |
| Максимальная ширина проёма, мм | 4 500 |
| Максимальная высота проёма, мм | 5 500 |
| Исполнение | Для морозильных камер |
| Привод | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Утеплённые ворота на холодных объектах
Морозильная камера

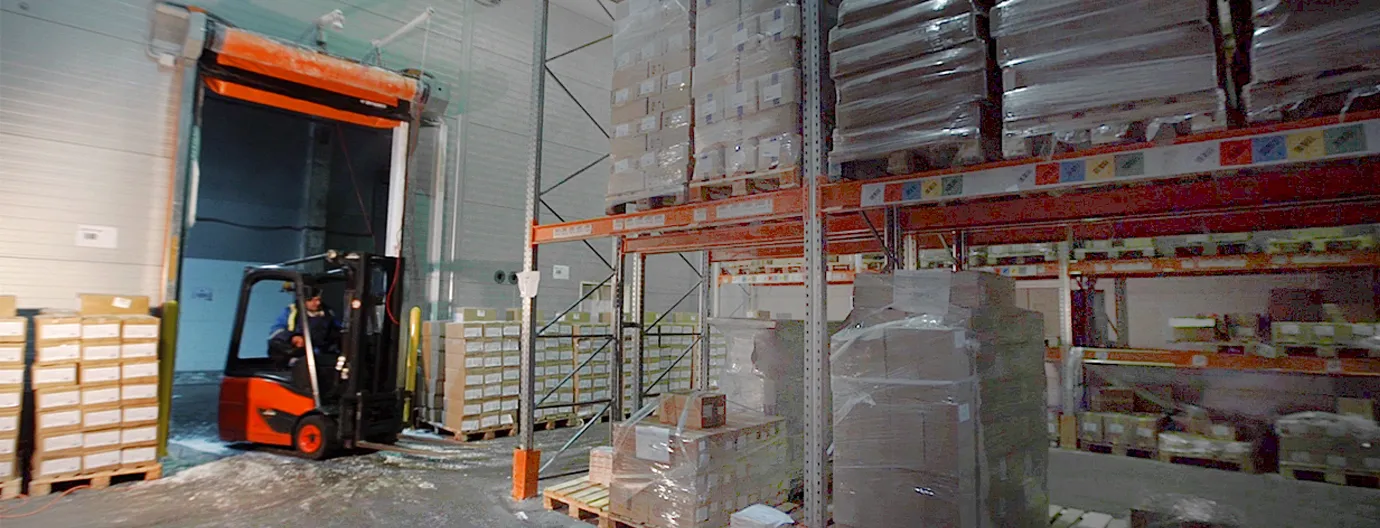

"Форт Транс Логистика" — ворота DYNACO в морозильной камере
В "Форт Транс Логистика" установлены M2 Freezer. В карточке объекта описаны опции холодного исполнения.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы об утеплённом исполнении
Полотно, обмерзание и работа проёма в разные часы.
Утеплённые и скоростные ворота решают одну задачу?
Утепление влияет на теплообмен при закрытом полотне. Скоростной цикл сокращает время открытого проёма. Для камеры с частыми проходами оценивают оба фактора.
Можно ли оставить только скоростные ворота на ночь?
Решение зависит от требований к теплоизоляции и охранному закрытию. Для длительного перерыва проверяют характеристики всей конструкции и необходимость второй преграды.
Какое утеплённое полотно есть у Dynaco?
В каталоге M2 Freezer указано полотно из двух слоёв ПВХ с теплоизолирующим наполнителем. Конкретную комплектацию подтверждают при подборе.
Исчезнет ли наледь после установки?
Такой результат нельзя обещать по модели ворот. Наледь зависит от влажности, воздухообмена и режимов камеры; обогрев направляющих рассматривают вместе с этими условиями.
Можно ли оценить экономию по коэффициенту полотна?
Для общей оценки этого недостаточно. Нужны характеристики установленного проёма, разница температур и данные о проходах. Единицы и метод определения коэффициента проверяют по документации.
Утеплённое полотно защищает от взлома?
Теплоизоляция не подтверждает взломостойкость. Если требуется охранное закрытие, его свойства и конструкцию согласуют отдельно.
Обсудим ваш объект
Подбор утеплённого холодного проёма
По режимам камеры определим комплектацию M2 Freezer и вопросы, которые нужно согласовать с проектировщиком.
Что пригодится для первого обсуждения
- Температура и влажность с двух сторон
- Частота проходов и длительность ночного перерыва
- Фото проёма и существующего закрытия
