Без бокового отката
Полотно движется вверх вдоль направляющих. Для него не требуется место вдоль стены, куда откатывается широкая створка.
Работаем по всей России с 2008 года
Сферы применения ворот
Подъёмные рулонные ворота Dynaco для ангарных проёмов
Рулонные ворота открывают ангарный проём вертикальным движением гибкого полотна. Для монтажа требуется место над проходом и по его сторонам, а свободная высота зависит от установочной схемы. Модели Dynaco подбирают по размерам проёма, ветру и габаритам техники.
Вертикальный ходПолотно убирается над проёмом
До заказаРазмеры и каркас сверяют с чертежом
Подходящие решения
Модели ворот Dynaco для ангарных проёмов
Большие внутренние проёмы
M3 Compact
Широкий внутренний проём
Большие проёмы с ветровой нагрузкой
M3 Power
Крупный наружный проём
Широкие наружные проёмы

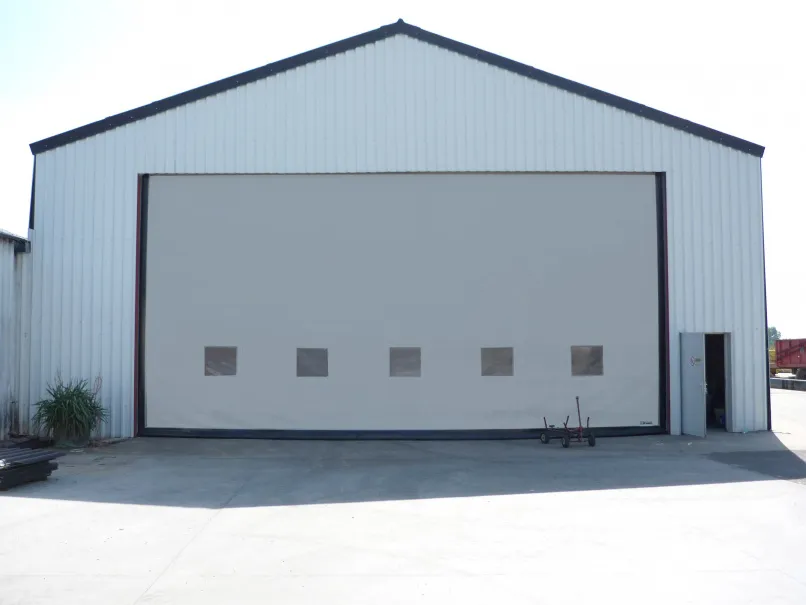

M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Что даёт вертикальное открывание в ангаре
Рулонная схема меняет размещение конструкции. Её преимущества проверяют на плане ангара.
Проверяемый транспортный проход
Монтажный чертёж позволяет определить свободные размеры после установки. Их сопоставляют с техникой и грузом.
Управление движением полотна
В серии M технология Push-Pull управляет открыванием и закрыванием. Настройки привода согласуют с размером и режимом проёма.
Задачи на участке
Где подъёмная схема требует проверки
Верхний узел может оказаться рядом с краном или коммуникациями. До выбора модели эту зону показывают на общем плане ангара.
Внутренняя граница ангара
При разделении ремонтной и складской зон рассматривают M3 Compact. Перепад давления и крупный груз входят в исходные данные.
Выезд техники на площадку
Для наружной границы рассматривают M3 Power. Нагрузка от ветра должна соответствовать размеру и исполнению ворот.
Проём под крановым оборудованием
Отмечают траекторию мостового крана и зоны обслуживания. Короб ворот и крепления согласуют с оборудованием и несущим каркасом.
Перед установкой
Монтажные требования к подъёмным воротам
Габарит проёма и установочный размер ворот — разные величины. Для проверки нужны оба.
Верхняя и боковые зоны
Измеряют место для верхнего узла и боковых направляющих. Сторону двигателя, кабели и воздуховоды отмечают на схеме.
Несущий каркас
Указывают материал стоек и перемычки. Возможность крепления и дополнительные элементы определяет монтажный проект.
Свободный габарит
Проверяют высоту техники с грузом и выступающие части. Груз должен проходить в пределах согласованной свободной зоны.
Доступ для обслуживания
Нужен доступ к приводу и верхнему узлу. Место осмотра согласуют без пересечения с рабочей траекторией оборудования.
Устройство и цикл
Как размещаются узлы подъёмных ворот
У конструкции есть верхний узел, боковые направляющие и блок управления. Все три зоны показывают на установочной схеме.
Намотка над проходом
Гибкое полотно поднимается к верхнему узлу. Наличие места над проёмом проверяют с учётом выбранного исполнения.
Направляющие по сторонам
Боковые узлы удерживают края полотна. Их крепление согласуют с каркасом, облицовкой и возможными защитными ограждениями.
Привод и управление
Блок управления размещают с доступом для оператора и сервиса. Питание и кабели включают в монтажную документацию.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Материалы для проверки подъёмной схемы
По фотографиям и размерам можно выявить ограничения до выпуска предложения.
Снять проём целиком
Нужны фотографии обеих сторон, верхней зоны и стоек. Для высокого проёма полезен общий вид с оборудованием ангара.
Указать четыре зоны монтажа
Кроме ширины и высоты измеряют расстояния сверху, слева и справа. Отдельно показывают сторону предполагаемого привода.
Приложить план оборудования
Краны, вентиляцию и пути техники отмечают на плане. При пересечениях схему установки согласуют с проектировщиком.
Выбор исполнения
Сравнение ворот Dynaco для ангарных проёмов
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|
| Назначение в этой сфере | Широкий внутренний проём | Крупный наружный проём | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Пример широкого рулонного проёма
Широкий проход
Склад негабаритного груза. Dynaco в больших проёмах
M3 Compact установлены в больших проёмах склада негабаритного груза. Это пример назначения модели для крупного прохода.
ПодробнееЧто уточняют перед заказом
Вопросы о подъёмной конструкции для ангара
Размещение, крепление и полезный размер прохода.
Сколько места требуется над проёмом?
Расстояние определяют по установочному чертежу выбранной модели и размера ворот. Универсальный размер для всех ангарных проёмов указывать некорректно.
Полотно уходит вдоль потолка?
В рулонной конструкции гибкое полотно наматывается в верхнем узле. Размещение короба и двигателя проверяют по монтажной схеме.
Можно ли крепить ворота к обшивке ангара?
Возможность крепления проверяют по несущему каркасу. Одна обшивка не подтверждает достаточную опору; монтажный проект определяет необходимые элементы.
Можно ли поставить ворота под мостовым краном?
После проверки траектории крана, монтажного пространства и доступа к обслуживанию. Габариты ворот и кранового оборудования рассматривают на общей схеме.
Какая модель подходит на улицу?
Для крупного наружного проёма рассматривают M3 Power, при других ветровых условиях — соответствующее наружное исполнение. Назначение подтверждают по размеру и нагрузке.
Подойдут ли такие ворота для любого авиационного ангара?
Нет: размеры модели ограничены. Для прохода воздушного судна нужна отдельная проверка его габаритов, траектории и проектных зазоров.
Обсудим ваш объект
Проверка монтажа подъёмных ворот
Подберём рулонное исполнение и согласуем размещение узлов по схеме ангарного проёма.
Что пригодится для первого обсуждения
- Размеры проёма и свободное место сверху и по бокам
- Каркас, крановое оборудование и коммуникации
- Назначение проезда, техника и ветровая нагрузка
