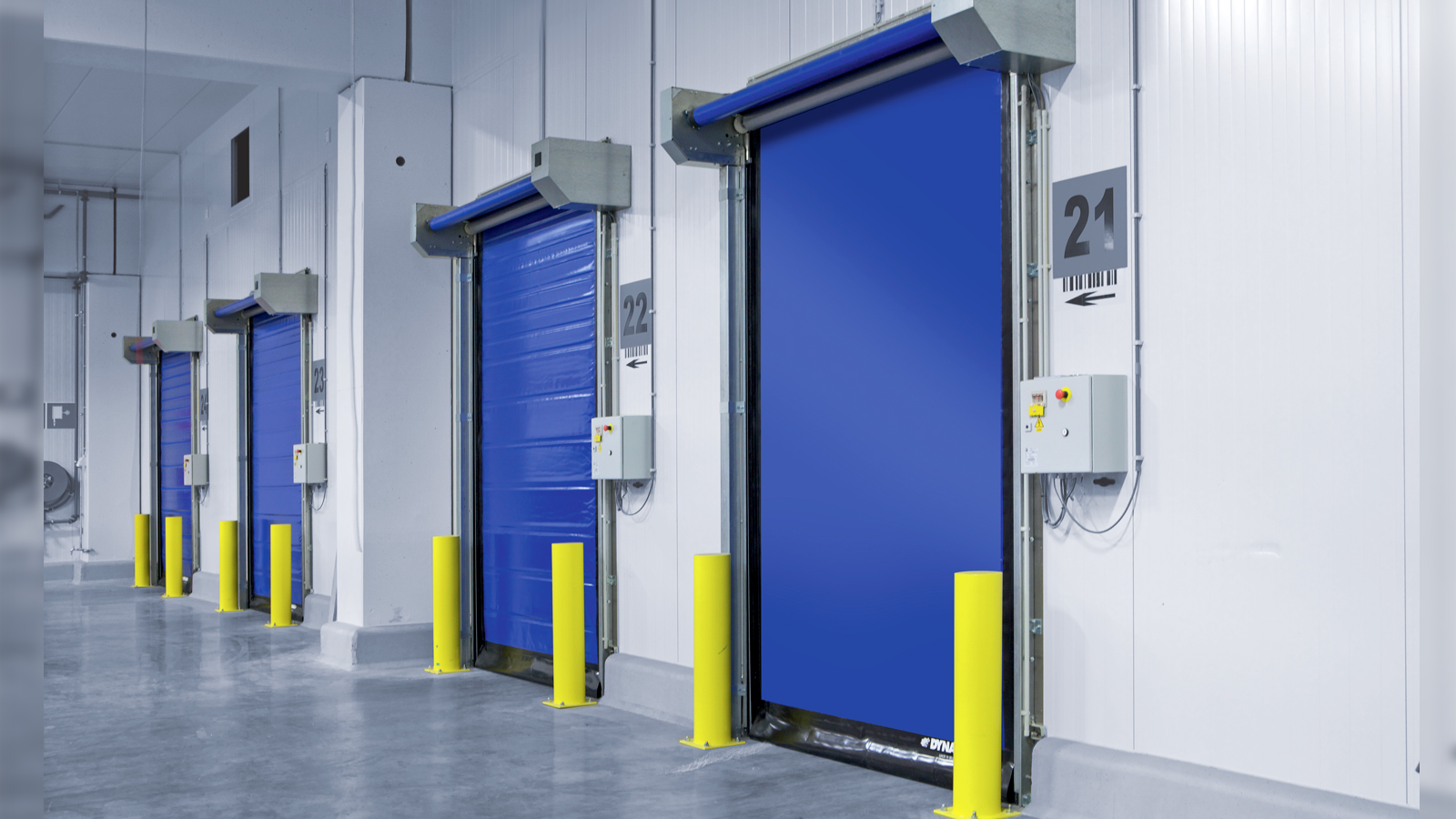

Скоростные ворота Dynaco для холодильных камер
Ворота на границе холодильной камеры должны соответствовать температуре, влажности и частоте проходов. Dynaco M2 Freezer предназначена для холодильных и морозильных помещений. При подборе проверяют утеплённое полотно, обогрев направляющих и поступление влажного воздуха из соседней зоны.
По условиям камерыТемпература и влажность с двух сторон
Холодное исполнениеПолотно и рабочие узлы согласуют вместе
Подходящие решения
Модели ворот Dynaco для холодильных камер
Результат для объекта
Что проверяют у ворот холодильной камеры
Быстрое закрытие и работа в холоде решают связанные, но разные задачи.
Утеплённое полотно
M2 Freezer имеет два слоя ПВХ с наполнителем. Исполнение полотна согласуют с температурой и требованиями к закрытой камере.
Обогрев направляющих
Система обогрева рассчитана на холодное применение. Её комплектацию и подключение проверяют вместе с условиями образования наледи.
Задачи на участке
Проёмы холодильной камеры с разными маршрутами
Температурный режим дополняют описанием соседнего помещения и способа перемещения товара.
Приём палет из тёплой зоны
Погрузчик переносит груз через границу температур. Проверяют длину палеты, подъезд и задержку закрывания после прохода.
Переход между холодными помещениями
Разница температур и влажность могут отличаться от наружного входа. Управление согласуют с обеими зонами хранения.
Камера с тамбуром
При наличии второго закрытия определяют последовательность открывания. Размер тамбура должен соответствовать технике и грузу.
Перед установкой
Данные для ворот в холодильной камере
Нужны условия обычной работы, мойки и оттаивания, а не только заданная температура хранения.
Рабочий температурный диапазон
Фиксируют температуру камеры и соседней зоны. Допустимое применение модели подтверждают по документации.
Влажность и вода
Указывают мойку, источники пара и следы конденсата. Обмерзание рассматривают вместе с воздухообменом.
Проём в изолированной стене
Проверяют размер, толщину стены и монтажные опоры. Крепление к панелям согласуют по схеме установки.
Транспортный режим
Указывают погрузчик, груз и проходы в час пик. Пешеходный маршрут показывают на плане.
Устройство и цикл
Узлы холодного исполнения
Каждый узел должен работать в фактических условиях камеры. Проверка включает питание, обслуживание и примыкания.
Полотно с теплоизолирующим слоем
Наполнитель уменьшает теплообмен через закрытую преграду. Примыкания и размер влияют на работу установленного проёма.
Обогрев боковых узлов
Направляющие имеют систему обогрева. Доступ к проверке и состояние кабелей предусматривают в монтажном задании.
Закрытие по освобождению прохода
Защитные устройства и таймер согласуют с погрузчиком. Настройки проверяют после установки на реальном маршруте.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что передать для подбора холодного проёма
Камеру описывают в рабочих режимах, включая мойку и оттаивание. Сведения о соседнем помещении помогают проверить поступление влаги.
Описать режим камеры
Указывают хранение, оттаивание и мойку. Для каждого режима отмечают температуру и движение транспорта.
Показать условия на границе
Нужны фотографии направляющих, пола и примыканий. При наличии наледи фиксируют место и время её появления.
Показать соседние преграды
Тамбур и вторые ворота включают в схему. Последовательность работы и зазоры согласуют до заказа.
Выбор исполнения
Сравнение ворот Dynaco для холодильных камер
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Freezer |
|---|---|
| Назначение в этой сфере | Граница холодной камеры |
| Применение | Внутреннее |
| Максимальная ширина проёма, мм | 4 500 |
| Максимальная высота проёма, мм | 5 500 |
| Исполнение | Для морозильных камер |
| Привод | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
M2 Freezer в холодных помещениях

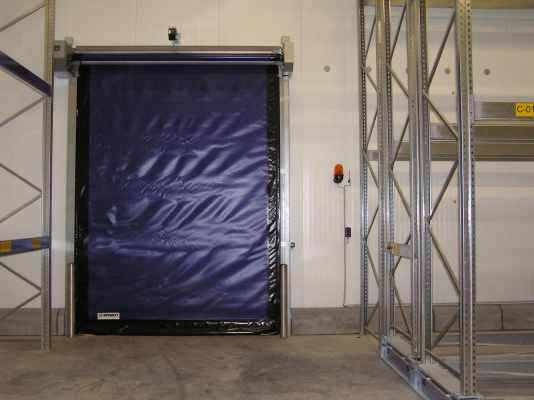

Морозильная камера
"Форт Транс Логистика" — ворота DYNACO в морозильной камере
В "Форт Транс Логистика" установлены M2 Freezer с утеплённым полотном, обогревом направляющих и мотора; в описании указана опция Anti Frost.
Подробнее
Хранение замороженных продуктов

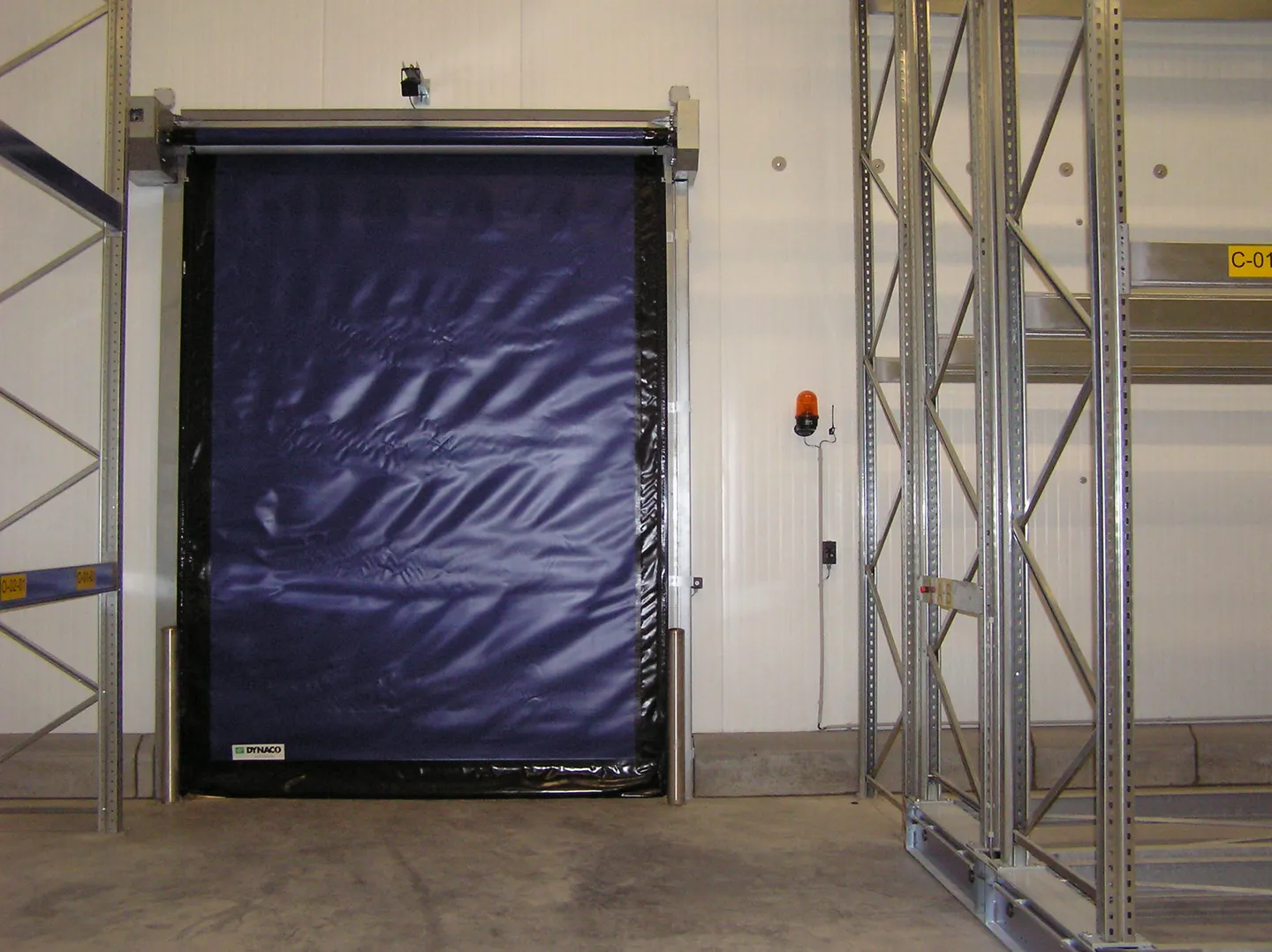

Хранение замороженных продуктов. Dynaco в морозильной камере и в зоне погрузки
Карточка показывает M2 Freezer в морозильной камере и зоне погрузки.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах холодильной камеры
Температурное исполнение, автоматика и работа с влагой.
Чем ворота камеры отличаются от обычных внутренних?
Для холодного проёма проверяют температурный диапазон, утеплённое полотно и обогрев узлов. Частота проходов и влажность также влияют на подбор.
Нужна ли M2 Freezer при положительной температуре?
Это определяют по температуре, влажности и задаче проёма. Модель предназначена для холодильных и морозильных помещений, но комплектацию назначают по условиям камеры.
Какая температура допустима для M2 Freezer?
В каталоге указано применение в помещениях с пониженной температурой до −30 °C. Для заказа подтверждают рабочий диапазон и исполнение по текущей документации.
Можно ли исключить наледь только обогревом ворот?
Нет. Обогрев работает с узлами ворот, а поступление влаги зависит от открытий, вентиляции и соседней зоны. Причины наледи проверяют совместно.
Как настроить ворота для длинной палеты?
Согласуют обнаружение техники, контроль прохода и время закрывания. В настройку включают самый длинный груз и фактическую траекторию подъезда.
Как совместить скоростные ворота с теплоизолирующим закрытием?
Проверяют место для двух конструкций и порядок работы. Для смены и длительного перерыва задают отдельные режимы, если это предусмотрено проектом.
