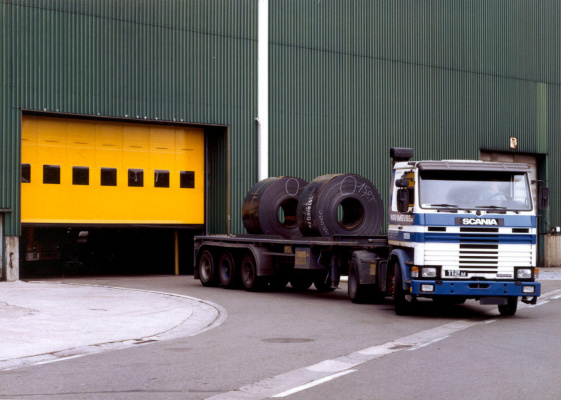

Закрытие рабочего проёма между перемещениями
Полотно возвращает границу после проезда транспорта. Для расчёта режима учитывают частоту открытия, ветер и длительность открытого состояния.
Работаем по всей России с 2008 года
Сферы применения ворот

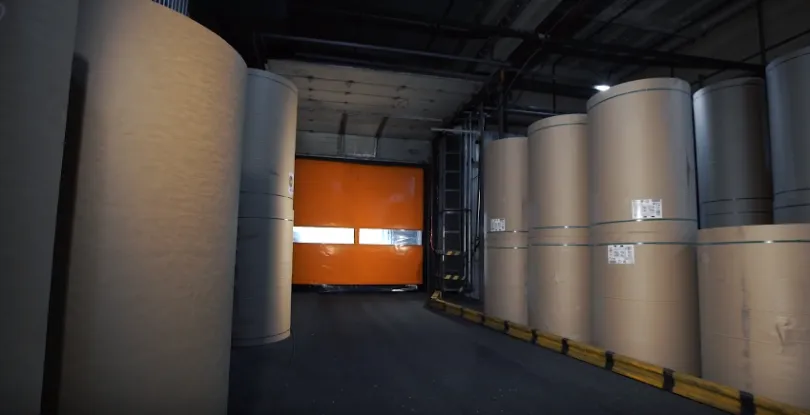

Скоростные ворота Dynaco для производственных зданий
Скоростные ворота Dynaco для производственного здания подбирают по назначению проёма, нагрузке фасада и возможности крепления. На рабочем въезде они открывают транспортный проход и закрывают его между перемещениями. Требования к охране, теплоизоляции и другим функциям здания проверяют вместе с проектом отдельного закрытия.
Привязка к зданиюСтена, монтажная зона и нагрузка проверяются вместе
Рабочий въездСкоростной цикл согласуется с другим закрытием
Подходящие решения
Модели ворот Dynaco для производственных зданий
Внутренние проёмы
M2 Compact
Транспортный проход между внутренними зонами
Проёмы с ветровой нагрузкой
M2 Power
Фасадный проём с повышенной ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Средний наружный проём с высокой ветровой нагрузкой
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Большие внутренние проёмы
M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Большой наружный проезд
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Как скоростные ворота включают в проект здания
На производственном фасаде ворота обслуживают поток, а их монтаж влияет на раму, стену и соседнее оборудование. Эти условия нужно согласовать до заказа.
Монтаж по фактической конструкции стены
Крепления и свободное место проверяют по материалу стены и геометрии проёма. Если требуется дополнительная опорная конструкция, её предусматривают в проекте.
Совместная работа с другим закрытием
Скоростные и существующие ворота могут выполнять разные функции. Для пары согласуют расстояние, порядок открытия и запрет движения одного полотна при неподходящем положении другого.
Задачи на участке
Какие проекты требуют отдельного подбора ворот
Новый фасад, замена существующего закрытия и сквозной проезд отличаются монтажом и эксплуатацией. Условия каждого проёма отражают в заявке.
Новый транспортный проём
Проект позволяет заранее заложить место для рамы, привода и обслуживания. Размер и нагрузку выбирают по будущему транспорту и фасаду.
Замена ворот на действующем производстве
Проверяют, какие функции выполняло старое закрытие и можно ли их сохранить. Монтажные ограничения и остановку участка согласуют по текущей планировке.
Сквозной проезд через здание
Ветер и давление могут действовать при открытии соседних проёмов. Рабочие состояния здания проверяют вместе, включая последовательность ворот.
Скоростное полотно перед другим закрытием
Если сохраняют секционные или другие ворота, нужен совместимый монтаж. Расстояние между системами, сервисный доступ и логика управления входят в проект.
Перед установкой
Что проверить в строительной и технологической части
Фасадные ворота требуют согласованных данных о здании и транспортном процессе. Размер свободного прохода — только часть исходных параметров.
Стена, опоры и место для узлов
Нужны материал стены, размеры по бокам и сверху, расположение несущих элементов. Крепление подтверждают по проекту, не по внешнему виду отделки.
Нагрузка и температура фасада
Указывают проектный ветер и условия наружного воздуха. Для сквозного проезда добавляют рабочие положения других ворот и режим вентиляции.
Все требуемые функции закрытия
Перечисляют транспортный цикл, охрану, теплоизоляцию и специальные функции, если они предусмотрены. Определяют, какое оборудование отвечает за каждую из них.
Монтаж и последующее обслуживание
Проверяют доступ к узлам, коммуникации и возможность остановить проезд. На действующем объекте согласуют порядок замены и временную организацию потока.
Устройство и цикл
Из каких частей состоит проект установки ворот
Полотно моделей M2 и M3 движется приводом Push-Pull. Чтобы оно работало на фасаде, рама, крепления, управление и примыкания должны соответствовать выбранной схеме.
Крепление рамы к зданию
Рама передаёт нагрузку на подготовленные основания. Проект крепления определяет её связь со стеной или опорной конструкцией; отделка проёма такой связи не подтверждает.
Согласованное управление
Открытие связывают с транспортным маршрутом и другим закрытием, если оно есть. До монтажа проверяют сигналы и порядок действий при отказе связи.
Рабочее и нерабочее состояние
Скоростное полотно обслуживает движение в течение смены. Функции закрытого здания после остановки производства распределяют между предусмотренными системами.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что подготовить для проекта или замены ворот
Для нового и действующего здания полезен комплект данных по проёму. Он связывает строительную часть с технологическим заданием.
План, разрез и данные стены
Передают размеры, основания для крепления и расположение коммуникаций. Для нового объекта монтажные зоны отражают в проекте до установки оборудования.
Существующее закрытие и соседние узлы
Фотографии показывают старые ворота, фасад и внутреннюю сторону. Указывают, что остаётся после замены и какие функции нужно сохранить.
Транспорт и режим здания
Нужны рабочий габарит, пик движения, температура и ветер. Добавляют порядок ночного закрытия, сервиса и временного прохода на период монтажа.
Выбор исполнения
Сравнение ворот Dynaco для производственных зданий
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Транспортный проход между внутренними зонами | Фасадный проём с повышенной ветровой нагрузкой | Средний наружный проём с высокой ветровой нагрузкой | Граница холодильной или морозильной камеры | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Большой наружный проезд |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Замена ворот на производственном фасаде
ПЭФ "Союз" — производство упаковки

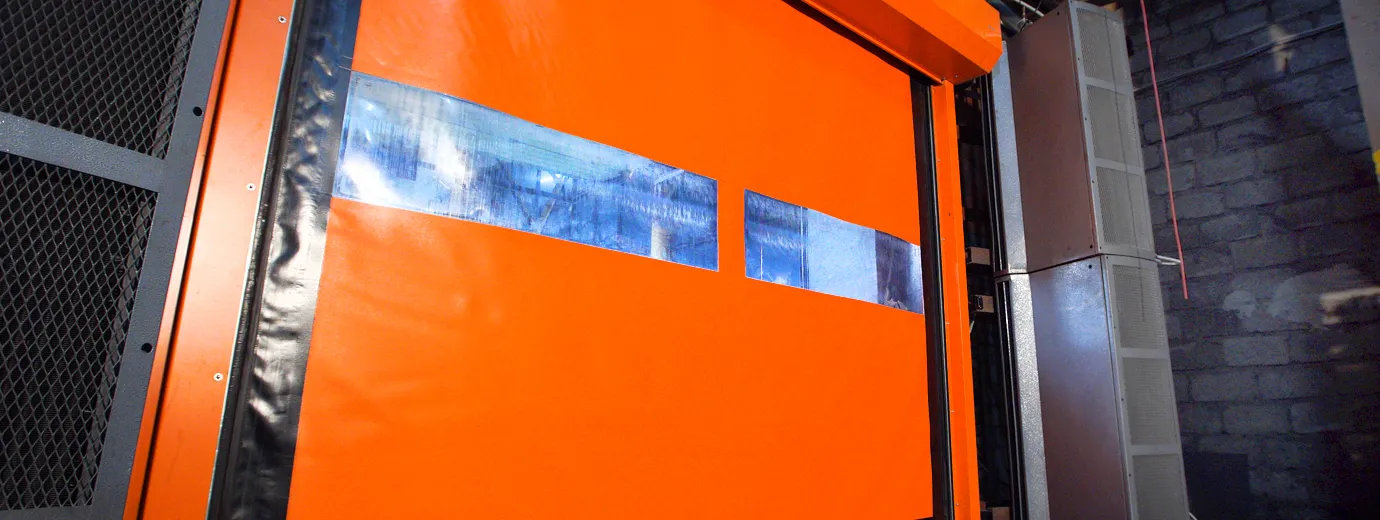

ПЭФ "Союз" — ворота DYNACO на производстве упаковки
На производстве упаковки ПЭФ "Союз" скоростные ворота установили вместо секционного закрытия в проёме "помещение — улица". Задача проекта связана с движением погрузочно-разгрузочной техники.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах производственного здания
Крепление, замена, сквозной проезд и функции фасадного закрытия.
Можно ли выбрать модель по архитектурному размеру проёма?
Размер помогает начать подбор, но нужны также монтажные зоны, конструкция стены и нагрузка. Свободное место для прохода и установочный размер ворот различаются. Перед заказом проект сверяют с фактическими замерами.
Понадобится ли дополнительная рама?
Это зависит от основания и выбранной монтажной схемы. Проверяют материал стены, расположение опор и передачу нагрузки. Необходимость дополнительной конструкции подтверждают по проекту и замеру конкретного проёма.
Можно ли оставить существующие секционные ворота?
Совместную установку рассматривают при подходящем пространстве. Проверяют расстояние, движение полотен и доступ к сервису. Управление согласуют так, чтобы одна система не мешала другой в рабочем и закрытом состоянии.
Какие функции старых ворот нужно проверить при замене?
Уточняют транспортный цикл, охранное закрытие, теплоизоляцию и специальные требования здания. Затем определяют оборудование, которое выполняет каждую функцию после замены. Скоростное полотно не наследует их автоматически.
Что меняется на сквозном проезде?
При открытии соседних границ меняются потоки воздуха и нагрузка. Нужно описать рабочие положения всех ворот и проверить ветер или давление по этим состояниям. Подбор одной стороны без схемы здания может пропустить такой режим.
Можно ли назвать сроки и стоимость без замера стены?
Для предварительного предложения достаточно проектных данных с явно указанными допущениями. Окончательные монтажные условия требуют проверки основания, размеров и комплектации. Сроки согласуют после этого, без универсальной обещанной даты для всех объектов.
Обсудим ваш объект
Подбор ворот по проекту производственного здания
По чертежам, условиям фасада и транспортному потоку подготовим предложение. Для замены отдельно проверим существующее закрытие, монтажную зону и функции, которые требуется сохранить.
Что пригодится для первого обсуждения
- Чертежи проёма, стена и монтажные зоны
- Транспортный габарит и наружная нагрузка
- Существующие ворота и функции закрытия
