Открытие под поток материала
Команда приходит от выбранного управления или согласованного сигнала участка. Для связи с конвейером проверяют интерфейс и порядок подтверждения готовности проёма.
Работаем по всей России с 2008 года
Сферы применения ворот
Скоростные ворота Dynaco для производственного цеха
Скоростные ворота Dynaco для цеха закрывают внутренний проход после подачи сырья или перемещения готового изделия. Для обычного межцехового потока рассматривают M2 Compact, для крупных грузов — M3 Compact. Модель и автоматику выбирают по рабочему габариту, режиму линии и условиям воздуха.
Под производственный тактКоманда открытия согласуется с подачей материала
Под изделие на оснасткеРазмеры учитывают груз вместе с транспортом
Подходящие решения
Модели ворот Dynaco для производственного цеха
Внутренние проёмы
M2 Compact
Внутренний поток сырья и изделий
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Выезд на наружный контур здания
Холодильные и морозильные камеры
M2 Freezer
Граница холодильной или морозильной камеры
Большие внутренние проёмы
M3 Compact
Большие внутренние изделия
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Широкий выезд из здания на улицу
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Как ворота разделяют цеха без постоянного открытого прохода
Полотно закрывает границу после перемещения материала. Его цикл должен учитывать подачу и остановки груза, чтобы ворота не становились препятствием для линии.
Разделение соседних участков
Закрытое полотно ограничивает обмен воздухом между цехами. Если процесс выделяет пыль, дым или запах, источник и вытяжку рассматривают отдельно от ворот.
Возврат полотна после выбивания
Функция самовосстановления может вернуть неповреждённое полотно в направляющие. Груз с острыми кромками или повреждённая рама требуют осмотра и сервиса.
Задачи на участке
Производственные потоки через межцеховые ворота
Подача сырья, движение полуфабриката и вывоз готового изделия отличаются габаритом и темпом. Каждый поток нужно увидеть в рабочем положении.

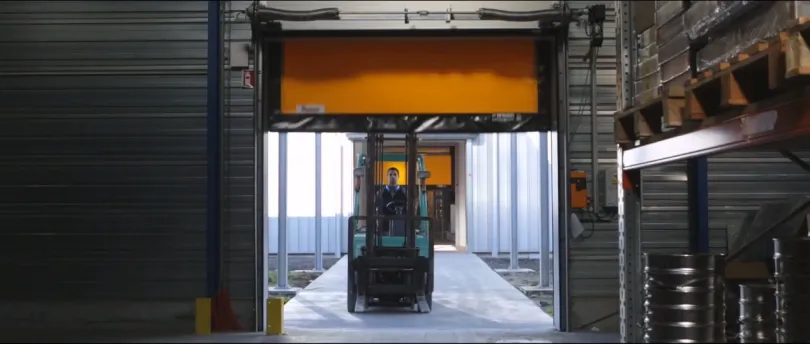

Подача сырья на участок
Погрузчик или тележка доставляют материал по повторяющемуся маршруту. Проверяют место ожидания, поворот и груз, выступающий за транспорт.
Передача между стадиями производства
Изделие на оснастке проходит границу соседних цехов. Размеры ворот учитывают оснастку и положение изделия во время перемещения.
Вывоз крупного готового изделия
Для больших внутренних проёмов рассматривают M3 Compact. Схему монтажа сопоставляют с крановым или другим оборудованием над проходом.
Проход у конвейерной линии
Если ворота включены в автоматический процесс, команды и подтверждения согласуют с линией. Остановка груза в проёме входит в проверку последовательности.
Перед установкой
Что проверить в цеховом проходе
Подбору нужны монтажные размеры и схема процесса. Самый сложный проход часто определяют оснастка или остановка изделия у соседнего оборудования.
Изделие в рабочем положении
Замеряют груз вместе с тележкой, паллетой или оснасткой. Поворот и выступающие части учитывают по траектории с обеих сторон проёма.
Сигналы производственной линии
Описывают запрос открытия, подтверждение положения и действия при сбое. Совместимость с управлением воротами проверяют до изготовления комплектации.
Воздух и выделения процесса
Нужны температура, перепад давления и источники загрязнений. Если требуются специальные материалы или изоляция, это отражают в техническом задании.
Рабочий режим и доступ к узлам
Указывают пиковую подачу, сменность и окна сервиса. Проверяют, можно ли обслуживать привод и направляющие без демонтажа соседнего оборудования.
Устройство и цикл
Как согласовать ворота с производственным процессом
В M2 и M3 привод Push-Pull перемещает полотно в обоих направлениях. Работа линии требует согласованных команд и защиты под реальное положение груза.
Разрешение на перемещение
Открытие запускают до подачи материала в проём. Для автоматического процесса проверяют, какой сигнал подтверждает готовность прохода.
Контроль изделия на границе
Система защиты проверяется на груз, транспорт и возможную остановку. Выступающий материал может пересекать проём после того, как тягач или тележка уже прошли.
Возврат к разделению цехов
После окончания подачи полотно закрывается с выбранной выдержкой. Если новая команда удерживает ворота открытыми, проверяют соответствие такого режима задаче участка.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Направляющие M2 Freezer с обогревом
- Назначение
- Обеспечивают движение полотна на границе морозильной камеры.
- Описание
- Пружинные направляющие морозильного исполнения оснащены нагревательными кабелями. Их работу согласуют с температурой и влажностью на объекте.
- Что даёт в эксплуатации
- Обогрев уменьшает накопление льда в направляющих и связанные с ним остановки.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.
Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Утеплённое полотно M2 Freezer
- Назначение
- Создаёт дополнительный барьер между тёплой зоной и камерой.
- Описание
- Доступно как опция морозильного исполнения. Скорость движения и параметры ворот проверяют именно для комплектации с утеплённым полотном.
- Что даёт в эксплуатации
- Помогает уменьшить теплопередачу; необходимость опции оценивают по режиму работы камеры.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что подготовить для подбора межцеховых ворот
Лучший исходный материал — схема одного полного прохода изделия. Она показывает габарит и моменты, в которых линия ждёт ворота или удерживает груз.
Маршрут сырья и готового изделия
На плане отмечают повороты, оснастку и соседние рабочие места. Фотографии показывают стену, верхнюю монтажную зону и оборудование с обеих сторон.
Самый крупный рабочий габарит
Передают размеры транспорта, груза и выступов. Для разных видов оснастки проверяют самые широкие положения и повороты перед проёмом.
Такт и логика линии
Нужны частота подачи, время остановки и доступные сигналы оборудования. Условия вентиляции и уборки дополняют техническое задание.
Выбор исполнения
Сравнение ворот Dynaco для производственного цеха
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Compact | M2 Power | M2 All Weather | M2 Freezer | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|---|---|
| Назначение в этой сфере | Внутренний поток сырья и изделий | Интенсивный проезд с ветровой нагрузкой | Выезд на наружный контур здания | Граница холодильной или морозильной камеры | Большие внутренние изделия | Большой проём с ветровой нагрузкой | Широкий выезд из здания на улицу |
| Применение | Внутреннее | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 5 500 | 4 500 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Для морозильных камер | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Ворота Dynaco между производственными участками
Perfetti Van Melle — межцеховая зона

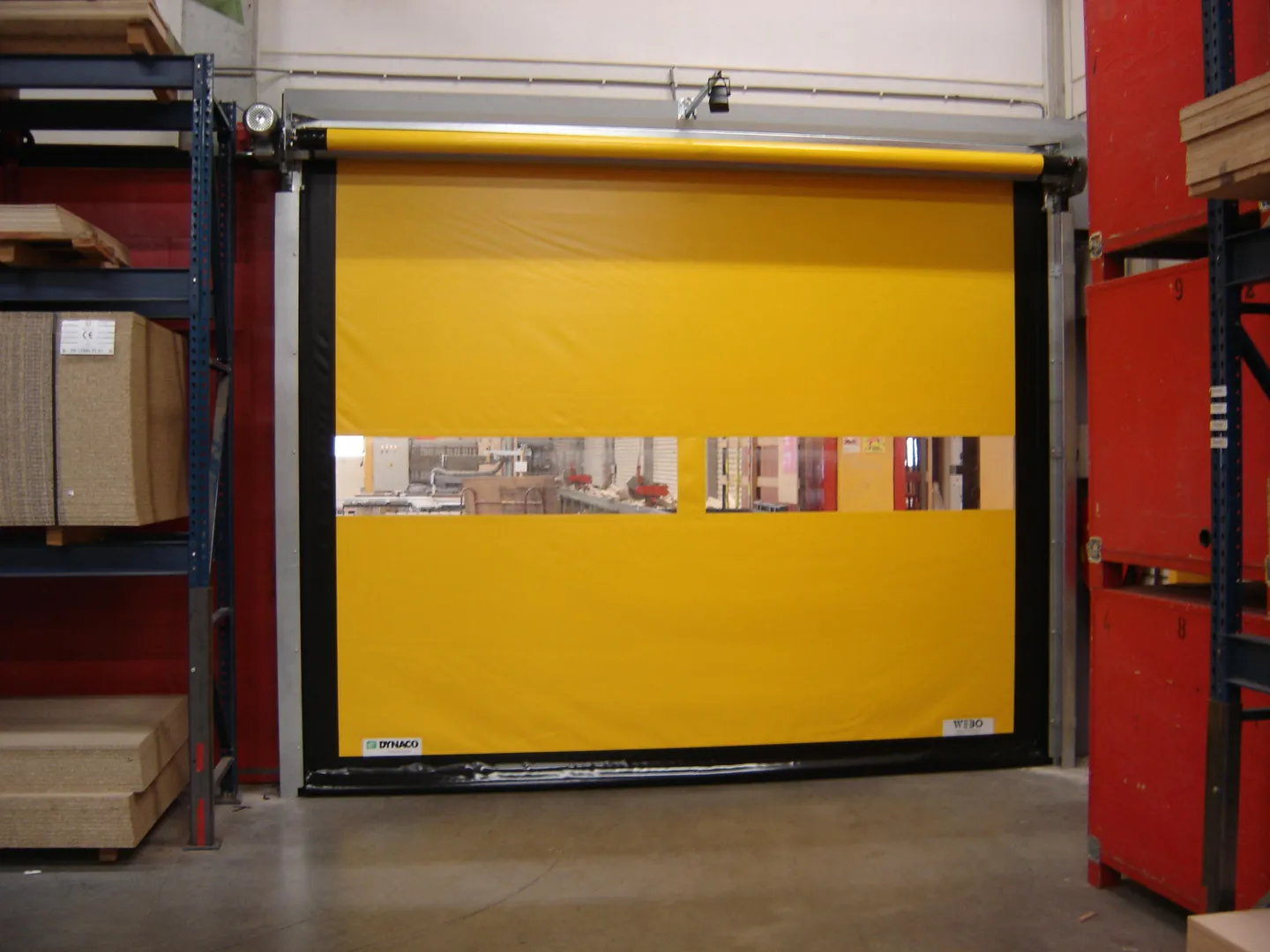

Perfetti Van Melle - кондитерское производство. Dynaco в межцеховой зоне
В кондитерском производстве Perfetti Van Melle M2 Compact показаны в межцеховой зоне. Объект иллюстрирует внутреннее разделение производственных участков.
Подробнее
Производство крупных изделий

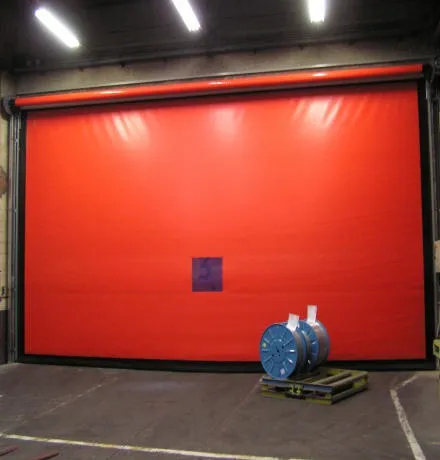

Производство крупногабаритных изделий. Dynaco больших размеров
На производстве крупногабаритных изделий установлены M3 Compact. Пример показывает применение модели на большом внутреннем проезде.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах для цеха
Габарит изделия, сигналы линии и границы изоляции процесса.
Какие ворота выбрать для межцехового прохода?
Для обычного внутреннего потока рассматривают M2 Compact. Если нужен большой проём для изделия на оснастке, проверяют M3 Compact. Для выбора нужны рабочий габарит, давление воздуха, частота подачи и место монтажа.
Можно ли подать команду от конвейера?
Такую связь согласуют по сигналам линии и управления воротами. Описывают запрос открытия, подтверждение положения и действия при остановке груза. Готовую совместимость с любым конвейером без проверки не заявляют.
Что учитывать, если изделие шире тележки?
Размер определяют по изделию вместе с оснасткой и поворотом, а не только по тележке. Защиту проёма проверяют на выступающий груз. Острые кромки и возможность контакта с полотном отражают в сценарии движения.
Закрытые ворота устранят пыль соседнего цеха?
Полотно ограничивает воздухообмен, но пыль зависит от источника, вентиляции и времени открытия. Местное удаление загрязнений проектируют отдельно. Полное устранение пыли одной установкой ворот не подтверждается.
Нужны ли отдельные ворота на внешнем въезде цеха?
Внешнюю позицию рассматривают по ветру, температуре и функциям здания. Модель внутреннего межцехового прохода не переносится на фасад автоматически. Даже одинаковые проёмы могут потребовать разные серии и управление.
Что предусмотреть для обслуживания рядом с линией?
Проверяют доступ к приводу и направляющим, а также возможность остановить маршрут. График берут из инструкции выбранного исполнения и режима участка. Если соседнее оборудование закрывает доступ, это нужно решить до монтажа.
Обсудим ваш объект
Подбор ворот под поток вашего цеха
По рабочему габариту изделия и схеме подачи подготовим предложение с моделью и автоматикой. Связь с линией и монтажные ограничения проверим до заказа.
Что пригодится для первого обсуждения
- Маршрут сырья и готового изделия
- Габарит груза на оснастке
- Такт, сигналы линии и условия воздуха
