Сферы применения ворот

Промышленные утеплённые ворота Dynaco

Промышленные утеплённые ворота подбирают по тепловому режиму участка. Многослойное гибкое полотно уменьшает передачу тепла через закрытый проём, а скоростной цикл сокращает время воздухообмена при проходах. Для морозильной камеры дополнительно нужны меры против обмерзания: одна опция утепления этого не обеспечивает.

Подобрать воротаПосмотреть модели

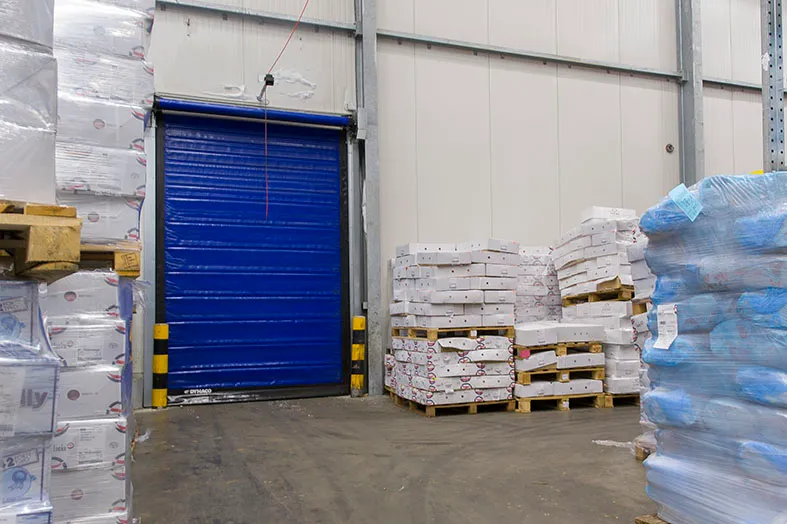

Синие ворота у паллет с упакованной продукцией
Проём рядом с хранимой продукцией: температурную границу учитывают при подборе
Закрытое полотноУтепление учитывают в тепловом расчёте
Открытый проёмПроезды оценивают по фактическому циклу

Подходящие решения

Модели промышленных утеплённых ворот Dynaco

Результат для объекта

Две составляющие теплового режима

Через закрытое полотно передаётся тепло, а через открытый проход движется воздух. Для выбора ворот эти процессы рассматривают раздельно.

Утепление гибкого полотна

Полотно INS включает два слоя армированного ПВХ с теплоизолирующим наполнителем. Доступность опции и её характеристики подтверждают для конкретной модели.

Сокращение открытого состояния

Скоростной цикл возвращает разделение зон после прохода. В оценку входят задержка закрывания и число проездов, а не только скорость подъёма.

Исполнение для низкой температуры

При отрицательной температуре проверяют полотно, обогрев и работу узлов. M2 Freezer рассматривают как специализированную конструкцию для морозильной зоны.

Задачи на участке

Где промышленному проёму требуется тепловой подбор

Условия по обе стороны могут различаться и по температуре, и по влажности. Это меняет риск конденсата и требования к исполнению.

Тёплый цех и прохладный склад

Нужно разделять зоны без длительной остановки перевозки. Рассматривают утепление полотна и настройку рабочего цикла.

Хранение продукции с температурным режимом

В задании фиксируют допустимый диапазон хранения и продолжительность открытого прохода. Ворота согласуют с системой поддержания температуры.

Переход в морозильную камеру

Отрицательная температура и влажный воздух требуют отдельного решения против обмерзания. Для такого проёма рассматривают M2 Freezer.

Перед установкой

Исходные данные для теплового подбора

Тепловой подбор начинается с температур, влажности и режима прохода. Эти данные позволяют сравнить варианты для рабочего цикла и закрытого состояния.

Температура и влажность

Нужны рабочие значения по обе стороны и режим размораживания или мойки. Они позволяют оценить конденсат и обмерзание.

Фактические проезды

Указывают число проходов, серии в час пик и длительность удержания открытого проёма. При плотном потоке ворота могут долго оставаться открытыми.

Движение воздуха

Вентиляция и соседние проёмы меняют воздухообмен. Их влияние учитывают вместе с площадью прохода.

Требования к закрытой преграде

Для длительного ночного закрытия, охраны или противопожарного разделения могут понадобиться другие конструкции. Эти функции отражают в проекте отдельно.

Устройство и цикл

Что входит в тепловое разделение проёма

Даже утеплённое полотно работает вместе с направляющими и примыканиями. Эти узлы проверяют при монтаже и эксплуатации.

Скоростные ворота Dynaco M2 Compact в помещении
Тепловые характеристики полотна подтверждают по паспорту выбранного исполнения. Для оценки проёма учитывают также примыкания, воздухообмен при проездах и требования к закрытию в нерабочие часы.

Слои и наполнитель

Теплоизолирующий слой находится между слоями ПВХ. Состав и характеристики полотна включают в спецификацию конкретных ворот.

Боковые и нижнее примыкания

Состояние направляющих и пола влияет на закрытый контур. Щели и повреждения проверяют независимо от утепления.

Обогрев для холодного участка

Состав обогрева выбирают по морозильному исполнению и условиям. Его работа входит в электрическую схему и эксплуатационную проверку.

Основные узлы

Устройство ворот Dynaco

Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.

Вал и электропривод

Назначение
Поднимают гибкое полотно и собирают его над проёмом.
Описание
Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
Что даёт в эксплуатации
Освобождают проход без движения створки вдоль стены или под потолком.

Блок управления

Назначение
Согласует команды открытия, движение привода и защитные устройства.
Описание
В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
Что даёт в эксплуатации
Позволяет адаптировать работу ворот под движение на участке.

Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco

Данные для проекта

Как сравнить тепловые решения

Выбор зависит от того, сколько времени ворота закрыты и сколько длится каждый проход. Одного признака "утеплённые" для сравнения недостаточно.

Разделить рабочую смену и простой

Считают проезды во время работы и часы закрытого состояния. Так видно, какие потери требуют первоочередного решения.

Проверить холод и влагу вместе

Низкая температура не описывает обмерзание без данных о влажности. На переходе к тёплой зоне это особенно важно.

Запросить подтверждённые характеристики

В предложение включают состав полотна, допустимые условия и обогрев. Сравнение выполняют по характеристикам одной и той же комплектации.

Обсудить подборДокументация моделей

Выбор исполнения

Сравнение промышленных утеплённых ворот Dynaco

Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.

Сравнение промышленных утеплённых ворот Dynaco
КритерийM2 CompactM2 PowerM2 All WeatherM2 FreezerM3 CompactM3 PowerM3 All Weather
Назначение в этой сфереВнутреннее разделение температурных зонИнтенсивный проезд с ветровой нагрузкойВыезд на наружный контур зданияГраница морозильной камерыШирокий транспортный проход внутри зданияБольшой проём с ветровой нагрузкойШирокий выезд из здания на улицу
ПрименениеВнутреннееВнутреннее и наружноеВнутреннее и наружноеВнутреннееВнутреннееВнутреннее и наружноеВнутреннее и наружное
Максимальная ширина проёма, мм5 5005 5005 5004 50011 0009 0008 000
Максимальная высота проёма, мм5 5005 5005 5005 5005 5005 5005 500
ИсполнениеСтандартноеСтандартноеСтандартноеДля морозильных камерСтандартноеСтандартноеСтандартное
ПриводPush-PullPush-PullPush-PullPush-PullPush-PullPush-PullPush-Pull

Таблицу можно прокрутить по горизонтали.

На действующих объектах

Морозильное применение Dynaco

Видео работы ворот Dynaco

Что уточняют перед заказом

Вопросы об утеплении промышленного проёма

Теплопередача, влажность и границы применения мягкого полотна.

Чем утеплённое полотно отличается от обычного?

В утеплённой конструкции между слоями ПВХ находится теплоизолирующий наполнитель. Для расчёта нужны подтверждённые характеристики выбранного полотна и условия проёма.

Заменяет ли утепление скоростное закрывание?

Нет. Утепление относится к закрытому полотну, а длительность открытия определяет период воздухообмена. В проёме с частым движением учитывают обе составляющие.

Достаточно ли утеплённого полотна для морозильной камеры?

Отрицательная температура требует проверки всей конструкции и мер против обмерзания. Для морозильной камеры рассматривают M2 Freezer, а не только замену полотна на утеплённое.

Можно ли назвать процент снижения расходов?

Для этого нужен расчёт по объекту: температуры, размеры, движение воздуха и фактические циклы. Универсальный процент не переносится на любой цех.

Устраняет ли утепление конденсат?

Риск конденсата зависит от температур, влажности и воздуха у проёма. Полотно с наполнителем не гарантирует его полного отсутствия.

Нужны ли вторые ворота на время остановки производства?

Это определяют требования к длительной теплоизоляции и закрытию здания. В проекте можно предусмотреть отдельную конструкцию для нерабочих часов.

Обсудим ваш объект

Подбор ворот по тепловому режиму

По температурам и циклам прохода подготовим вариант утепления или морозильного исполнения. Теплотехнические величины подтвердим для выбранной комплектации.

Что пригодится для первого обсуждения

  • Температура и влажность с обеих сторон
  • Размер проёма и запись проездов
  • Режим хранения и закрытия в нерабочее время
Рассчитать проект
