Исполнение под нагрузку на полотно
На фасаде учитывают ветер, а между помещениями — перепад давления. Нагрузку проверяют вместе с шириной и высотой: показатель для одного размера не описывает любой проём.
Работаем по всей России с 2008 года
Сферы применения ворот
Ворота Dynaco для особых условий эксплуатации
Ворота Dynaco для особых условий выбирают по конкретному воздействию: ветру, перепаду давления, низкой температуре или влаге. Наружные All Weather рассчитаны на определённую ветровую нагрузку, а для морозильной зоны рассматривают M2 Freezer. Пригодность к одному воздействию не подтверждает работу в остальных условиях.
По каждому воздействиюВетер, холод и влага проверяются отдельно
По размеру проёмаДопустимая нагрузка зависит от геометрии
Подходящие решения
Модели ворот Dynaco для особых условий эксплуатации
Проёмы с ветровой нагрузкой
M2 Power
Интенсивный проезд с ветровой нагрузкой
Наружные транспортные проёмы
M2 All Weather
Средний наружный проём с высокой ветровой нагрузкой
Большие внутренние проёмы
M3 Compact
Широкий транспортный проход внутри здания
Большие проёмы с ветровой нагрузкой
M3 Power
Большой проём с ветровой нагрузкой
Широкие наружные проёмы
M3 All Weather
Большой проём с высокой ветровой нагрузкой
В этой подборке нет моделей с такими параметрами
Измените фильтры или обсудите проём со специалистом.
Перейти к подбору воротРезультат для объекта
Как специализированное исполнение помогает закрывать проём
Наружное исполнение подбирают под давление ветра, а низкотемпературное — под работу на морозильной границе. Температуру, влагу и химические воздействия проверяют дополнительно, включая сочетание факторов.
Решение для низкой температуры
На границе морозильной зоны нужны соответствующее полотно и предусмотренные опции обогрева. Температура, влажность и поток воздуха определяют риск обмерзания.
Проверка материалов и оборудования
Если есть моющие средства, соли или другие вещества, проверяют совместимость элементов. Защита электрооборудования и ветровая устойчивость не подтверждают химическую стойкость всей конструкции.
Задачи на участке
Какие условия требуют отдельных проверок
Сложная среда часто сочетает несколько воздействий. Их описывают раздельно, чтобы одно удачное свойство модели не скрыло неподтверждённое применение.
Ветровой фасад
Внешний проём открыт потоку воздуха со стороны территории. Для средних размеров рассматривают M2 All Weather, для больших — соответствующее исполнение M3.
Внутренний перепад давления
Вентиляция или сквозной проход нагружают закрытое полотно внутри здания. Нужен рабочий перепад и переходные режимы, а также требования к изоляции воздуха.
Граница морозильного помещения
Тёплый влажный воздух при открытии может привести к образованию льда. M2 Freezer подбирают вместе с обогревом и организацией прохода через холодовую границу.
Влажный или моющийся участок
Описывают воду, химические средства и способ очистки. Выбор корпуса, материалов и положения управления ведут отдельно от расчёта ветровой нагрузки.
Перед установкой
Какие параметры среды нужны для проверки ворот
Названия "агрессивная среда" или "суровый климат" слишком общие для подбора. В заявке нужны конкретные вещества, температуры и нагрузки.
Ветер и давление
Для фасада указывают доступные проектные данные и положение проёма. Для внутренней границы — перепад при штатной вентиляции и возможные изменения режима.
Температура и влажность
Фиксируют условия с обеих сторон и периоды, когда они меняются. Для морозильной зоны дополнительно описывают лёд, конденсат и частоту проходов.
Вода и химические вещества
Нужны состав, концентрация, температура и способ воздействия. Попадание аэрозоля и прямая мойка элементов — разные условия для материалов и электрической части.
Размер и расположение ворот
Проверяют геометрию, монтаж на фасаде или внутри, навес и примыкания. Крепления и доступ для обслуживания должны соответствовать выбранному исполнению.
Устройство и цикл
Как среда влияет на узлы скоростных ворот
В сериях M2 и M3 привод Push-Pull управляет полотном в обе стороны. Нагрузка среды действует также на уплотнения, крепления и электрическое оборудование.
Полотно и направляющие
На закрытое полотно действует давление воздуха. Его величину сверяют с допустимыми параметрами модели, а состояние направляющих и креплений проверяют при эксплуатации.
Участки с риском льда
На морозильной границе проверяют места образования льда и предусмотренный обогрев. Дренаж, вентиляция и время открытия влияют на условия наряду с воротами.
Электрическая часть в рабочей среде
Расположение двигателя, блока управления и кабелей выбирают с учётом воды и обслуживания. Исполнение каждого элемента должно соответствовать подтверждённому способу эксплуатации.
Основные узлы
Устройство ворот Dynaco
Вал, привод, направляющие и гибкое полотно работают как единая система. Иллюстрации показывают узлы конкретных моделей Dynaco; состав и исполнение деталей уточняют по документации выбранных ворот.
Вал и электропривод
- Назначение
- Поднимают гибкое полотно и собирают его над проёмом.
- Описание
- Полотно наматывается на верхний вал. Двигатель и передача выбираются для конкретной серии, размеров и условий эксплуатации.
- Что даёт в эксплуатации
- Освобождают проход без движения створки вдоль стены или под потолком.
Блок управления
- Назначение
- Согласует команды открытия, движение привода и защитные устройства.
- Описание
- В блоке настраивают цикл работы и выдержку закрывания. Тип контроллера, доступные входы и дополнительные функции уточняют по комплектации модели.
- Что даёт в эксплуатации
- Позволяет адаптировать работу ворот под движение на участке.
Направляющие системы Push-Pull
- Назначение
- Удерживают боковую кромку полотна на рабочей траектории.
- Описание
- В M2 Compact полимерный профиль установлен на пружинах. Привод Push-Pull перемещает полотно при открывании и закрывании.
- Что даёт в эксплуатации
- Плотное прилегание к направляющей помогает ограничить обмен воздухом между зонами.
Направляющие All Weather
- Назначение
- Удерживают гибкое полотно во внешнем проёме.
- Описание
- Узел рассчитан на наружное применение. Допустимую ветровую нагрузку проверяют для выбранной модели и размера ворот.
- Что даёт в эксплуатации
- Позволяет подобрать наружные ворота под условия конкретного выезда.
Гибкое полотно и мягкий нижний край
- Назначение
- Перекрывают проём между проходами транспорта и персонала.
- Описание
- Мягкое полотно отделяет соседние зоны. Материал и исполнение подбирают с учётом среды; гибкая конструкция не отменяет защитных устройств.
- Что даёт в эксплуатации
- Позволяют полотну выходить из направляющей при допустимом воздействии.
Защитные устройства
- Назначение
- Контролируют препятствия в зоне движения полотна.
- Описание
- Фотоэлектрический барьер и датчик нижнего края применяются в предусмотренной комплектации. Состав защиты и дополнительные устройства определяют по модели и условиям прохода.
- Что даёт в эксплуатации
- Передают контроллеру сигнал для предусмотренной защитной реакции ворот.
Устройства подачи команды
- Назначение
- Открывают ворота при подходе человека или приближении транспорта.
- Описание
- Кнопку, радар, петлю или другой способ управления выбирают под маршрут. Совместимость входов подтверждают по документации блока управления.
- Что даёт в эксплуатации
- Помогают открывать проём в нужный момент и сокращать время его простоя открытым.

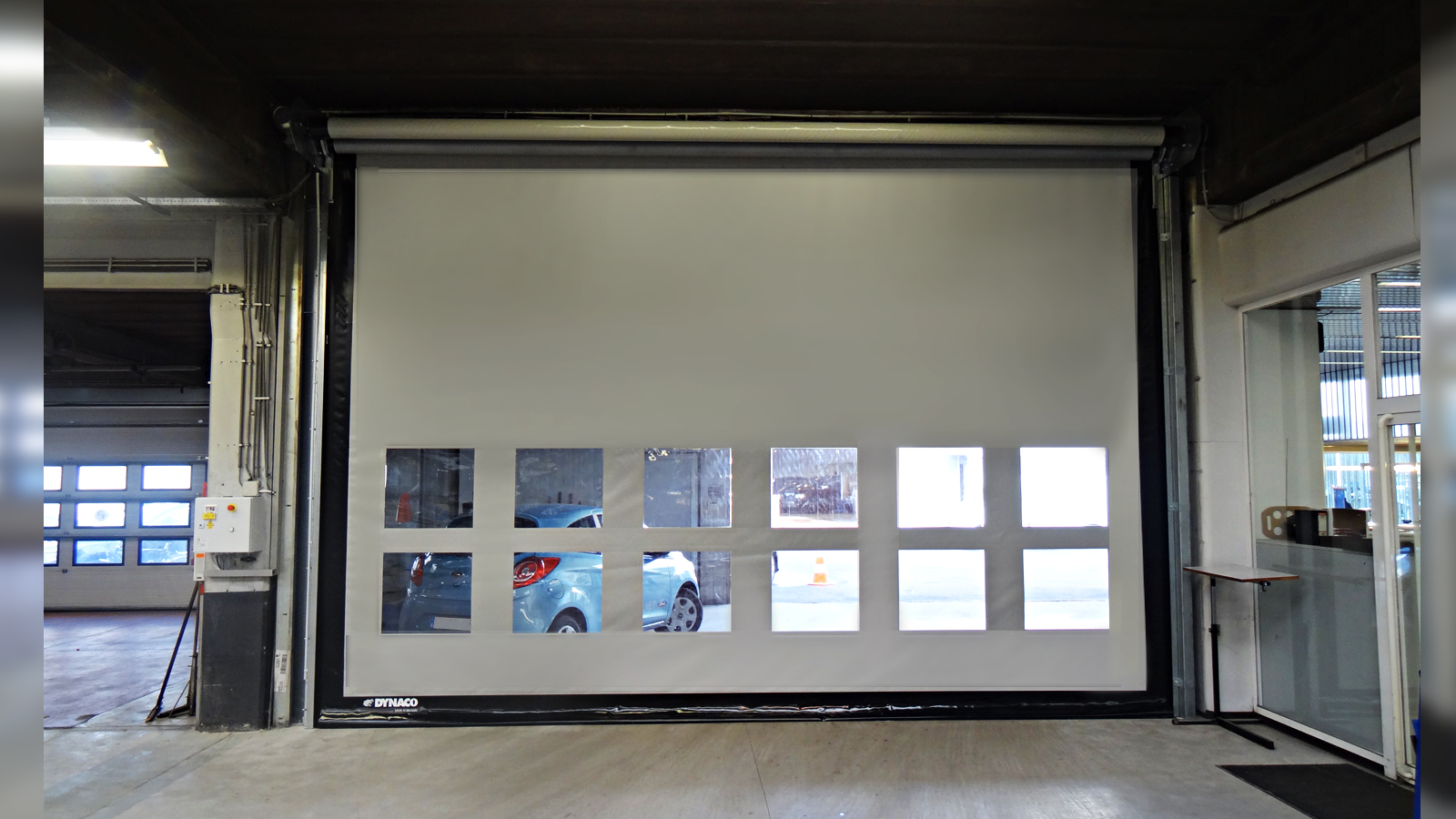

Смотровые окна
- Назначение
- Позволяют видеть пространство по другую сторону закрытого проёма.
- Описание
- Наличие, размер и положение прозрачных участков определяются исполнением полотна. Они дополняют защитные устройства, но не заменяют их.
- Что даёт в эксплуатации
- Улучшают обзор на пересечении маршрутов людей и техники.
Опции и состав защитных устройств согласуют по документации выбранной модели. Документация ворот Dynaco
Данные для проекта
Что приложить к заявке для сложных условий
Полезно собрать короткое описание каждого воздействия и его источника. Тогда техническая проверка касается конкретных параметров.
Данные проекта или измерений
Прикладывают ветровую нагрузку, перепад давления и температуры. Если параметр неизвестен, его отмечают для уточнения, без замены предположением.
Фото среды и следов воздействия
На снимках видны вода, лёд, направление подъезда и монтажная зона. Для действующего проёма описывают, когда возникает проблема и как часто она повторяется.
Регламент очистки и перечень веществ
Передают названия средств и способ мойки. Для химического воздействия нужны условия контакта с полотном, уплотнениями, рамой и электрооборудованием.
Выбор исполнения
Сравнение ворот Dynaco для особых условий эксплуатации
Сравните назначение, применение, предельные размеры проёма и тип привода моделей из этой подборки.
| Критерий | M2 Power | M2 All Weather | M3 Compact | M3 Power | M3 All Weather |
|---|---|---|---|---|---|
| Назначение в этой сфере | Интенсивный проезд с ветровой нагрузкой | Средний наружный проём с высокой ветровой нагрузкой | Широкий транспортный проход внутри здания | Большой проём с ветровой нагрузкой | Большой проём с высокой ветровой нагрузкой |
| Применение | Внутреннее и наружное | Внутреннее и наружное | Внутреннее | Внутреннее и наружное | Внутреннее и наружное |
| Максимальная ширина проёма, мм | 5 500 | 5 500 | 11 000 | 9 000 | 8 000 |
| Максимальная высота проёма, мм | 5 500 | 5 500 | 5 500 | 5 500 | 5 500 |
| Исполнение | Стандартное | Стандартное | Стандартное | Стандартное | Стандартное |
| Привод | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
Таблицу можно прокрутить по горизонтали.
На действующих объектах
Наружные ворота на транспортном проёме
Наружный транспортный проём
Логистическая компания. Dynaco в зоне въезда-выезда транспорта
На логистическом предприятии M2 All Weather установлены в зоне въезда и выезда транспорта. Пример показывает назначение наружной модели на рабочем проезде.
ПодробнееВидео работы ворот Dynaco
Что уточняют перед заказом
Вопросы о воротах в сложной среде
Ветер, перепад давления, мороз и воздействие воды.
All Weather работают при любой погоде?
Рабочие условия ограничены документацией конкретной модели и исполнения. При подборе отдельно проверяют ветер, температуру и влагу. Название серии задаёт направление выбора; допустимые условия подтверждают по параметрам исполнения.
Можно ли перенести ветровой показатель на ворота другого размера?
Нет, нагрузку проверяют по размеру и исполнению. В каталоге параметры могут отличаться для максимального и меньшего проёма. В заявку нужны ширина, высота и проектная нагрузка на фасаде.
Что выбрать при сильном перепаде давления внутри здания?
Сначала фиксируют перепад в рабочих и переходных режимах. Затем сверяют нагрузку с моделью и размерами, а при требованиях к изоляции проверяют уплотнения. Наружная ветровая задача и контролируемое чистое помещение требуют разных дополнительных данных.
Подходит ли наружная серия для морозильной камеры?
Для морозильной камеры рассматривают M2 Freezer. Наружная устойчивость к ветру не подтверждает работу на границе отрицательной температуры и влажного воздуха. Обогрев и риск обмерзания оценивают по условиям участка.
Как подтвердить устойчивость к моющему средству?
Передают состав, концентрацию, температуру и способ воздействия. Совместимость проверяют для полотна, уплотнений, корпуса и электрических элементов. Общая маркировка защиты оборудования не заменяет проверку химии.
Ворота полностью устранят конденсат?
Образование конденсата зависит от температуры поверхностей, влажности и вентиляции. Закрытый проём влияет на воздухообмен, но не устраняет все причины. Для решения проблемы нужна оценка среды, включая моменты открытия и обмерзание.
Обсудим ваш объект
Подбор ворот по фактическим условиям среды
По данным проёма и перечню воздействий проверим подходящие модели. В предложении разделим подтверждённые рабочие параметры и условия, которые нужно уточнить перед заказом.
Что пригодится для первого обсуждения
- Размеры и ветровая нагрузка или давление
- Температура, влажность и риск обмерзания
- Вода, химия и регламент очистки
